1.1信噪比的基本定义
信噪比（Signal-to-Noise Ratio，简称SNR）是科学和工程领域中广泛使用的一个重要指标，用于衡量有用信号与背景噪声之间的强度比值。

信噪比的核心在于通过量化信号与噪声的比例，评估信号在噪声干扰下的质量。

通常，信噪比以分贝（dB）为单位表示，其值越高，说明信号相对于噪声越强，信号质量越好。

信噪比的概念最初来源于通信领域，用于描述信号在传输过程中受到噪声干扰的程度。

随着技术的发展，这一概念逐渐扩展到音频处理、视频处理、图像分析、科学实验等多个领域，成为衡量信号质量和系统性能的关键参数。

信噪比越高，信号相对于噪声的比例越大，信号的清晰度和可用性越高。

例如，在音频和视频处理领域，高信噪比能够显着减少背景噪声的干扰，从而提升音质和画质。

在通信系统中，信噪比直接影响数据传输的可靠性和速度。

高信噪比能够降低误码率，提高系统的整体性能。此外，在光电探测器和医学成像设备中，信噪比的优化能够提升设备的灵敏度和测量精度。

信噪比的提升为复杂应用场景提供了技术支持。例如，在深空探测和遥感领域，高信噪比能够确保信号在极低功率和高噪声环境下的可靠传输；在人工智能交互中，高信噪比的麦克风能够实现更自然的语音识别和交互体验。

1.2信噪比的数学表达式

信噪比的数学表达式是其核心定义的具体化，通常通过信号功率与噪声功率的比值来表示。以下是信噪比的几种常见计算公式。功率比公式

信噪比的基本公式为：

其中：

·       Ps 表示信号功率

·       Pn 表示噪声功率

该公式以对数形式表示信号功率与噪声功率的比值，能够直观地反映信号相对于噪声的强度差异。电压比公式

在某些情况下，信号和噪声的强度以电压表示，此时信噪比的计算公式为：

其中：

•  Vs 和 Vn 分别表示信号和噪声的有效电压值

该公式适用于信号和噪声阻抗相同的情况，广泛应用于音频设备和电子系统的性能评估。信号幅度与标准偏差公式

在光学测量和生物传感器等领域，信噪比也可以通过信号幅度与噪声标准偏差的比值来计算：

该公式特别适用于评估信号的稳定性和噪声的随机性，常用于科学实验和医学成像中。

1.3信噪比越高越好

信噪比越高，说明信号相对于噪声更为明显，通常与更高的通信质量、更低的错误率以及更清晰的音频或图像质量相关联。以下是信噪比高的重要性：

1.提高信号质量：高信噪比意味着信号在噪声干扰下仍然清晰可辨，从而提高了数据传输的可靠性和准确性。

2.优化系统性能：在通信系统中，高信噪比能够显着降低误码率，提高数据传输速率。例如，在5G网络中，信噪比的优化是实现高速通信的关键。

3.增强用户体验：在音频和视频设备中，高信噪比能够提供更纯净的音质和更清晰的画质，从而提升用户的使用体验。

信噪比越高越好是一个普遍原则，但在实际应用中，信噪比的提升需要综合考虑多种因素。

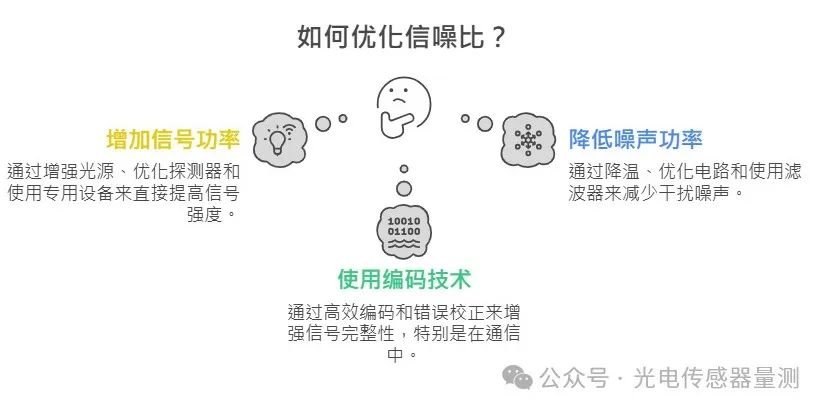

1.4信噪比的优化方法

增加信号功率

增加信号功率是提高信噪比的直接方法之一。以下是常见的实现方式：

1.增强光源强度

．在光学测量中，通过提高光源的强度，可以显着增加信号功率，从而提高信噪比。

2.优化探测器设计

．使用高量子效率的探测器能够更有效地将入射光子转化为电信号，从而增加信号功率。

3. 使用专用设备

．例如，Enlitech的SG-A CMOS图像传感器测试仪通过优化光源和探测器设计，能够显着提高信号功率。

降低噪声功率

降低噪声功率是提高信噪比的另一种重要方法。以下是常见的实现方式：

1. 降温减少热噪声

．在光电探测器中，通过降温可以有效减少热噪声，从而提高信噪比。

2.优化电路设计

．通过改进电路设计，可以减少暗电流噪声和散粒噪声的影响。

3.使用滤波器

．在通信系统中，使用滤波器可以有效抑制环境噪声，从而提高信噪比。

使用编码技术

编码技术是提高信噪比的重要手段之一，尤其在通信领域。以下是常见的实现方式：

1.使用高效编码方式

·   通过优化编码技术，可以减少噪声对信号的干扰，从而提高信噪比。

2. 错误校正技术

·   在数字通信中，使用错误校正技术可以显着提高信噪比，从而降低误码率。

1.5信噪比的限制

香农极限的影响

源自: https://www.baike.com/wikiid/7961658177732552546

香农极限（Shannon Limit）定义了在特定信噪比下的最大信息传输速率。以下是香农极限对信噪比的影响：

1. 信道容量的上限

·  即使信噪比无限增大，信道容量也会达到一个上限，无法无限提升。

2. 设计的理论依据

·   香农公式为通信系统的设计提供了理论依据，帮助工程师在信噪比和传输速率之间找到最佳平衡。

系统设计的权衡

在实际应用中，信噪比的提升需要综合考虑多种因素，包括成本、功耗和设备性能。以下是常见的权衡方式：

1.成本与性能的平衡

·  在设备设计中，信噪比的提升通常伴随着成本的增加，因此需要在性能和成本之间找到最佳平衡。

2.  功耗与效率的权衡

·  在低功耗设备中，信噪比的提升可能会导致功耗的增加，因此需要优化设计以实现高效能。

信噪比的限制是系统设计中需要重点考虑的问题，其优化需要综合考虑多种因素。

2.1 通信领域

无线通信
无线通信是信噪比应用的核心领域之一，其性能直接影响数据传输的质量和可靠性。在无线通信中，信噪比用于衡量接收信号的强度与背景噪声的比例。信噪比越高，通信质量越好，误码率越低。以下是无线通信中信噪比的具体应用：

1.   Wi-Fi和蜂窝网络在Wi-Fi网络中，信噪比是评估接入点和客户端之间连接质量的重要指标。信噪比低会导致数据包丢失和重传，从而降低网络性能。例如，Wi-Fi网络通常需要信噪比达到20 dB以上才能保证稳定的数据传输，而语音通信则需要更高的信噪比（25 dB以上）。

2.  5G和6G技术随着5G和6G技术的发展，无线通信对信噪比的要求进一步提高。5G网络中的高频段（如毫米波）对信噪比的敏感性更强，因为高频信号容易受到环境噪声和干扰的影响。

通过优化信道编码和天线设计，可以在极低信噪比环境下实现可靠的通信。

3.  无线电通信在传统无线电通信中，信噪比用于优化信号接收和抗干扰能力。例如，在军事通信中，信噪比的提升可以确保在复杂电磁环境下的稳定通信。

卫星通信

卫星通信是远距离通信的重要方式，其信噪比直接影响信号的传输质量。由于卫星通信通常涉及地球与卫星之间的长距离传输，信号在传播过程中会受到多种噪声源的干扰，包括宇宙射线、地面干扰和设备噪声。

1.  信号接收与抗干扰卫星通信系统通过优化信噪比来提高信号接收的可靠性。例如，采用高增益天线和低噪声放大器（LNA）可以显着提升信噪比，从而减少误码率。

2.   深空通信在深空探测任务中，信噪比的提升尤为重要。由于传输距离巨大，信号强度会显着衰减，导致信噪比极低。通过使用先进的编码技术和信号处理算法，可以在极低信噪比环境下实现数据的可靠传输。

3.  卫星成像与遥感卫星成像系统通过优化信噪比来提高图像质量。例如，在光学遥感中，信噪比的提升可以减少图像中的噪点，提高细节分辨率。

光纤通信

光纤通信是现代通信技术的核心，其高带宽和低延迟特性使其成为数据传输的首选方式。在光纤通信中，信噪比用于评估光信号的质量，帮助优化网络性能。

1.  光信号质量评估光纤通信系统通过测量信噪比来评估光信号的质量。信噪比越高，光信号越清晰，误码率越低。例如，在长距离光纤传输中，信噪比的优化可以显着提高数据传输的可靠性。

2.  光放大器与滤波器光纤通信系统通常使用光放大器（如EDFA）和滤波器来提高信噪比。这些设备通过增强信号强度和抑制噪声来优化信号质量。

3.  高速光通信在高速光通信中，信噪比的提升可以支持更高的数据传输速率。例如，使用先进的调制技术（如QAM）可以在有限的信噪比条件下实现更高的通信效率。

2.2 图像处理与机器视觉

医学影像

医学影像是信噪比应用的重要领域之一，其性能直接影响诊断的准确性。以下是医学影像中信噪比的具体应用：

1.  磁共振成像（MRI）在MRI中，信噪比用于评估图像的质量。通过优化RF线圈设计，可以显着提高MRI的信噪比，从而改善成像质量和诊断效果。

2.  超声波成像超声波成像系统通过优化信噪比来提高图像的分辨率。例如，使用高性能探测器可以减少噪声干扰，从而提供更清晰的图像。

3.  CT扫描与PET成像在CT扫描和PET成像中，信噪比的提升可以减少伪影和噪点，从而提高图像的诊断价值。

工业检测

在工业检测中，信噪比用于优化摄像头捕捉的图像质量，以确保检测结果的准确性。以下是工业检测中信噪比的具体应用：

1.  自动化检测系统自动化检测系统通过优化信噪比来提高图像的清晰度。例如，在缺陷检测中，高信噪比的摄像头可以提供更准确的检测结果。

2.  机器视觉与机器人在机器视觉系统中，信噪比用于优化图像处理算法的性能。例如，高信噪比的摄像头可以支持更复杂的视觉任务，如物体识别和路径规划。

2.3 无线网络

Wi-Fi网络

Wi-Fi网络是信噪比应用的重要场景之一，其性能直接影响网络的吞吐量、延迟和稳定性。以下是Wi-Fi网络中信噪比的具体应用：

1.  信号质量评估Wi-Fi网络通过测量信噪比来评估信号质量。信噪比越高，网络性能越好。例如，信噪比低会导致数据包丢失和重传，从而降低网络的吞吐量。

2.  网络优化与调试在Wi-Fi网络的优化和调试中，信噪比用于识别信号干扰源。例如，通过调整接入点的位置和频率，可以提高信噪比，从而改善网络性能。

物联网（IoT）

物联网是信噪比应用的另一个重要场景，其性能直接影响设备间的通信效率。以下是物联网中信噪比的具体应用：

1.  低功耗广域网（LPWAN）在LPWAN中，信噪比用于优化设备间的通信效率。例如，通过使用高效的编码技术，可以在低信噪比环境下实现可靠的通信。

2.  智能家居与工业物联网在智能家居和工业物联网中，信噪比的提升可以支持更复杂的应用场景。例如，高信噪比的传感器可以提供更准确的数据，从而支持智能决策。

2.4医学

医学成像

医学成像是信噪比应用的重要领域，其性能直接影响诊断的准确性。以下是医学成像中信噪比的具体应用：

1.  光学相干断层扫描（OCT）在OCT中，信噪比用于评估图像的质量。通过优化探测器设计，可以显着提高OCT的信噪比，从而改善成像质量和诊断效果。

2.  红外成像与热成像在红外成像和热成像中，信噪比的提升可以支持更复杂的应用场景。例如，高信噪比的成像系统可以提供更准确的温度分布数据。

SPD2200 单光子探测器特性测试设备

SPD2200是Enlitech专为单光子探测器（Single Photon Detector, SPD）设计的特性测试设备，能够全面评估SPD的性能参数，包括信噪比、光谱响应和量子效率等。

SPD2200的主要特点包括：

· 高灵敏度：适用于微弱光信号的检测，特别是在低光环境下表现出色。

· 全光谱支持：覆盖从紫外到近红外的光谱范围，满足多种光学测量需求。

· 专为dToF技术优化：支持飞行时间（Time-of-Flight, ToF）技术中的SPAD光感测器测试，适用于高精度光学测量和微光检测。

SPD2200广泛应用于科学研究、光通信和遥感领域，尤其在需要高信噪比的应用场景中表现卓越。

设备的关键功能与特点

全光谱波长范围支持

Enlitech的设备支持从紫外到近红外的全光谱波长范围。例如，SPD2200单光子探测器特性测试设备覆盖从紫外到近红外的光谱范围，而SS-XAM1.5G标准光谱太阳模拟器则能够模拟AM 1.5G标准太阳光谱。这种全光谱支持使得设备能够满足多种光学测量需求，特别是在需要高光谱精度的应用中表现出色。

高灵敏度与低噪声设计

Enlitech的设备在设计上注重高灵敏度和低噪声。例如，SPD2200单光子探测器特性测试设备专为微弱光信号检测而设计，能够在低光环境下提供高精度测量。此外，APD-QE光传感器量子效率测试系统通过优化噪声特性，显着提高了信噪比。

信噪比优化的关键方法

1.增加信号功率：在光电探测器中，通过增强光源强度或优化探测器的量子效率，可显著提高信号功率。

2.降低噪声功率：主要方法包括：

＊ 降温：降低探测器工作温度减少热噪声

＊滤波技术：使用滤波器抑制环境噪声

＊优化电路设计：减少暗电流噪声和散粒噪声

3.使用信号平均技术：通过多次扫描取平均值提高信噪比，光谱仪的信噪比可随扫描次数的平方根增长。

4.选择高性能探测器：使用具有低噪声等效功率（NEP）、高动态范围和高量子效率的探测器，如Enlitech的CMOS图像传感器测试仪和单光子探测器测试设备。

5.优化编码技术：在通信系统中，通过更高效的编码方式减少噪声干扰，如香农极限理论指导的编码技术。

6.硬件优化与集成：新一代设备如MEMS麦克风通过优化组件设计降低自噪声，提高信噪比。

7.人工智能驱动的信号处理：利用人工神经网络增强信号对比度、减少噪声，实现更高效的信噪比提升。信噪比未来发展的展望

技术创新推动信噪比提升：

＊硬件优化：短波红外（SWIR）和近红外（NIR）波段的优化，使传感器在低光环境下表现更佳

＊信号处理技术：AI和机器学习应用于信号处理，实现更高效的信噪比提升

＊多功能集成：整合多种功能，同时测量信噪比、动态范围和其他性能参数

应用场景的扩展：

＊人工智能交互：高信噪比设备在语音识别中的广泛应用

＊遥感与深空探测：提升卫星成像和数据处理精确度

＊医疗与科学研究：光学相干断层扫描（OCT）等技术在短时间内获得高质量图像

未来发展方向：

＊人机结合：机器完成信号采集和处理，人类专注于复杂决策

＊分布式决策：小型团队专注于特定领域的信噪比优化

＊跨领域融合：与量子计算、大数据等领域深度融合，推动物联网设备和高速光通信系统发展
