光斑均匀化如何解决微米级光传感器的测试瓶颈?先进光传感器量子效率光学仪告诉你全新的解决方案！

从 APD、SPAD 到 ToF 模组，主流器件的感光尺寸已经从毫量级压缩到 10 μm～200 μm 的范围。

驱动这一趋势的原因很直接：5G 通信、消费电子、车载激光雷达对传感器集成密度的要求持续提升，芯片面积必须缩，功耗必须降，而性能不能妥协。

但随之而来的问题，很多工程师和研究人员都已经遇到过：同一批器件，换一套测试系统，EQE 曲线就不一样。

不是小幅偏差，而是在特定波段出现系统性偏低，甚至曲线形态发生畸变。跨实验室对比数据时，结果很难对齐。

有时候同一个研究组，换了测试人员或重新搭建光路，数据重复性也在问题。这不是操作失误，也不是器件本身的问题。根本原因在于测试方法本身。

光学层面的问题

目前市面上大多数量子效率测试系统采用的是聚焦小光斑方案，也就是通常所说的"功率模式（Power Mode）"。

思路是将单色光聚焦到尽可能小的光斑，尝试将所有光子打进器件的有效感光区域。这个方案在感光面积较大时没有太大问题。

但当感光面积缩小到几十微米量级，物理限制开始显现：

色散差（Chromatic Aberration）导致焦点漂移。聚焦光学系统对不同波长的光折射率不同，同一套镜头在 400 nm 和 1000 nm 处的焦点位置可以相差数毫米。

这意味着在做全光谱扫描时，不同波长的光斑落点和大小持续变化，根本无法保证每个波长都精确聚焦在同一个微米级感光区域上。

球面像差（Spherical Aberration）导致光斑畸变。

即使在同一波长下，传统球面镜头在边缘区域的聚焦质量远低于中心区域，光斑形状发生畸变，能量分布不均匀，无法保证测试一致性。

这两个问题叠加的结果：部分光子根本没有进入有效感光区域，导致测得的 EQE 值系统性偏低，且不同波长的偏低程度各不相同，曲线失真。

测试模式的问题

功率模式要求将入射光的全部功率都汇聚在感光区域内，才能满足测试条件。对于 10 μm～200 μm 的感光面积，这一要求在实际操作中几乎无法实现。

光斑无法完全覆盖——或者说，无法保证每次测试都以完全相同的方式覆盖——使得测试结果的可重复性极差。即便使用同一套系统，不同时间的对准状态都会影响数值。

系统整合的问题

对微米级器件进行测试，通常需要探针台配合完成电气接触。而现有的聚焦型 QE 系统与探针台的整合难度较高：光路调整与探针定位相互干涉，系统搭建依赖人工经验，误差难以量化，实验室之间的搭建差异直接反映在数据差异上。

在谈解决方案之前，有必要明确一件事：为什么这些参数的测量精度如此重要。

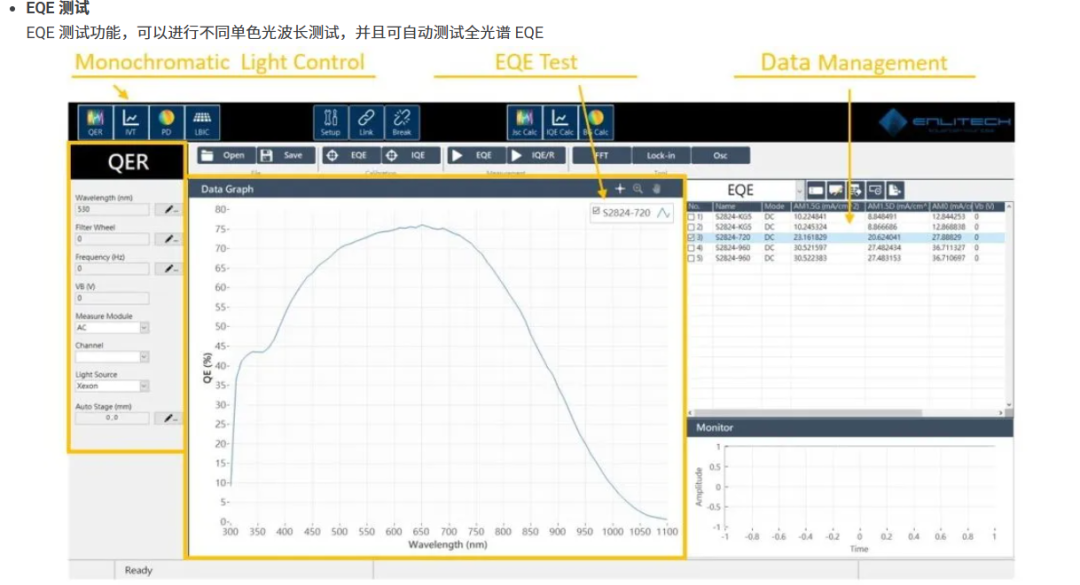

EQE（外量子效率） 描述的是器件将入射光子转化为电子的效率，是光电探测器最核心的性能指标之一。

EQE 曲线的形态直接反映器件在不同波段的响应能力，任何测试误差都会干扰对器件真实物理状态的判断。

SR（光谱响应，Spectral Responsivity） 是 EQE 的等效表达，以安培每瓦（A/W）为单位。它描述了器件在特定波长下对光功率的电流响应，是系统级灵敏度计算的基础。

NEP（噪声等效功率，Noise Equivalent Power） 表示能产生信噪比等于 1 的最小入射光功率。

NEP 越低，器件在弱光条件下的可探测能力越强。在激光雷达、天文探测等应用中，这个参数直接决定系统的探测极限。

D（比探测率，Specific Detectivity）* 是归一化后的探测能力指标，消除了器件面积和测试带宽的影响，用于不同器件之间的横向比较。D* 的准确性依赖于 NEP 的测量精度。

噪声电流频谱（Noise-current-frequency spectrum） 是区分噪声来源的核心工具。闪烁噪声（1/f 噪声）、约翰逊噪声（热噪声）、散粒噪声在频域上具有不同的特征。

通过分析 0.01 Hz 到 1000 Hz 范围内的噪声-电流-频率响应图，可以识别器件内部的缺陷密度、载流子复合机制，以及工艺层面的潜在问题。

这五类参数共同构成一个器件完整的光电性能图谱。任何一个测量失真，都意味着对器件物理行为的错误描述。

APD-QE 采用了与功率模式完全不同的测试逻辑——照度模式（Irradiance Mode），并结合独家光束空间均匀化技术实现。

照度模式的核心思路：不再试图将所有光子聚焦进感光区，而是在感光区域覆盖一个均匀照度的光场。测试量是照射到感光面积上的光照度（W/cm²），而不是总入射功率。

这一转变从根本上规避了聚焦方案的所有光学问题：均匀光场不依赖精确聚焦，因此色散差带来的焦点漂移不再影响测试结果。

在 400 nm 到 1100 nm 的全光谱范围内，每个波长看到的是同样均匀分布的光场，EQE 曲线不会因波长而产生系统性偏差。

均匀光场的空间分布不依赖球面镜头，球面像差的影响被消除，光斑形态与能量分布在测试过程中保持稳定。

照度模式符合 ASTM E1021 标准，测试方法本身具有国际标准的可溯源性。

以下是 APD-QE 与传统测试方案的直接对比：

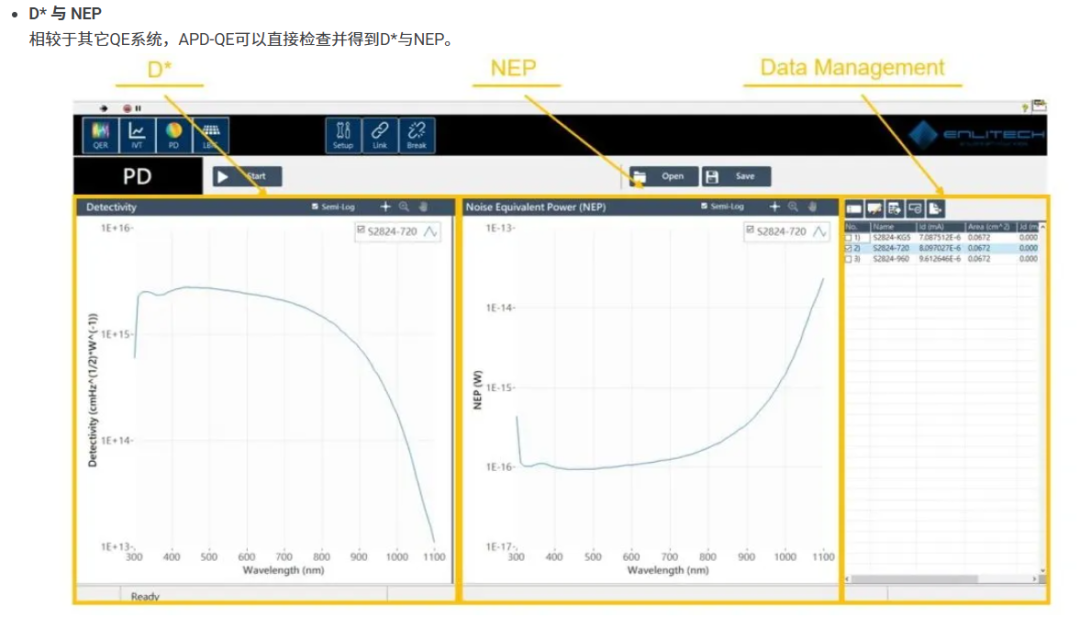

除了测量精度的提升，APD-QE对 NEP 与 D* 的测量同样完整支持，并配合噪声电流频谱提供从器件灵敏度到噪声机制的完整分析链路。

Enlitech 的专家团队可提供线上或现场的测试指导，协助识别测试误差来源，优化测试参数配置。

当感光面积进入微米量级，功率模式的测试框架已经不能提供可靠的测量结果。

色散差、球差、探针台整合误差叠加在一起，使得 EQE 曲线系统性失真，跨实验室数据难以对齐，器件开发过程中的决策依据出现偏差。

APD-QE 从测试模式层面解决这一问题：均匀照度光场 + 照度模式，保证全光谱 EQE 测量的准确性ASTM E1021 标准，提供国际可溯源的测试依据完整噪声谱分析，从 Flicker到 Shot noise，识别器件噪声的物理来源探针台兼容 + 自动化软件，降低人工搭建变量，提升测试效率与重复性对于在做 APD、SPAD、ToF、APS 或 X 射线探测器研发与表征的工程师和研究人员来说，测试工具本身的准确性是一切后续分析的前提。数据可信，才能谈优化。
