SPAD测试不是量「一个数字」，而是建立一条完整曲线

一、最常见的测试误区：只看单点数值

在SPAD（单光子雪崩二极管）的开发与验证流程中，有一种做法极为普遍，却很少被质疑——工程师拿到一颗芯片，在某个偏置电压下打一束特定波长的光，读出一个PDP数值；再关掉光源，读出一个DCR数值。

两个数字记录在案，测试完成。这种"单点测试"的逻辑来自早期光电器件的评估习惯：你只关心器件在某个工作点的表现，一个数字足以说明问题。

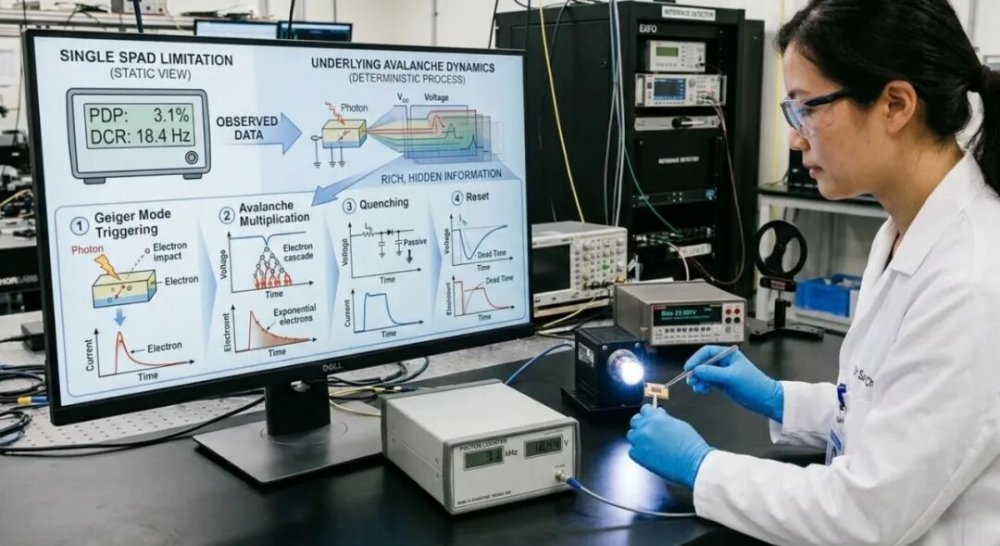

但SPAD不是普通光电二极管，它的工作机制——雪崩倍增、Geiger模式触发、淬灭与复位——本质上是一个强非线性过程。

用单点数值描述一颗SPAD，就像用一个体温读数判断一个人的健康状况：在特定条件下可能没问题，但它隐藏的信息远多于它揭示的信息。

二、为什么曲线比单点数值更重要

2.1 PDP vs. 波长：光谱响应曲线

PDP（光子探测概率）对波长的依赖，不是一条简单的平滑曲线。

它由两个因素共同决定：器件的EQE（外量子效率，即光子被吸收并产生载流子的概率）和触发概率（载流子产生后成功触发雪崩的概率）。

不同波长的光子在硅中的吸收深度差异显著：短波长（如400 nm附近）主要被浅层吸收，长波长（如900 nm以上）则穿透至深层甚至衬底。

对于不同的SPAD结构设计——P+/N阱型、N+/P阱型、深结型——各波段的PDP响应形态完全不同。

因此，只测一个波长的PDP，根本无法判断器件的光谱适配性。对于LiDAR应用而言，系统发射波长通常在905 nm或940 nm附近，而实际部署环境中的背景光覆盖整个可见光至近红外波段。

若未掌握完整的PDP光谱曲线，就无法准确评估器件在实际工况下的信噪比表现。

2.2 DCR vs. 偏置电压：暗计数-电压特性曲线

DCR（暗计数率）并非一个固定值，它随超额偏置电压（excess bias，即工作电压超出击穿电压的部分）单调上升。

这背后有两类机制：一是热激发载流子触发的雪崩，随温度和缺陷密度敏感变化；二是隧穿电流在高场区直接注入的载流子。

仅在单一偏置点测量DCR，会掩盖一个关键信息：DCR随偏置的上升速率。

如果一颗SPAD在低超额偏置下DCR尚可接受，但随电压升高DCR急剧攀升，这往往暗示器件存在局部高场区或晶格缺陷。单点数值看不出斜率，斜率才是问题所在。

三、曲线能揭示什么：单点数值永远看不到的信息

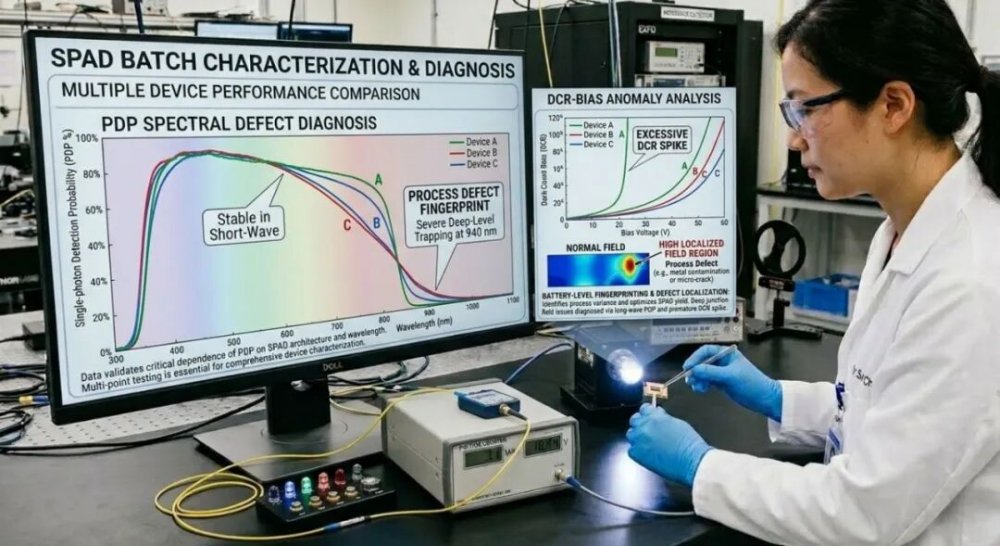

3.1 制程缺陷的指纹

SPAD的PDP光谱曲线对制程极为敏感。以N阱深度为例，如果离子注入剂量或退火工艺出现偏差，导致结深变浅，长波段（800–1000 nm）的PDP会出现系统性下降，而短波段几乎不受影响。

这种"光谱偏移"特征，是单点测试完全捕捉不到的制程异常信号。

同样，DCR的温度系数和偏压系数异常，往往与氧化层界面态密度、有源区边缘缺陷密度直接相关。

通过对比同批次器件的DCR-偏置曲线，可以快速识别出离散度异常的器件，为工艺优化提供定向反馈。

3.2 击穿电压的均匀性问题

击穿电压（BDV）是SPAD最基础的参数之一，但它同样不是一个固定的数字。在晶圆级测试中，BDV的片内分布直接反映掺杂均匀性。

如果仅在固定偏压下测量PDP或DCR，而不先精确确定各点的BDV，那么你比较的其实是不同超额偏置下的数值——数据对比本身就失去了意义。

通过电流-电压（I-V）扫描精确定位BDV，再以超额偏置为横轴重新标定DCR和PDP，才能进行有效的片内一致性分析和批次间比对。

四、建立完整曲线的测量难点

完整曲线测量的价值毋庸置疑，但实现它并不简单。首先是光源稳定性问题。 测量PDP光谱曲线需要扫描数百个波长点，每个波长下都需要精确的光子通量。

如果光源功率随时间漂移，或单色仪的带通不一致，会直接引入系统误差，导致曲线在特定波段出现虚假的峰谷结构。

其次是参考探测器的溯源问题。 PDP和EQE的绝对值精度，取决于参考探测器的校准质量。

未经NIST溯源认证的参考探测器，其光谱响应度误差在边缘波段（350 nm以下或1000 nm以上）可高达数个百分点，直接拉低整条曲线的可信度。

第三是偏置精度与分辨率问题。

DCR-偏置曲线的有效性，依赖于偏置电源的分辨率和稳定性。

SPAD工作在高反向偏压（数十伏乃至超过百伏）下，若偏置步长过粗，BDV附近的曲线形态将无法准确还原；若偏置噪声过大，则会导致DCR数据点分散，掩盖真实的斜率信息。

第四是系统集成的繁琐性。 传统做法是研究人员在光学平台上自行搭建测量系统：

单色仪、参考探测器、偏置源、光子计数器、暗箱、光纤耦合——每个环节都需要独立调试，各设备之间的触发时序、量程匹配、接地方案均需逐一解决。

这套系统的搭建周期长，重复性差，不同操作者之间的测试结果往往存在显著差异。

五、SPD2200：为完整曲线测量而设计的整合型系统

光焱科技（Enlitech）的SPD2200，是目前市场上商用级SPAD单光子探测器整合型表征仪，其设计逻辑正是围绕"建立完整曲线"这一核心需求展开的。

5.1 光谱表征模块（SDTM）

SPD2200的SDTM模块配备稳定的氙灯光源与高分辨率单色仪，波长覆盖350–1100 nm，分辨率1 nm，典型FWHM为10 nm，波长精度0.6 nm。

光束经光纤耦合与匀光器传输，在25 mm工作距离处提供5×5 mm或10×10 mm均匀光斑，均匀度优于99%。

这确保了光谱扫描过程中每个波长点的光子通量定义清晰、可重复。

参考探测器采用10 mm×10 mm有效面积的硅光电二极管，经过光学老化处理以消除初期不稳定性，配套校准报告经NIST溯源认证（ISO 17025），光谱范围350–1100 nm，噪声等效功率（NEP）低至1.5×10⁻¹⁴ W/√Hz。

这是EQE和PDP绝对值可信度的根本保障。

偏置与测量单元支持超过200 V的电压范围、最大1.5 A电流，电压分辨率100 nV，电流分辨率10 fA——足以精确还原BDV附近的I-V特性，并以极细步长完成DCR-偏置曲线的扫描。

光子计数器的时间分辨率为100 ps，计数率超过300 MHz。

基于以上配置，SDTM可系统测量：PDP光谱曲线、EQE光谱曲线、SR光谱曲线、DCR-偏置曲线、BDV——五条/个核心参数，覆盖了SPAD光谱域表征的全部关键维度。

5.2 时域表征模块（TDTM）

对于dToF LiDAR开发，时域参数同样不可或缺。TDTM模块集成波长940 nm、FWHM小于90 ps的皮秒脉冲激光器，最大重复频率80 MHz（可调），配合5 ps分辨率的时间计数器（4通道，支持time-tagging与时间分辨两种模式），可直接测量：

• Jitter（时间抖动）：影响dToF测距精度的核心参数

• Diffusion Tail（扩散尾）：深层载流子扩散导致的时间响应拖尾，影响多目标分辨能力

• 信噪比（SNR）：在规定测试条件下的系统级信噪比

SDTM与TDTM两个模块可单独购买，也可组合使用，根据开发阶段的测试需求灵活配置。

5.3 集成设计的实际价值

SPD2200将上述所有测量硬件与软件整合于单一设备中。与研究人员自行搭建的光学平台系统相比，它的优势不仅在于节省搭建时间，更在于消除了多设备集成带来的系统误差来源——光路对准的一致性、触发时序的确定性、各子系统的接地与屏蔽方案，均在出厂前完成优化与验证。

用户通过统一的软件界面控制所有测量流程，从参数设置、数据采集到曲线输出，操作流程标准化。

这意味着不同操作者、不同时间点的测试结果具备可比性——这在量产良率分析和批次间一致性评估中，是不可替代的基础条件。

结语

SPAD不是一个单点工作的器件，它的性能空间是多维的。PDP对波长的依赖、DCR对偏置的响应，每一条曲线都承载着器件制程与结构设计的完整信息。

单点数值能告诉你"这颗器件在这个条件下的表现"，但曲线才能告诉你"这颗器件为什么是这样的"——而后者，才是工艺优化和产品迭代真正需要的答案。
