SPAD测试的五个隐藏误差源，你的数据真的可靠吗？

SPAD的核心参数——击穿电压（Vbr）、暗计数率（DCR）、光子探测效率（PDE）——全部对温度高度敏感。以硅基SPAD为例，Vbr随温度的漂移系数约为1–3 mV/°C，看起来不大，但实验室环境温度从早晨到下午可能波动5–10°C，对应的Vbr偏移就有几十毫伏。

如果测试系统没有做温度补偿，过偏压（excess bias）实际上是在漂移的，而过偏压直接决定了PDE和DCR的工作点。换话说，同一颗器件在不同时间段测出的PDE，本质上是在不同偏压条件下采集的，横向比较毫无意义。

更隐蔽的问题在于自热效应。SPAD在高重复率触发下，芯片局部温度会悄悄升高，而测试人员盯着的是施加电压，并没有监控结温。这类误差在室温下容易被忽视，到了低温测试场景（如航天应用验证）就会被放大到无法容忍的程度。

规范的做法是在测试全程记录并控制器件温度，至少要在数据标注中注明测试时的环境温度，并在数据处理阶段做温度归一化。

PDE的测量原理是用已知功率的光照射SPAD，统计触发计数，再与入射光子数对比得出效率。这个流程看起来简单，但有一个前提条件经常被跳过——入射光斑必须均匀覆盖有效感光区，且功率分布已知。

实验室常见的操作是直接用一束激光打在器件上，只控制总功率，不检查光斑形状。如果光斑存在高斯分布的强度梯度，或者光斑尺寸与感光区不匹配，那么统计到的计数率就不对应真实的平均光子通量，计算出的PDE必然偏离实际值。

InGaAs/InP基SPAD由于感光区尺寸更小，这个问题尤为突出。光斑稍有偏移或散焦，边缘效应就会导致PDE数据系统性偏低，而测试人员往往把这个偏差归结为器件品质差异，白白淘汰了一批合格的样品。

光斑均匀度的标准做法是在器件平面使用积分球出射端或光纤均匀化器，配合光束轮廓仪（beam profiler）提前确认光斑质量，而不是依赖光源标称参数。

过偏压是SPAD工作状态的核心调控量，它等于施加电压减去击穿电压（Vexcess = Vbias − Vbr）。这个量决定了雪崩触发概率，进而决定PDE的高低。

偏置电压设定不准，根源往往是Vbr的测量本身就不准确。Vbr通常通过I-V曲线确定，但不同的提取方法（导数法、拐点法、拟合法）给出的结果可以相差几十毫伏甚至更多。

如果团队内部没有统一的Vbr提取规程，不同人测同一批器件，会拿到一批离散度异常大的"偏压数据"，根本无法判断是器件差异还是方法差异。

另一个常见问题是直流电源的分辨率不足。部分实验室用通用电源给SPAD供高压，输出分辨率只有100 mV量级，而实验要求的过偏压步进可能是50 mV或更小。

在这种情况下，所谓的"扫描PDE随过偏压的变化曲线"，其实是在粗糙的电压格点上采样，曲线的斜率和饱和行为都会失真。

这一点对于需要做器件筛选或建立工艺反馈的团队而言影响尤为显著——如果偏压设定本身就有系统误差，工艺优化的方向判断就会出现偏差。

PDE测量的另一半——入射光子数的定标——是另一个高频出错环节。测量入射光子数，通常需要用标定过的功率计或光子计数器对光源进行溯源校准。

问题在于：光源的输出功率会随时间漂移，尤其是脉冲激光二极管，在运行若干小时后出射功率可能已经偏移了3–5%，而实验室并没有实时监控光源状态。

更根本的问题是校准溯源链的缺失。部分团队用的是没有国家计量溯源证书的功率计，或者证书已过期，这在学术论文中或许影响不大，但在做器件验收、工艺对比或向客户提交报告时，数据的可信度存疑。

正确的做法是建立从国家计量标准（如NIST或NIM）出发的溯源链，定期对参考探测器和光源进行比对校准，并在每次正式测试前记录光源的实时功率状态。光子数的校准误差即便只有2%，叠加到PDE数据上，就会造成不同批次之间无法直接比较的系统性偏差。

时间抖动（timing jitter）是SPAD在时间分辨应用（如TCSPC、ToF LiDAR）中最关键的性能指标之一，反映的是从光子到达到输出脉冲前沿之间的时间不确定度。

用示波器测Jitter是实验室里最普遍的"凑合方案"，但这个方案有一个结构性缺陷：示波器自身的时基抖动（通常在几十皮秒量级）会叠加到测量结果里，无法分离。

如果被测SPAD的本征Jitter本来就在几十到100 ps量级，示波器带来的测量底噪与信号接近同量级，测出来的数值根本不代表器件性能，而是"器件+仪器"的卷积结果。

此外，用示波器统计Jitter通常只能累积有限的事件数，拟合出的时间点扩散函数（IRF / TPSF）在尾部统计量不足，会漏掉多光子成分或后脉冲（afterpulse）的贡献，对需要精细分析IRF的场景来说，这类数据只能做定性参考。

正确的方式是使用时间相关单光子计数（TCSPC）模块，配合皮秒级脉冲激光和低抖动触发源，构建完整的时间分辨测量系统，才能获得具有实际参考价值的Jitter分布曲线。

使用整合化测试系统

建立标准化测试规程（SOP）

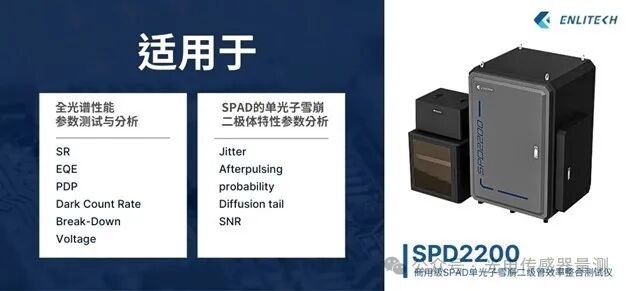

光焱科技（Enlitech）推出的SPD2200 SPAD参数测试系统，正是针对上述测量痛点设计的整合化解决方案。

在温度控制方面，SPD2200内置温控模块，可在测试全程维持器件结温稳定，并将温度数据与测量结果同步记录，便于后处理时的温度归一化。偏置电压单元提供高分辨率输出，Vbr的提取采用标准化算法，确保不同测试人员得到一致的工作点定义。

光源模块经过溯源校准，光子数定标具备可追溯的计量链，满足论文发表和工业验收对数据可信度的要求。在时间抖动测量上，SPD2200集成TCSPC功能，彻底规避了示波器测量的底噪叠加问题，可输出完整的IRF曲线及统计分析结果。

对于高校实验室而言，SPD2200的整合设计大幅降低了搭建多参数测试平台的门槛；对于晶圆厂和封测端，标准化的测试流程和溯源校准也为产线数据的横向对比提供了可靠基础。

SPAD测试的每一个细节都值得认真对待。器件性能的上限由工艺决定，但能不能准确测出这个上限，取决于测试方法是否经得起推敲。避开这五类常见错误，是让数据真正说话的第一步。
