生物打印鼻软骨的理想材料：GelMA水凝胶的力学与细胞外基质平衡新探索

2026-04-23 14:14:36, 大昌华嘉生命科学大昌华嘉科学仪器

鼻软骨缺损修复在整形外科和耳鼻喉科临床中极具挑战性。传统自体软骨移植（鼻中隔、耳、肋软骨）虽为金标准，但受限于供体质量、数量及患者年龄等因素，且多部位取材增加了手术风险和患者痛苦。理想的替代方案需满足个性化解剖结构、减少并发症，并具备良好的力学性能和生物活性。

近年来，三维生物打印技术因可精确嵌入患者细胞、定制组织结构而备受关注。通过控制支架几何形态，生物打印有望实现个性化软骨移植，提升手术效果，减少对自体软骨的依赖。

GelMA水凝胶的优势与挑战

GelMA（明胶甲基丙烯酰化物）是由明胶（胶原蛋白衍生物）功能化而来，兼具良好的细胞黏附性（保留RGD基序）、可调力学性能（光交联）、热响应稳定性和批次一致性，适合临床转化。相比胶原蛋白水凝胶，GelMA具有更优的打印性和力学可控性。

但GelMA浓度和交联度的提升虽增强了力学性能，却可能抑制细胞外基质（ECM）生成，影响软骨组织的生物活性。如何在力学强度与基质生成间取得平衡，是本研究的核心问题。

研究设计与方法

本研究采用GMP级GelMA水凝胶（5%、10%、15% w/v三种浓度），以人鼻中隔软骨细胞（hNCs）为种子细胞，探索GelMA浓度及外源性LOXL2（赖氨酸氧化酶样蛋白2）对力学性能、ECM沉积及细胞行为的影响。培养体系用人血清替代传统胎牛血清，贴近临床应用标准。

主要实验流程包括：

hNCs分离与扩增（8位供体，模拟临床流程，液氮冻存）
生物打印（挤出式打印机，优化针头与压力参数）
光交联（405nm，LAP光引发剂）
LOXL2处理（部分构建体于第7-21天补加LOXL2）
细胞活性、代谢、基质生成、基因表达、力学测试（拉伸、三点弯曲、压缩、应力松弛）
统计分析（线性混合效应模型，Spearman相关分析）

主要结果

打印性与细胞活性

三种GelMA浓度均可稳定打印，细胞活性（活/死染色、代谢活性）在不同浓度及LOXL2处理下均保持高水平（平均存活率86.1%），说明材料和工艺对细胞无明显毒性

ECM沉积与基因表达

基质生成：5% GelMA组GAG（糖胺聚糖）和II型胶原沉积最多，10%组次之，15%组最少。LOXL2处理未显著改变基质分布。

基因表达：低浓度GelMA（5%、10%）促进软骨分化相关基因（COL2A1、SOX9）、纤维化（COL1A2）、肥大（COL10A1）表达；高浓度（15%）则上调基质降解（MMP1、MMP9、ADAMTS5）、抗降解（TIMP3）、机械感受（TRPV4）、脂肪分化（PPARγ）等基因。

力学性能

拉伸（缝合拉出强度）：GelMA浓度越高，强度越大（5%组约360kPa，15%组约890kPa），但与原生鼻软骨（约9000kPa）仍有较大差距。

三点弯曲：同样呈浓度依赖性（5%组约40kPa，15%组约200kPa，原生软骨>11000kPa）。

压缩与应力松弛：15%组压缩模量最高，应力松弛最慢（约180秒），5%组松弛快（约60秒），说明高浓度GelMA更“刚性”，但细胞活动空间受限。

相关性分析

GelMA浓度与力学性能强正相关（ρ>0.76），与基质生成负相关（ρ=-0.62）。GAG含量与力学性能负相关，DNA含量与GAG正相关，提示高细胞密度有助于基质积累。供体年龄与DNA含量负相关，说明老年供体细胞增殖能力下降。

讨论与临床启示

力学与基质的平衡

高浓度GelMA显著提升力学性能，利于手术缝合和移植操作，但同时抑制了软骨基质生成，细胞趋向降解和重塑状态。低浓度GelMA则更有利于细胞分泌基质、软骨分化，但力学性能不足，难以满足临床操作需求。

LOXL2的作用有限

本研究首次在GelMA水凝胶中引入LOXL2，理论上可增强新生胶原交联，提高力学性能。但实验结果显示，LOXL2未显著改善力学或基质生成，可能因GelMA合成过程中赖氨酸残基已被甲基丙烯酰化，LOXL2作用位点受限，或补加时机不佳（需在胶原充分重塑后再补加）。

材料微环境对细胞行为的调控

高浓度GelMA交联密度高、孔径小、降解慢，细胞受“机械约束”，基质沉积受限，基因表达向降解和重塑倾斜。应力松弛慢的水凝胶不利于细胞扩展和基质生成，需在力学强度与细胞活动空间间取得最佳平衡。

临床转化的关键点

材料选择：GMP级GelMA、用人血清替代FBS，贴近临床标准。
力学目标：不必完全达到原生软骨强度，术后组织重塑和愈合可弥补初期力学不足。
个性化设计：生物打印可定制解剖结构，提升移植效果。
优化策略：调整GelMA浓度、交联度、孔结构，优化LOXL2补加时机，提升基质生成与力学性能。

结论与展望

本研究系统评估了GelMA水凝胶在鼻软骨生物打印中的力学与生物活性平衡。结果表明，提升GelMA浓度可增强力学性能，但抑制基质生成和软骨分化，LOXL2补加未显著改善交联效果。未来需进一步优化材料微环境、交联策略和培养条件，实现力学与生物活性的最佳结合，推动鼻软骨工程的临床转化。

关键数据一图读懂

图1：鼻软骨供体与生物打印流程

说明：展示供体年龄分布、GelMA浓度分组、生物打印流程（细胞分离、GelMA混合、LOXL2处理、分析方法）。

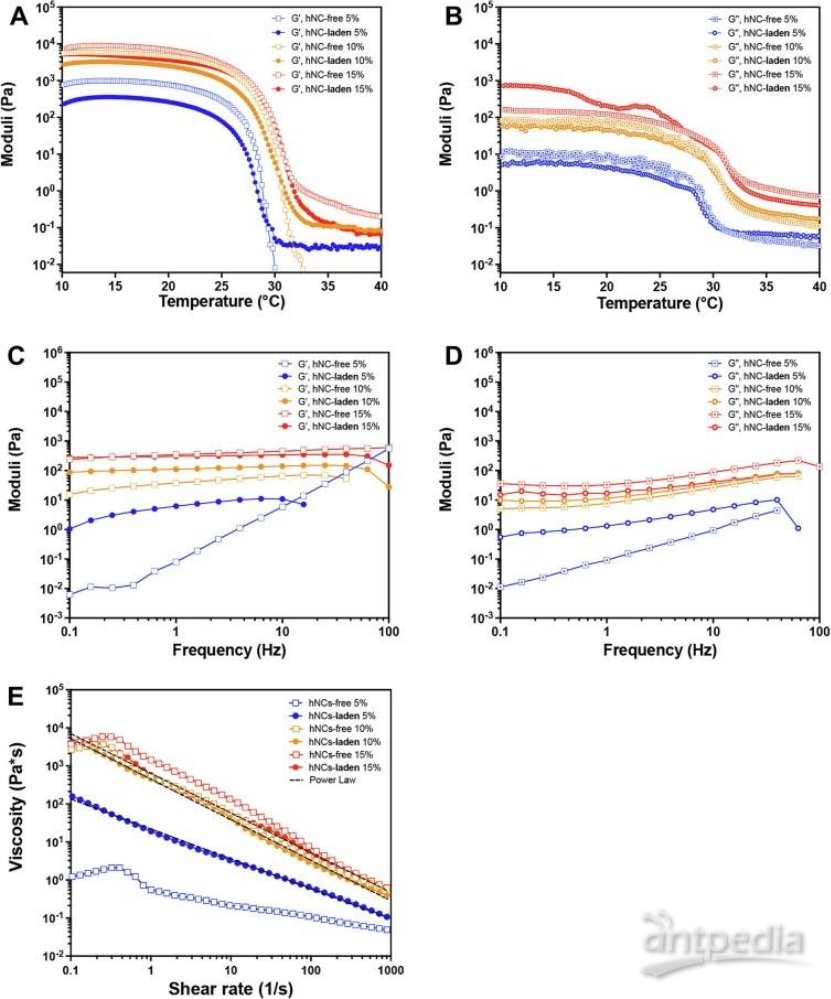

图2：GelMA水凝胶流变学与打印性

说明：不同浓度GelMA在温度、频率和剪切速率下的模量与黏度变化，验证其剪切变稀特性和打印适应性

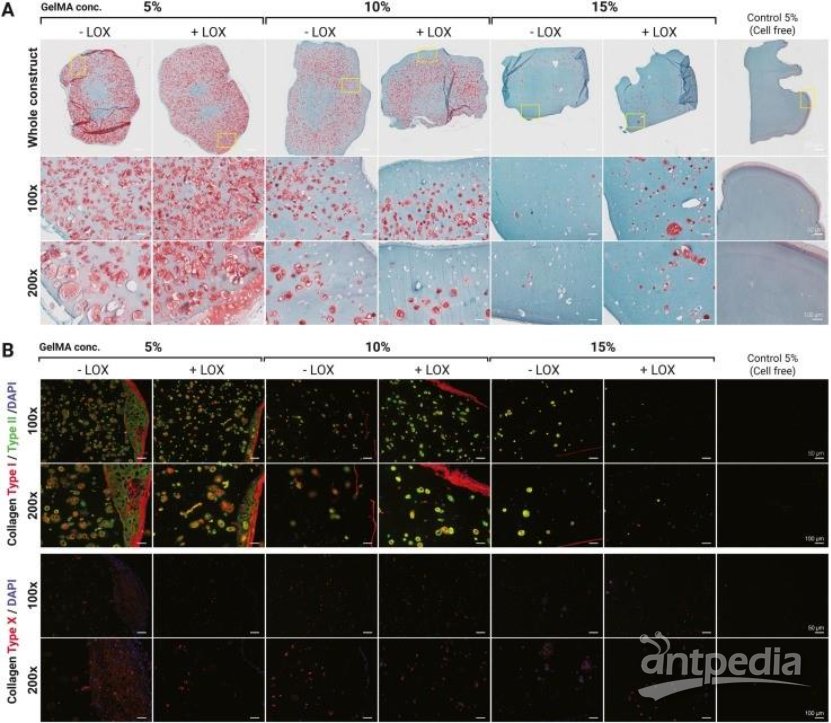

图3：基质染色与免疫荧光
说明：Safranin-O染色显示GAG沉积趋势，免疫荧光显示II型胶原在低浓度GelMA中更丰富。

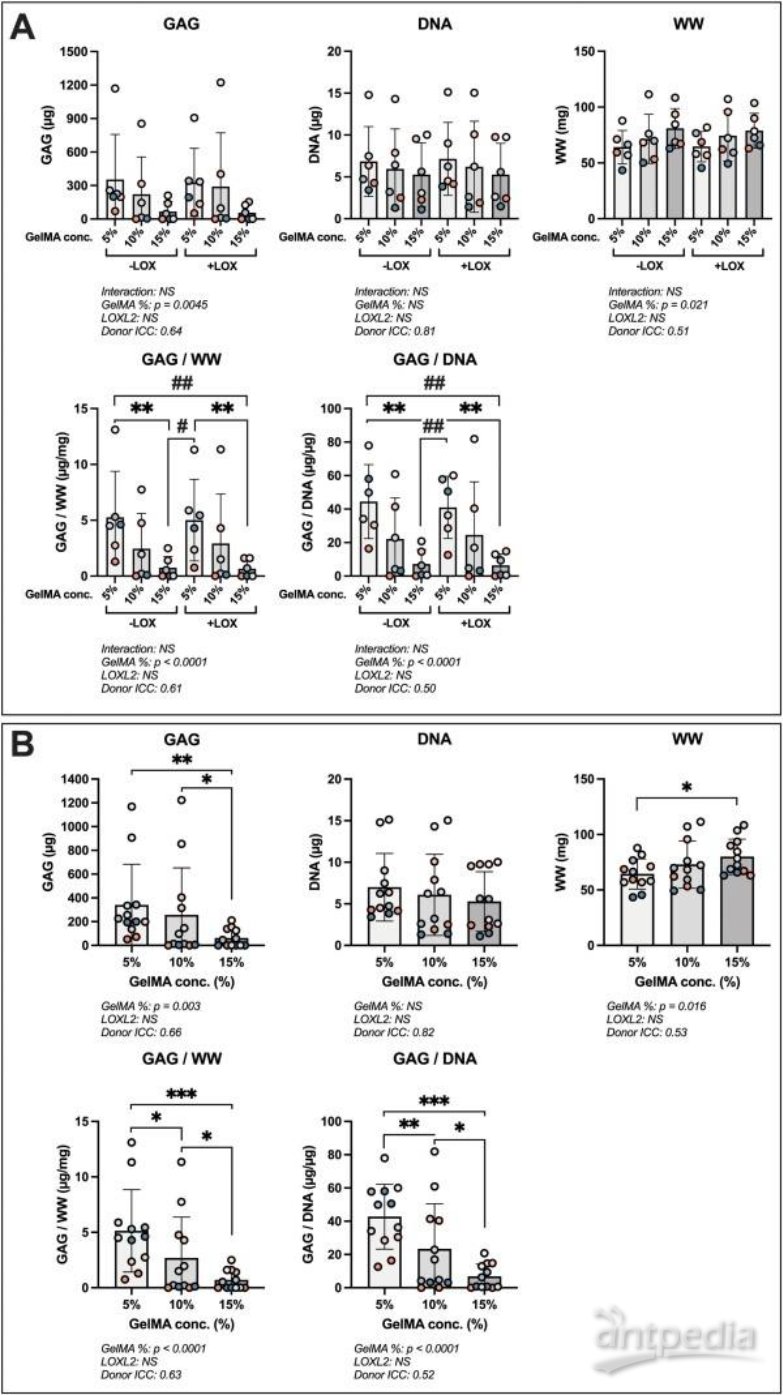

图4：GAG含量定量分析

说明：柱状图比较不同GelMA浓度下GAG、DNA及湿重，低浓度组显著高于高浓度组。

图5：基因表达分析
说明：低浓度GelMA促进软骨分化基因表达，高浓度GelMA上调降解与机械感受相关基因。

图6：扫描电镜（SEM）结构观察

说明：低浓度GelMA呈纤维状结构，高浓度GelMA表面光滑，细胞扩展受限。

图7：力学性能测试
说明：缝合拉出强度、三点弯曲、压缩模量随GelMA浓度升高而增强，但仍低于原生软骨。

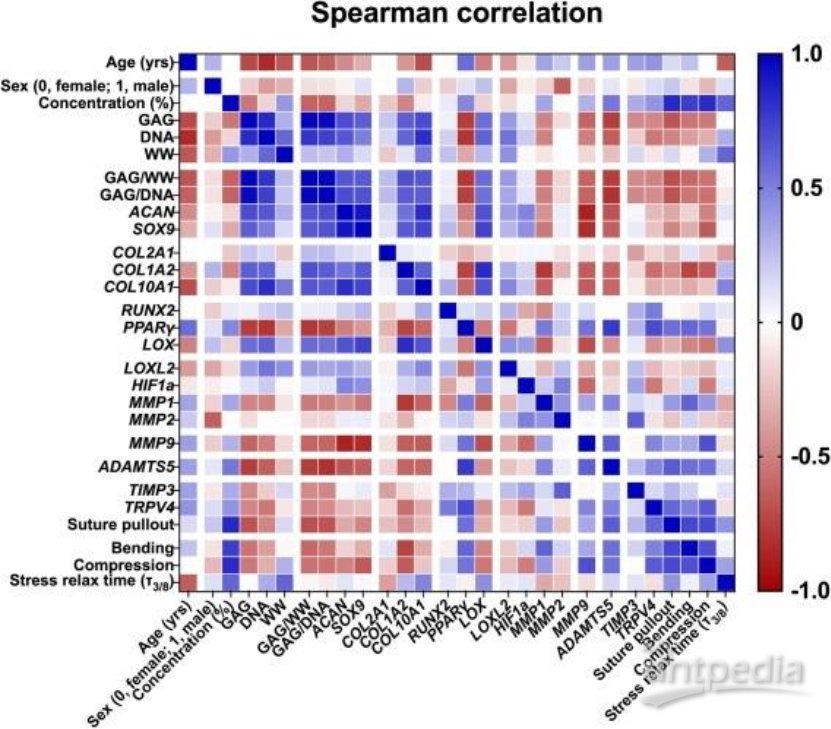

图8：相关性分析热图
说明：GelMA浓度与力学性能强正相关，与基质生成负相关，揭示力学与生物活性间的权衡。

参考文献：

【1】Gelatin methacryloyl bioinks for bioprinting nasal cartilage: Balancing mechanical integrity and extracellular matrix formation

CELLINK品牌

助力精准3D生物打印

本研究采用了CELLINK公司的BIO X生物打印机，结合GMP级GelMA水凝胶和人鼻中隔软骨细胞，成功打印出多组鼻软骨支架。通过优化打印参数和针头类型，确保了打印过程的高效与细胞活性。BIO X设备的精准温控和压力调节，以及配套的405nm光交联模块，为软骨组织工程提供了强有力的技术支持。实验结果显示，CELLINK平台不仅提升了打印的稳定性和材料兼容性，也为临床转化奠定了坚实基础。

如果您的团队或项目也在探索组织工程、再生医学或个性化医疗解决方案，CELLINK的3D生物打印技术将是值得信赖的选择。
