引言
单壁碳纳米管(Single-Walled Carbon Nanotubes, SWCNT)以其独特的电子、力学和热学性能,在锂电导电剂、导电复合材料、柔性电子器件等领域展现出巨大潜力。然而,SWCNT的性能高度依赖其微观结构:管径、金属性/半导体性、缺陷密度及分散均匀性直接决定材料的宏观表现。如何实现快速、无损且具有结构分辨能力的检测,是研发与规模化生产中的关键问题。
在众多表征技术中,拉曼光谱因其对sp²碳结构高度敏感,已成为单壁碳纳米管分析的核心手段之一。在国家标准《GB/T 32871-2016 单壁碳纳米管表征 拉曼光谱法》中,已明确将拉曼光谱作为单壁碳纳米管表征方法。
图1.单壁碳纳米管(图源来自于网络)
单壁碳纳米管的重要参数
在碳纳米管相关GB/T标准中,拉曼光谱被用于:
★单壁碳纳米管的直径计算
★单壁碳纳米管的导电类型(半导体性/金属性)分析
★单壁碳纳米管样品中的无定形碳及缺陷含量分析
1️⃣SWCNT直径与导电类型分析——径向呼吸模(RBM)
单壁碳纳米管在低波数区(约100–300 cm⁻¹)会出现径向呼吸模(RBM),RBM峰与管径呈反比关系:
其中,ωRBM为呼吸膜频移,d为单壁碳纳米管直径,A和B为经验系数。
通过RBM峰位即可计算SWCNT的直径。管径大小直接影响电子和力学性能:小直径管电子受量子限制更明显,半导体性更强,结构完整且拉伸强度高;大直径管金属性比例增高,容易出现缺陷或变形。
RBM还可用于判断导电类型。结合激发激光能量和类Kataura plot,可以区分半导体型与金属性SWCNT,并对小直径管进一步确定手性结构。若G带出现非对称的BWF线型,通常表明样品中存在金属性SWCNT。

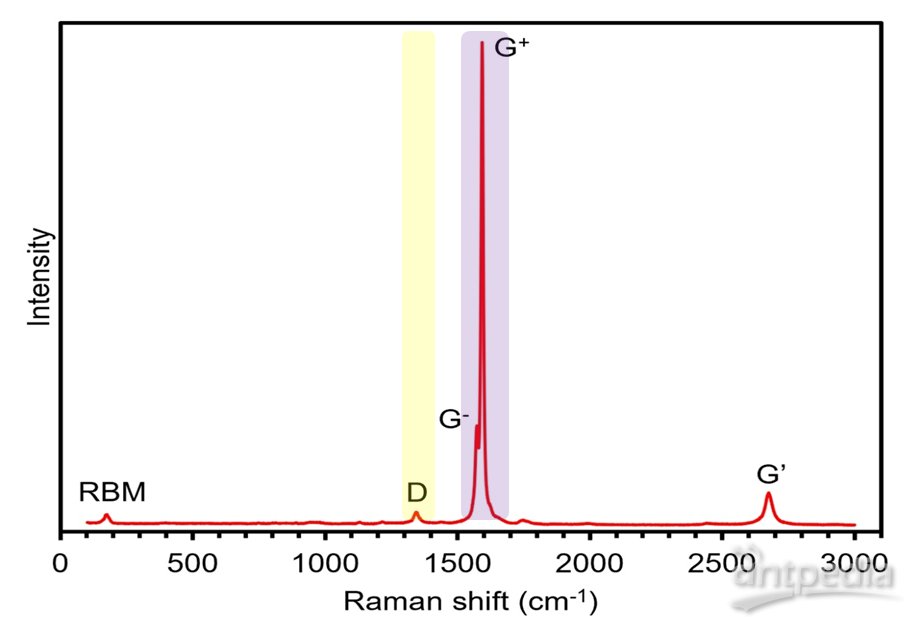

图2.单壁碳纳米管管径表征
2️⃣无定形碳及缺陷含量分析——质量与可靠性的关键指标
在单壁碳纳米管的制备过程中,难免会产生结构缺陷或混入无定形碳,这会破坏管壁的规则 sp² 排列,降低电子传输效率并影响结构稳定性。缺陷多会增强电子散射,降低电导率并削弱长期稳定性;无定形碳多则会降低纯度,影响材料在基体中的分散和界面结合。
拉曼光谱中,D峰正是反映缺陷与无定形碳的重要信号:D峰由缺陷参与的双共振散射产生,无定形碳会使D峰变宽,缺陷较少的单壁碳纳米管D峰较窄。通过D峰与G峰的强度比(ID/IG),可以直观评估样品的缺陷密度和无定形碳含量,从而判断材料的结构完整性和纯度。
图3.单壁碳纳米管缺陷评估
产品推荐
从国家标准规范要求,到科研研发的精细分析,再到产业化质量控制,拉曼光谱已成为SWCNT表征不可或缺的手段。在爱丁堡显微共聚焦拉曼光谱仪RM5具备高光谱分辨率、优异的信噪比表现以及灵活的多波长激光配置,可对单壁碳纳米管的进行精确表征,高空间分辨率的Raman Mapping成像,为碳纳米材料的结构解析、质量评价及功能研究提供可靠而高效的技术平台。
