前言

岩石并非沉默的物质集合，它们记录着地球演化的痕迹。每一条裂隙、每一次矿物交代、每一处微小结构，都可能封存着地质历史的关键信息——就像被封存的“时间胶囊”，等待被解读。然而，真正的挑战在于：这些信息往往隐藏在微米尺度甚至更小的空间中，以高度非均一、三维分布的方式存在。而传统的二维观察手段，正在逐渐显露出局限性。

要点速览

◆地矿的研究意义及研究难点

◆显微共聚焦拉曼技术结合了高光谱分辨率与高空间分辨率，能够对不同矿物相及有机物进行清晰成像与区分。

◆RM5如何实现地矿样品的测试。

为什么我们要研究地矿样品？

岩石与矿物并非静止的物质集合，而是地球长期演化过程的直接记录者。地壳运动、岩浆活动、沉积与成岩作用所经历的温度、压力与化学环境，都会以不同尺度的信息被封存于地矿样品之中。正因如此，地矿样品成为理解地球演化、资源形成与环境变化的关键研究对象。

然而，这些关键信息往往并不直观地呈现在宏观结构中，而是隐藏在矿物的微观组成、空间分布及复杂界面之内。要真正揭示岩石内部的形成机制与演化过程，研究手段必须同时具备高空间分辨率、精确的化学识别能力以及对复杂结构的成像能力。

随着分析技术的发展，以显微共聚焦拉曼技术为代表的先进表征手段，正在为地矿研究提供全新的视角。通过在微米尺度上获取矿物与有机物的化学指纹信息，并实现二维乃至三维的空间成像，研究者得以在不破坏样品的前提下，深入解析岩石内部精细而复杂的结构特征，为地质过程研究、资源评价及相关应用提供更加可靠的科学依据。

显微共聚焦拉曼光谱仪RM5如何研究地矿样品？

在实际地矿样品中样品成分复杂，多矿物、多相共存，结构尺度小，空间关系高度精细，内部信息难以直接获取，化学组成与空间位置强烈相关，表面粗糙、倾斜或结构起伏十分常见。因此，用于地矿样品研究的显微共聚焦拉曼分析系统不仅需要具备高空间分辨率和精确的化学指纹识别能力，还必须支持三维成像功能，以实现对地矿样品的原位、立体解析。

◆三维切片扫描功能

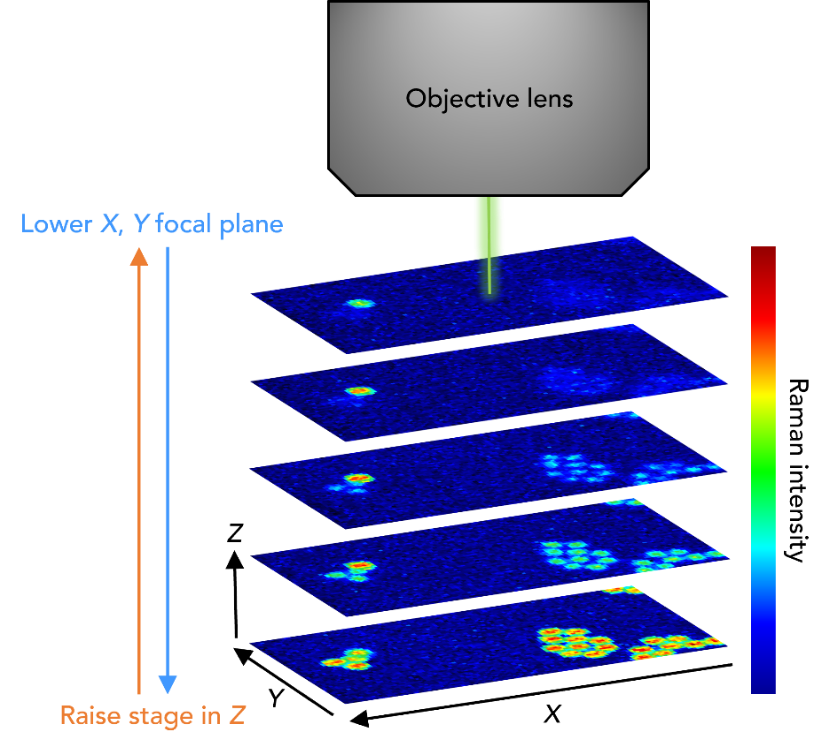

切片扫描是一种基于显微共聚焦拉曼系统的三维成像方法，通过沿Z轴方向（样品厚度方向）以设定步进距离逐层移动样品或物镜，在每一个深度位置采集拉曼光谱或拉曼成像数据，从而获得一系列连续的“光学切片”，每一张切片都对应样品内部一个特定深度范围内的拉曼信号分布。

在完成多层切片扫描后，系统可将每一层的光谱或成像数据：

●按深度顺序进行叠加

●结合特定拉曼特征峰进行分相

● 重建矿物的三维化学分布图

最终获得同时包含空间坐标信息与化学指纹信息的三维数据集，即我们所看到的3D Mapping成像结果，从而实现对地矿结构与成分的全面解析。并且RM5不仅可以在样品真实表面上获得清晰、连续的XY平面成像，还能够进一步生成YZ和XZ方向的切片信息。

◆共聚焦结构的关键作用

显微共聚焦拉曼系统中的共聚焦光路通过针孔结构：

●有效抑制来自焦平面以外的散射光

●提高轴向（Z方向）分辨率

●确保每一层切片主要反映对应深度的化学信息

这使得切片扫描能够真正实现“光学切片”，而非不同深度信号的简单叠加。

显微共聚焦拉曼技术在以下地矿的研究中尤为有价值：

●对较大晶体或岩石内部微米级矿物或流体包裹体的尺寸及化学结构进行分析

●对沿裂隙表面矿物与有机质分布特征进行研究

●通过沉积过程解析岩石形成与演化历史

应用案例

我们使用爱丁堡显微共聚焦拉曼光谱仪RM5对一块伟晶岩样品中的裂隙进行了三维拉曼成像，并识别出多种组分，其结果如图1所示。通过各组分特有的拉曼特征峰，在裂隙上部识别出了石英和锐钛矿，而在裂隙底部则检测到长石与有机质的混合分布。

图1：石英（绿色）、锐钛矿（红色）以及长石/有机物（蓝色）的3D Mapping和拉曼光谱图

在地矿研究不断向精细化、定量化发展的今天，地质样品的三维拉曼成像是一项新兴且极具吸引力的应用方向。通过将拉曼光谱的分子识别能力与显微共聚焦技术的高空间分辨率相结合，能够获取岩石中不同矿物及有机质分布的详细信息。通过将三维成像与精细的化学信息相结合，爱丁堡显微共聚焦拉曼光谱仪RM5能够帮助揭示矿物、岩石及沉积物体系中复杂而精细的内部结构特征。它让科研人员能够在微观尺度上，重建岩石的三维化学结构，解码隐藏其中的“时间胶囊”，从而更深入地理解地球的过去、现在与未来。
