在工业制造与材料科学领域，金相分析被誉为“材料的眼睛”。从钢铁的晶粒度评级，到半导体焊点的失效分析，再到航空航天部件的涂层检测，金相显微镜下的每一个像素，都关乎产品的质量安全与研发成败。
金相分析的痛点：不仅仅是“看清”
金相分析不同于生物观察。金属样品经过切割、镶嵌、研磨、抛光和腐蚀后，其微观特征（如晶界、夹杂物、相分布）往往极其细微，且对对比度和平整度有着近乎苛刻的要求。用通俗的语言来解释需求：需要人眼或者相机“看”的更清楚。
如果视野不够平：在进行晶粒度自动分析时，边缘的模糊会导致算法误判，评级结果失真。
如果色差校正不足：在多相合金观察中，边缘的彩色镶边会掩盖真实的相界，导致定性错误。
如果对比度不足：细微的裂纹或浅腐蚀特征将消失在背景中，造成漏检。
本文章会从光学底层逻辑来进行分析，让用户能够更直观的了解徕卡工业显微镜到底好在哪里。
其核心优势是：徕卡光学系统“协同校正”功能带来更清晰的成像效果。
什么是“协同校正”？
如图所示，我们模拟整个显微观察流程：
光源（illumination）通过半反半透（beam spilter）后变成90度垂直照明，通过物镜（objective）在样品（sample）表面反射后垂直进入管镜（tube lens）后进入相机（cmos）进行成像。
整个过程中，徕卡的光学设计采用的是让物镜和管镜同时承担“消色差”的任务（主流设计仅让物镜参与“消色差”）。“消色差”的简易理解：为了获得更好的图像质量进行光学图像质量补偿。
主流设计：物镜主导校正
原理：设计目标是将绝大部分的色差、球差和场曲校正都压缩在物镜内部完成。物镜本身就是一个成熟的成像单元。
管镜角色：管镜主要起“聚焦”作用，对像差的校正贡献较小。
特点：物镜结构复杂，镜片组多。理论上，这种物镜在不同品牌的无限远系统上兼容性稍好，因为它是“自给自足”的。
徕卡设计：系统协同校正
原理：HCS光路协同设计的理念会让显微镜里更多的光学部分一起参与图像的矫正，其额外的参数被设计为特定的数值，专门等待后端的管镜来进行补偿，以此来获得更高的成像极限。（一方面得益于物镜本身的优秀品质，一方面得益于HCS光路协同设计，最终达到”1+1>2”的效果）。
管镜角色：管镜是光学系统中主动的校正元件，而不仅仅是透镜，它们提供了更高的光学系统上限。
特点：物镜内部镜片相对较少，结构更精简。
协同校正带来的直观成像优势
A
更高的透光率与对比度（Transmission & Contrast）
原因：光学界有个铁律：镜片越多，光损失越多，杂散光越多。徕卡物镜因为镜片数量相对较少（部分校正任务由管镜承担），光线穿过的玻璃-空气界面更少。
直观体验：图像看起来更通透，背景更黑，对比度更高。特别是在金相观察时，微弱信号的捕捉能力更强，图像没有“黄蒙蒙”的感觉。
B
更优异的场曲校正（Field Flatness）
原因：管镜的直径远大于物镜，拥有更大的光学设计空间。利用大口径的管镜来校正边缘的场曲和色差，比硬塞在小口径物镜里效果要好得多。
直观体验：视野边缘的清晰度更好。在低倍镜下（如5x，10x），其他物镜边缘偶尔会有轻微模糊或色散，而徕卡系协同校正系统在全视野范围内的平整度通常更出色，适合大视野拼图和定量分析。
C
更好的轴向色差控制（Axial Chromatic Aberration）
原因：协同校正允许光学设计师在光路的两个位置（物镜端和管镜端）同时调整不同波长的焦点。
直观体验：Z轴上的焦点重合度更高，不需要频繁微调焦距就能让所有颜色都清晰。
相关产品

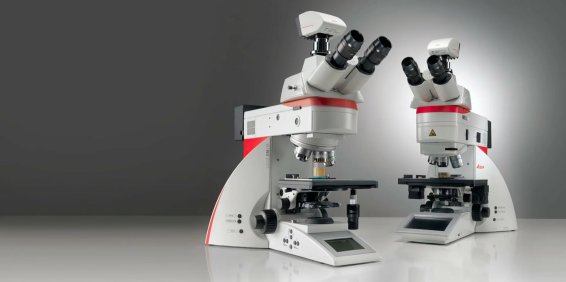

Visoria M实验室显微镜
DM4M
