反气相色谱法研究涂层与插层壳聚糖-粘土体系的物理化学性质

2026-02-27 09:57:25, S. Bensalem Gravite Science

生物杂化复合材料的制备结合了天然生物聚合物与层状硅酸盐。因其优于传统聚合物复合材料的性能而备受关注。壳聚糖（CS）与粘土（膨润土Bt或蒙脱石MMT）的复合材料在生物医学、制药、生物塑料及环境修复等领域具有广泛应用。

CS/蒙脱石（CSMMT）：常用于可持续肥料输送系统。

CS/膨润土（CSBt）：以其机械稳定性、成本效益和增强的吸附能力而闻名

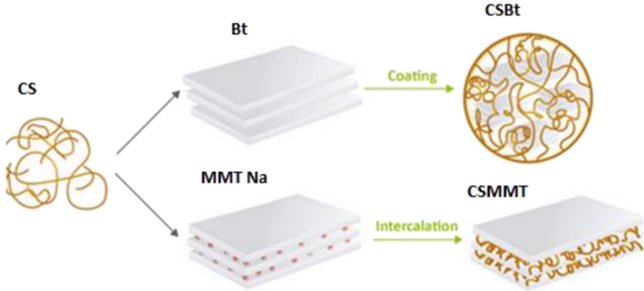

研究立足于生物杂化复合材料领域，重点探讨了壳聚糖（CS）与层状硅酸盐粘土复合体系的构建。问题的主要应用在：相同的壳聚糖/粘土质量比下，不同的制备方法（涂层 vs. 插层）如何通过改变壳聚糖在粘土基质中的空间分布，从而显著影响最终生物复合材料的表面物理化学性质。这一问题的厘清对于按需设计和优化复合材料性能具有关键指导意

材料与方法

材料制备

CS/膨润土复合材料（CSBt）：通过将CS溶液与膨润土悬浮液混合，随后滴加NaOH溶液中和，使CS沉淀包覆在膨润土表面。

CS/蒙脱石复合材料（CSMMT）：通过离子交换反应，利用CS的质子化胺基（-NH₃⁺）与蒙脱石层间的Na⁺进行交换，使CS插入层间。

2. 表征技术

结构表征：X射线衍射（XRD）、傅里叶变换红外光谱（FTIR）、热重分析（TGA）、X射线光电子能谱（XPS）。

表面分析：氮气吸附-脱附（BET）、反气相色谱（IGC），包括无限稀释法（IGC-ID）和有限浓度法（IGC-FC）。

结果与讨论

热重分析（TGA）

通过分析180°C至450°C间的质量损失建立校准曲线，确定复合材料中CS的实际含量。

实验表明，尽管制备协议中的质量比例不同，但CSMMT 2/1和CSBt 0.5/1最终具有相似的CS含量（约22%），这为后续对比提供了基础。

结构与化学特性（FTIR、XRD、XPS）

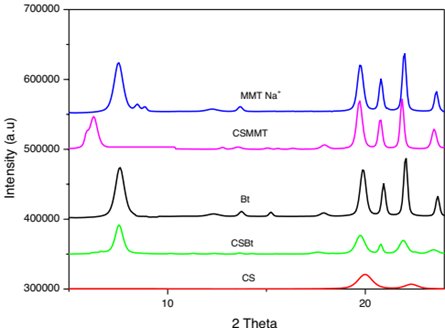

XRD分析：CSMMT的衍射峰向低角度移动，层间距从11.8Å增加到15.04Å，证实CS成功插层进入MMT层间；而CSBt的层间距无明显变化，表明CS未进入硅酸盐层，而是覆盖在表面。

XPS分析：CSMMT的光谱显示Si、Al、Mg特征峰显著，表明其表面富含粘土材料。表面检测到的主要是粘土的成分（如硅、铝），说明表面仍然是粘土，壳聚糖被“藏”在了里面。；CSBt光谱中C和N峰增强，Si、Al峰减弱，表明其表面富含CS。说明表面被壳聚糖完全包裹了。

FTIR光谱：CSBt光谱中CS特征带微弱，粘土特征带减弱；CSMMT中CS特征带几乎不可见，证实了CS在MMT层间的包埋。

比表面积（BET）

数据对比：Bt和MMT Na⁺的比表面积分别为74.4 m²/g和77.1 m²/g。加入CS后，CSBt降至12.5 m²/g，CSMMT降至26.1 m²/g。

结论：CSBt的比表面积接近纯CS（4.1 m²/g），进一步证明CS完全覆盖了Bt表面；而CSMMT保留了相对较高的比表面积，说明CS主要插层于内部，外部表面仍主要由粘土构成。

反气相色谱法（Inverse Gas Chromatography, IGC）

通过分析探针分子在样品柱中的保留行为，可以获取材料的表面能、酸碱性、吸附热及扩散系数等物理化学参数。

样品制备与仪器准备

填柱：将粉末状的待测样品CSBt或CSMMT复合材料直接填充到不锈钢色谱柱中。

老化（Conditioning）：

在氦气（He）载气流下，将样品柱升温至130°C并保持12小时。

去除样品表面的水分、杂质以及吸附的有机污染物，确保表面处于“干净”且稳定的状态，防止基线漂移。

实验操作模式

根据注入探针分子的量和目的不同，IGC主要分为两种操作模式：

A. 无限稀释法 (IGC-ID)

这是最常用的方法，主要用于研究材料的本征表面性质（如表面能色散分量、酸碱性）。

核心原理：注入极微量的探针分子（通常在纳升级别），使得探针分子在固定相表面的覆盖率极低（接近零覆盖率）。此时，探针分子之间互不接触，仅与固体表面发生相互作用。

操作过程：

温度控制：将色谱柱温箱设定在110°C。

进样：使用微量注射器将极少量的挥发性液体探针（如正构烷烃、丙酮、二氯甲烷等）注入气化室。

载气带入：载气将气化的探针分子带入填充柱。

相互作用：探针分子在随载气移动过程中，与固体表面发生吸附-脱附。

检测：通过火焰离子化检测器（FID）检测探针分子的信号。

B. 有限浓度法 (IGC-FC)

这种方法用于研究表面异质性、吸附等温线以及不可逆吸附行为。

核心原理：注入较大体积的探针（通常1-20 μL），使得探针分子在固体表面形成单层甚至多层覆盖。

操作过程：

大体积进样：注入足量的液体探针（如辛烷、异丙醇）。

谱峰分析：观察谱峰的形状。由于表面存在高能位点，部分探针可能结合非常紧密，导致峰拖尾。

程序升温（用于测定不可逆吸附）：

在常规温度下分析完可逆吸附的探针后，若信号未回到基线，说明有探针被强吸附。

热脱附：将柱温升高至更高温度（如文档中提到的升至条件温度），使强吸附的探针解吸，产生第二个“热脱附峰”。

数据处理与参数计算

根据谱图记录的数据，利用特定的物理化学公式计算表面物理化学参数。

A.色散表面能分量 (^d_s)

探针选择：使用非极性（路易斯中性）探针，如正戊烷、正己烷、正庚烷等。

计算：基于Dorris-Gray理论，利用探针的保留时间与碳原子数的关系，计算出材料的色散表面能。这反映了材料通过范德华力（伦敦力）与其他物质相互作用的能力。

B. 表面能极性/特定分量 (The specific interaction parameters ISP)

探针选择：使用具有特定极性的探针（路易斯酸/碱探针），如丙酮（电子受体）、二氯甲烷（电子受体）、乙酸乙酯（电子给体）等。

计算：通过比较探针与已知表面能材料的相互作用差异，计算出电子受体（酸性）和电子给体（碱性）参数。

C. 表面异质性分析 (surface energy heterogeneity )

方法：利用IGC-FC获得的吸附等温线，通过数学反演（如Berkowitz算法）计算能量分布函数（Advance Energy Distribution Functions, AEDF)。

意义：AEDFs图谱显示了表面吸附位点的能量分布情况。例如，双峰分布意味着表面存在两种不同能量的吸附位点（如高能的边缘和低能的基面）。

样品反气相色谱法（IGC）详细数据表

CSBt色散表面能值54数值较低，表明表面被低能的有机壳聚糖链掩蔽。

CSMMT 色散表面能值90数值较高，表明表面仍保留高能的粘土无机层。

纳形态指数 (Nano morphology index )

使用环状/线性探针对（Cycloheptane / n-heptane）测定。

样品名称		物理含义
CSBt	接近 1	表面平滑，几何形态规整，符合聚合物包覆的特征。
CSMMT	< 0.3	表面粗糙，存在微孔或狭缝状结构，保留了粘土的层状粗糙特征。

不可逆吸附指数 ( Iirr )

通过有限浓度法（IGC-FC）测定，反映表面强活性位点的数量。

样品名称

Iirr(指数)

吸附特性

CSBt

较低

表面强活性位点少，吸附主要为物理吸附，易于脱附。

CSMMT

较高

表面保留了较多高能的酸性位点（如Si-O-, Al-OH），

导致探针分子发生较强的不可逆吸附。

能量分布函数 (AEDFs)

通过IGC-FC获得的吸附等温线反演计算得出。

样品名称

AEDFs 曲线特征

表面异质性解释

CSBt

单峰、对称

表面能量分布均匀。高能位点（粘土表面）被壳聚糖完全覆盖，只剩下低能的

有机表面位点。

CSMMT

双峰、非对称

表面能量分布不均。同时存在高能位点（未被完全覆盖的粘土层边缘或基面）和

低能位点（插层内部）。

IGC-ID表明，色散表面能的变化与表面化学成分的改变相关。在相同的CS/黏土比例下，CSBt的表面能分散组分低于CSMMT。CSMMT表面仍存在高能位点，表明CS在黏土层间发生了插层。相反，CSBt较低的色散表面能数值表明CS聚合物覆盖了Bt表面。

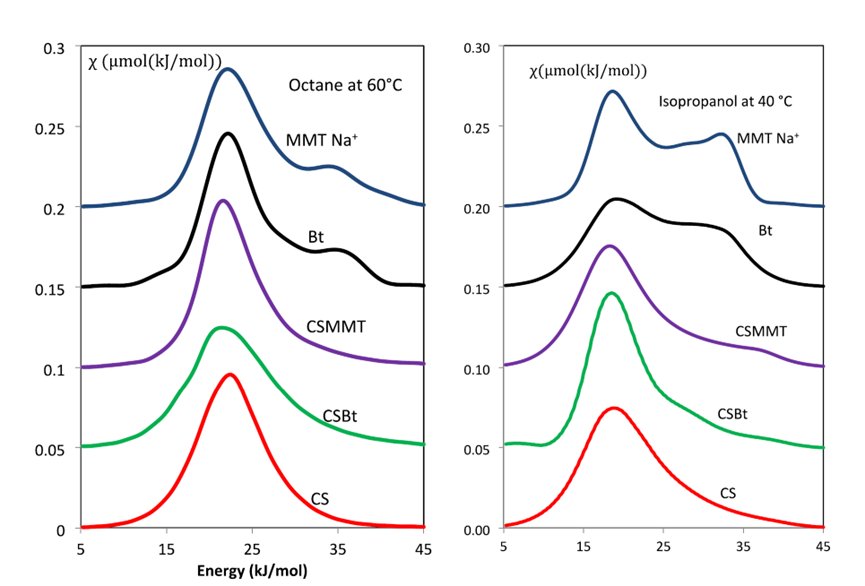

与IGC-ID不同，IGC-FC也被用于考察CS对黏土表面性质的影响，该方法对整个表面具有敏感性。使用对表面形貌敏感的辛烷探针获得的AEDFs表明，该表面形貌随CS浸渍而改变。使用对化学官能团敏感的异丙醇探针获得的AEDFs显示，表面通过高能肩峰的消失而发生改变，特别是在CSBt生物复合材料中。事实上，异丙醇获得的AEDFs在CSMMT中保持双峰分布，而在CSBt生物复合材料中变为单峰且对称，表明最高能位点的消失以及Bt表面被CS覆盖。📝

总结

这些数据共同指向一个核心结论：

CSBt（包覆体系）：数据表现为低表面能、高形态指数、单峰分布，证明壳聚糖完全覆盖了粘土表面，材料性质趋近于纯壳聚糖。

CSMMT（插层体系）：数据表现为高表面能、低形态指数、双峰分布，证明壳聚糖主要插入层间，材料的外表面依然保留了粘土的物理化学特性。

S. Bensalem 的近期文章
