解析雷尼绍光学测头信号传输技术

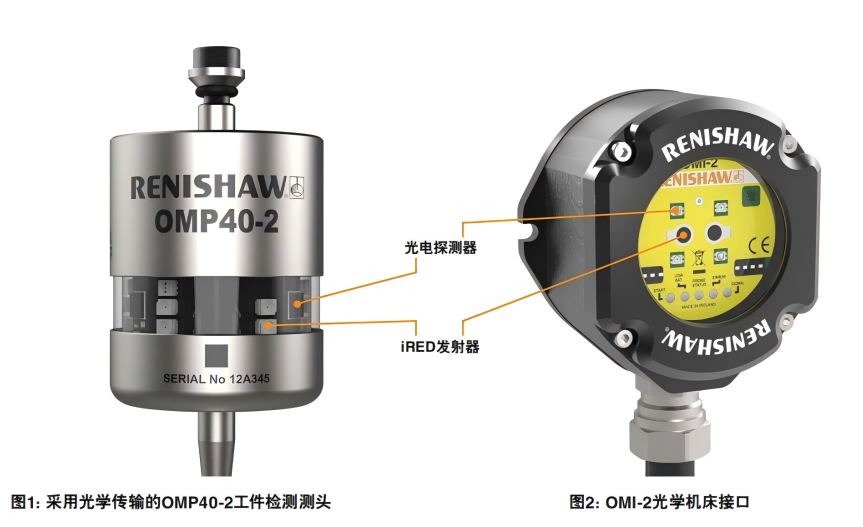

调制光学传输采用红外光信号，以视距路径进行通信，最远有效距离可达6米，并可通过反射进一步增强传输效果。该技术目前已广泛应用于雷尼绍的光学工件检测测头系列及OTS接触式对刀仪，成为新一代工业测量的信号传输标准。

测头与接收器之间的光学传输信号被编码为一系列闪烁信号。雷尼绍产品采用调制传输协议，具备高度稳定性，并能有效抵御其他红外光源的干扰。

当工件检测测头从刀库取出并安装至主轴时，可通过接口发送开启代码将其激活。雷尼绍的调制传输协议可防止因光学干扰导致测头误启动，从而避免电池电量的浪费。

该编码机制支持通过单一接口分别激活多个测头。例如，一台具备自动托盘更换功能的机床可配备一个光学工件检测测头，以及两个光学对刀仪 (OTS)，这两个对刀仪分别安装在两个托盘上，从而确保对刀和刀具破损检测功能始终可用。

雷尼绍的调制传输协议是一套高度稳定可靠的系统，经测试及实际应用验证，能够有效抵御阳光、荧光灯等常见光源的干扰。它的编码机制确保荧光光源几乎不可能模拟测头信号，而进一步的检测与过滤技术则为系统提供了额外的保障。

配有OSI的OMM-2及可选的第二个OMM-2

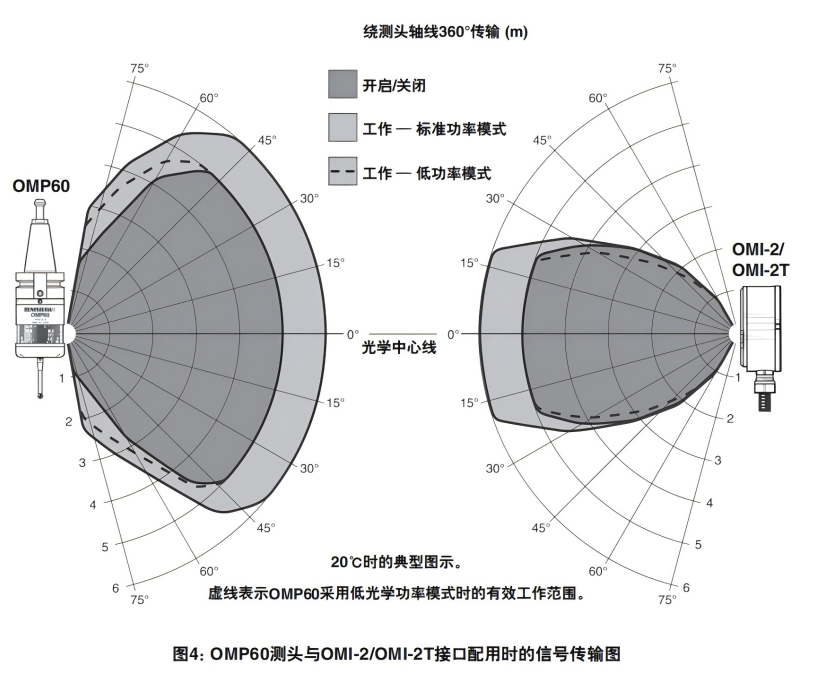

调制光学传输系统具有方向性，测头与接收器之间设定明确的工作窗口，如图所示。将系统组件沿光学中心线方向安装，可实现最大传输距离。

测头的尺寸会影响其信号传输范围；雷尼绍小型测头（型号中含有数字40或400）因配备的红外发射二极管 (iRED)数量较少，红外光强度较低，传输距离因此受限。不过，这类小型测头主要用于小型机床，所需通信距离本身较短，足以满足使用需求。
