项目概况

试验目的：采用3D-radar三维探地雷达对大修后的高速公路进行罩面和基层的探测研究；
试验地点：潭邵高速，西至N27.719°E112.292°，东至N27.906°E112.864°；
试验设备：3D-radar三维探地雷达，主机：GeoScope IV，天线阵：DX1820 ，拖车安装。

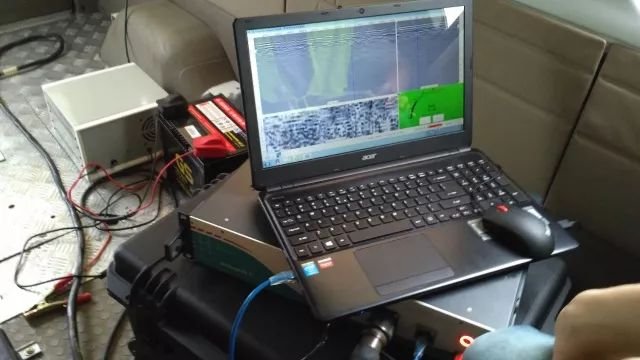

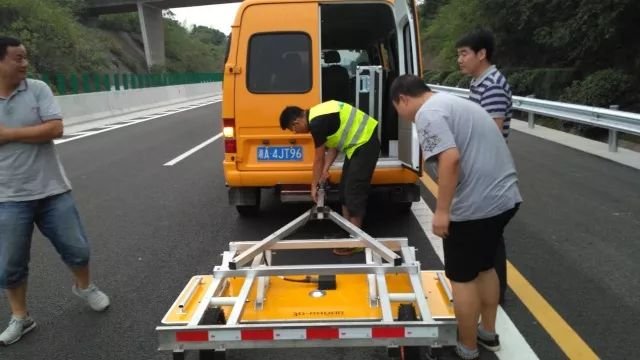

现场测试图

测试路段

本次测试路段为潭邵高速上行方向超车道，总长约61KM，分两段采集。该段路刚进行完大修。

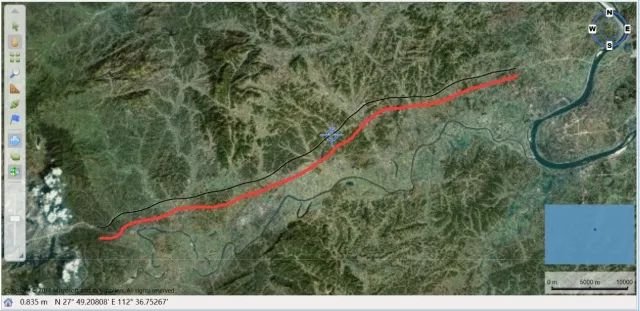

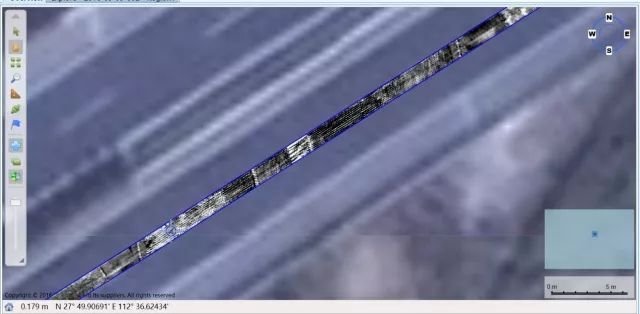

试验路段在电子地图上的显示

数据分析与解释

采用3D-Radar公司数据分析软件3dr-Examiner V2.94进行数据分析，介电常数按5估算。

从雷达图像可以看出，连续配筋路段，钢筋网连续可见，罩面层厚度均匀，界面平整。

旧路面加铺路段，新铺沥青层厚度均匀，界面平整。与旧路面界限清晰。基础垫层可见。

对于桥梁，伸缩缝，钢筋网，箱梁接头等均清晰可见。

偶然遇到地下有不明杂波，建议配合其他仪器再次探查。

结论

3D-radar三维探地雷达工作良好，性能先进，探测速度快，探测精度高，可以清晰区分公路罩面与基层之间的不同层面，适用于大范围的公路施工质量检查及病害查找。

GeoScope三维探地雷达介绍

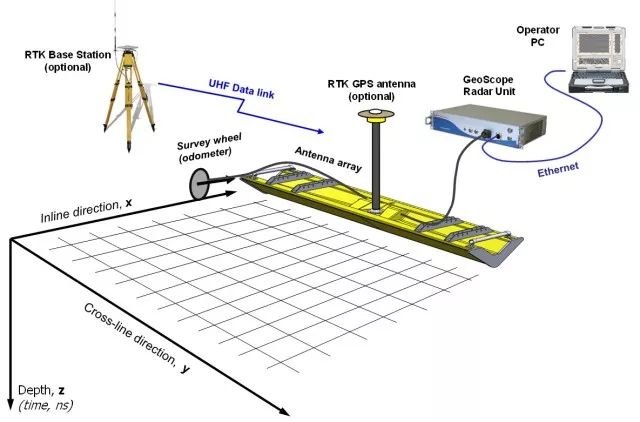

GeoScope三维探地雷达系统是美国3D-Radar公司推出的是一套功能强大、灵活性高的地下无损检测工具，使用三维探地雷达采集公路、机场跑道、市政道路结构内部的信息，提前发现脱空、含水、大面积裂缝等病害并进行预防性养护正逐渐成为建设数字型智慧城市的重要组成部分。美国3D Radar正作为这一领域的全球领军者引领着行业的发展。

三维雷达系统GeoScopeTM使用了数字步进频率技术，可针对各种不同的应用，采用不同的频率范围，通过采集软件参数设置来控制整个频谱，优化探测深度和雷达系统分辨率之间的关系，从而获得最佳的探测目标图像质量；同时GeoScope使用了电子扫描天线阵技术，能够进行快速和精确的三维勘查，实现了真正的三维探测；GeoScope采集软件可以实时显示三维图像，是目前市场上唯一实现现场三维成像的探地雷达系统。
