岛津透射型衍射光栅闪亮登场

2026-04-10 12:12:56, 经营企划部 岛津企业管理（中国）有限公司

岛津透射型衍射光栅是一款复制型光栅，采用岛津擅长的全息曝光法和蚀刻工艺技术匠心而成，采用直入射方式，便于组装。可应用于小型光谱仪、超光谱照相机等生产制造，助力您实现透射型光学系统的小型化。

标准品可提供100条/mm、150条/mm、200条/mm、300条/mm、600条/mm共5种规格。可在基底材质、AR镀层、外形尺寸上进行个性化定制，向您提供满足您要求的产品。


岛津透射型衍射光栅






特点

  1. 受装配校准误差影响小，易于安装。

  2. 偏振光影响低。

  3. 母版光栅采用全息曝光法和离子束蚀刻法对光栅刻线进行闪耀加工，确保特定波长范围内的高效率。

  4. 通过自有的复制工艺，提供高质量的产品。

  5. 可根据您的需求，进行个性化定制。

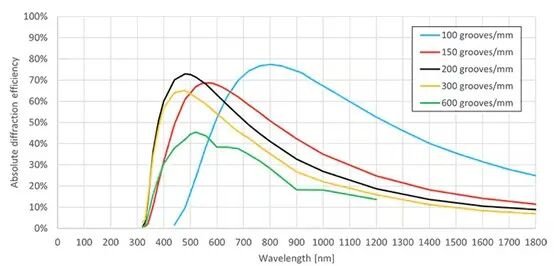

衍射效率

（+1阶光，0°入射，无偏光）

*此为一次测试案例，非保证值

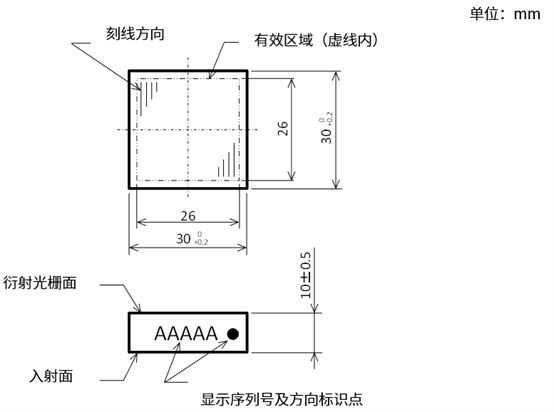

外形图（第三角法）

光学系统配置例

透射型衍射光栅的衍射方程式

岛津的透射型衍射光栅，如上图所示，在衍射光栅的里面入射垂直的光。
 此时，入射角α=0，因此衍射光栅的方程式为：

sinβ=Nmλ

此时，β为衍射角，N为刻线数，m为衍射次数，λ为波长。衍射次数m使用时请选择+1。





更多产品信息，敬请联系

optical@shimadzu.com.cn
