Apreo扫描电镜在砂岩中的应用

对同一晶面而言，在某些入射方向，电子被散射的几率较大（相当于禁道），而在另一些入射方向，电子被散射的几率较小（相当于通道），这种现象称为电子通道效应。

砂岩岩心样品直接敲断，露出新鲜的断口，并用Apreo 2场发射扫描电子显微镜观察其断口。从下图中可以看出砂岩断口含有六角形晶柱的石英，且石英之间有粒间孔，粒间孔之间填充有片状绿泥石和书页状高岭石。

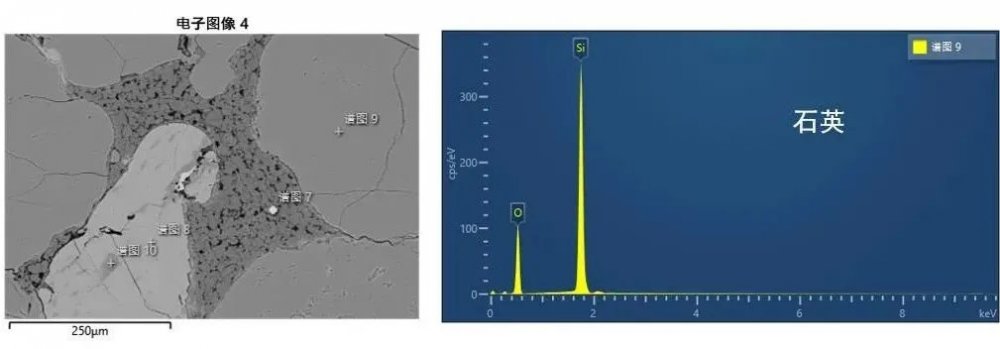

将砂岩样品冷镶嵌、磨抛至抛光态，扫描电镜及牛津能谱观察。从下图砂岩抛光态结果来看，主要由石英组成，粒间孔隙的填充主要为片状绿泥石及书页状高岭石，偶见柳叶状水/白云母。

想要观察整个砂岩中粒间孔的分布，我们利用Maps拼图功能，得到HFW≈1.6cm的视图，从视图中可以看到，颜色较深的区域都是粒间孔，有的粒间孔充填高岭石及绿泥石，少量水/白云母。

1、样品为中粗粒长石石英砂岩；

2、主要矿物为石英、斜长石、钾长石，偶见锆石、帘石、磷灰石、金红石、石榴子石等副矿物；

3、颗粒间胶结物为黏土矿物，其中以发育书页状高岭石、叶片状绿泥石为明显特征，偶见柳叶状水/白云母；

4、粒间空隙发育，为油气储藏运移提供了空间；
