仪器名称：便携式水质检测仪

仪器型号：HD-B100  HD-B200

生产商：山东霍尔德电子科技有限公司

前言

感谢您选用山东霍尔德电子科技有限公司便携式多参数水质检测仪。本手册详细介绍仪器的型号规格、操作流程、注意事项及故障排除方法，帮助您正确、安全使用仪器，充分发挥其性能优势。

本仪器专为我国水情及国家相关标准开发，具备性能稳定、测量准确、操作简便、便携性强等特点，可灵活满足实验室及户外现场检测需求。使用前请仔细阅读本手册，严格按规范操作。

目录

第一章 产品概述

第二章 型号规格与技术参数

第三章 仪器安装与开机

第四章 仪器操作指南

第五章 注意事项及故障分析排除

第六章 打印纸更换方法

第七章 技术支持与售后保障

第一章  产品概述

1.1 产品简介

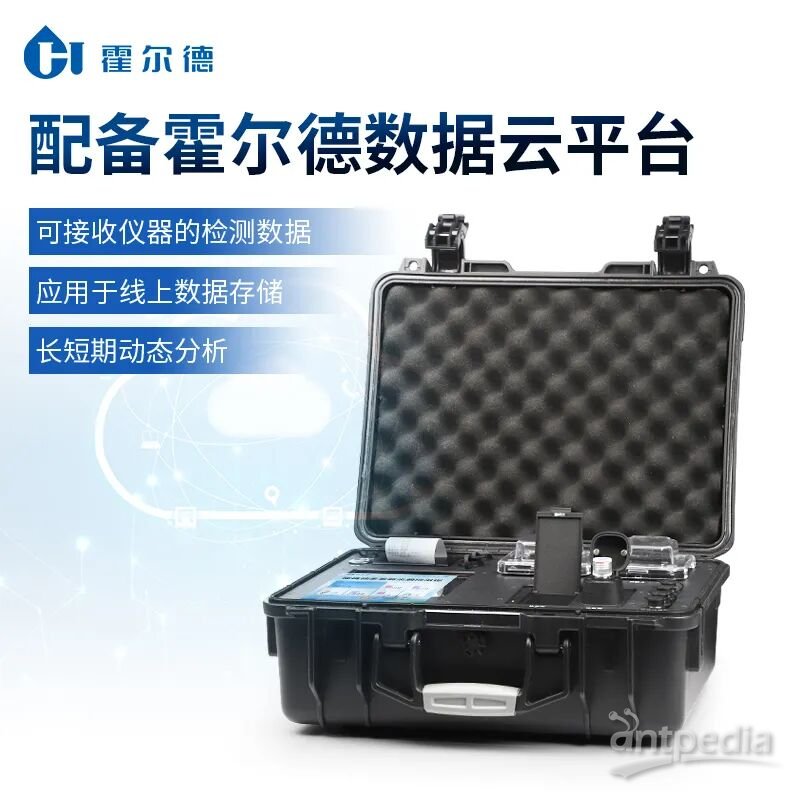

霍尔德电子便携式水质检测仪采用高强度PVC工程塑料手提箱设计，实现消解、检测一体式集成，无需额外配套设备。仪器搭载安卓智能操作系统，配备8英寸高清液晶触摸屏，采用光纤检测技术及进口光源，内置大容量锂电池，支持比色皿、比色管双模式检测，部分型号可扩展传感器检测功能，兼顾精度与便捷性。

1.2 核心优势

便携一体化：消解、检测集成，内置锂电池，户外无需外接电源即可完成全流程操作。

检测精准：进口光源+光纤检测，示值误差≤±5%，重复性＜0.5%，光学稳定性强，数据可靠。

操作便捷：安卓智能交互，内置教学视频，支持预制试剂，新手可快速上手。

功能强大：支持多参数检测、数据上传、曲线标定，可定制检测项目。

高效省时：双温区8孔消解仪，检测、消解可同时进行，提升工作效率。

1.3 应用场景

本仪器适用于生活污水、工业废水、地下水、地表水检测，广泛应用于环保监测、科研教育、工业生产、疾控检测等领域，适配环境监测站、高校、污水处理厂、各类企业及检测实验室。

第二  章型号规格与技术参数

2.1 型号区分（HD-B100 / HD-B200）

2.1.1 共同参数

2.1.2 型号差异

2.2 检测项目

2.2.1 分光模块检测指标（通用）

常规指标：COD、氨氮、总氮、总磷、浊度、色度、悬浮物、溶解氧、pH等；

消毒类指标：余氯、总氯、二氧化氯、有效氯等；

重金属指标：铜、铬、锌、铁、镍、镉、铅、砷等；

其他指标：硫酸盐、氟化物、硫化物、挥发性酚、甲醛等。

2.2.2 传感器模块检测指标（仅HD-B200）

支持pH、ORP、溶解氧、电导率、浊度、污泥浓度、COD、氨氮等几十种传感器检测。

2.3 功能特点

2.3.1 通用功能（两款通用）

双比色系统，支持预制试管（360°旋转）和比色皿检测，稳定性强；

双温区8孔消解仪，可快速消解COD、总磷等指标；

云平台数据管理，支持线上存储、动态分析及无线/有线上传；

支持自建标样曲线，内置教学视频，配备预制试剂，操作便捷；

具备GPS定位、常用项目置顶功能，可定制检测项目，检测与消解可同步进行。

2.3.2 专属功能（仅HD-B200）

4个传感器接口，插入即测，浓度直读；

传感器检测支持定时/手动储存、打印，可与检测、消解同步进行。

第三章  仪器安装与开机

3.1 仪器功能区介绍

仪器核心功能区包括电源开关、触摸显示屏、电源插孔、热敏打印机、USB口、RJ45接口、比色皿池、比色管池、传感器航空插口（仅HD-B200）、双温区消解区，便于快速识别操作。

3.2 安装流程

将仪器放置在平稳水平平面上，检查外观及内部无破损、无异物；

连接电源线（AC220V±10%/50Hz），如需有线网络或传感器（HD-B200），分别连接RJ45接口或航空插口。

3.3 开机流程

打开电源开关，等待15秒左右，仪器完成启动并显示主菜单；

主菜单包含水质检测、项目管理等核心功能，通过触摸屏点击操作，支持中英文输入法。

第四章  仪器操作指南

4.1 消解操作

开机后，点击屏幕右侧红色火苗图标（消解浮标），进入消解界面；

分别为消解1区、2区选择对应消解项目，点击“启动”，屏幕显示实时温度和剩余时间；

消解过程可点击“关闭”终止，操作完成后点击浮标返回主界面。

4.2 水质检测（分光模块）

主菜单点击“水质检测”，可选择性填写样品信息；

按试剂说明添加试剂，反应完成后选择检测项目，按提示依次放入空白样品、待测样品，点击“确定”启动检测；

检测完成后，可点击“数据打印”“数据上传”，常用项目可点击“置顶”便于后续操作。

4.3 电极检测（仅HD-B200）

将传感器插入仪器右侧4个航空插口（任意接口均可）；

主菜单点击“电极检测”，几秒后屏幕显示传感器检测数值；

可开启定时存储或手动存储、打印数据，点击“查看历史”可查询过往记录。

4.4 项目管理

可对比色皿、比色管、消解项目进行管理：消解项目可修改预设温度和时长；比色类项目可修改曲线数据或删除曲线，操作完成后自动保存。

4.5 标样曲线

支持曲线测试、编辑、新建、删除：测试可调取现有曲线检测；编辑可添加浓度点、拟合曲线；新建需输入项目信息并选择检测通道；删除直接点击对应曲线的“删除”图标即可。

4.6 历史记录

主菜单点击“历史记录”，可按时间查询检测数据，支持单条/多条记录的上传、打印、导出（U盘）、删除，点击记录可查看详细信息。

4.7 用户设置

主菜单点击“仪器设置”，可完成WiFi连接、云平台上传设置、打印选项自定义、界面产品名称修改、登录管理、时间校准等操作，WiFi连接可自动同步北京时间。

4.8 培训服务

主菜单点击“演示视频”，可观看各检测项目操作教程，滑动屏幕可查看更多视频，快速掌握操作方法。

第五章  注意事项及故障分析排除

5.1 注意事项

5.1.1 操作注意事项

比色皿检测时需靠紧检测口，比色管检测前需保持光面洁净；

请勿随意修改现有样品曲线，消解时反应管需放至消解孔底部；

检测完成后及时清洗比色皿、比色管，仪器放置于通风、无阳光直射、无腐蚀环境，周围预留10cm以上空间。

5.1.2 安全注意事项

实验时佩戴防护眼镜、耐酸碱手套及防护服，严禁湿手拔插电源线；

仪器不防水，避免淋湿、剧烈碰撞，严禁擅自拆解维修；

实验废液集中处理，严禁随意倾倒，实验室严禁饮食，试剂沾肤需立即用清水冲洗。

5.2 故障分析排除

第六章  打印纸更换方法

按打印机箭头指示，扣出旋转扳手并旋转至指定位置，打开纸仓盖和走纸轴；

将57*30mm热敏纸装入纸仓，拉出一截纸头（纸头从纸卷上方拉出）；

压合纸仓盖，将扳手推入复位，完成更换。

第七章  技术支持与售后保障

霍尔德电子始终致力于为用户提供全方位、高效的技术支持与售后服务，确保仪器稳定运行，助力用户解决使用过程中的各类问题，具体服务内容如下：

1.免费技术咨询：提供24小时技术咨询热线，专业技术人员为用户解答仪器操作、校准、故障排查等相关问题。

2.操作培训服务：免费为用户提供仪器操作、校准、维护等专项培训，可根据用户需求定制培训内容，确保操作人员能够独立、规范操作仪器。

3.远程技术支持：通过远程控制、视频指导等方式，快速解决用户使用过程中遇到的简单故障，减少停机时间。

4.质保期限：仪器整机质保1年，质保期内非人为损坏可免费维修、更换部件。

5.维修服务：质保期外，提供优惠的维修服务，维修完成后提供校准服务。

6.耗材供应：长期提供仪器专用耗材，确保耗材供应及时，价格透明，可通过官方渠道直接采购。
