从原理到方案：光纤光谱仪如何搞定薄膜厚度测量？

薄膜厚度的测量是许多领域中重要的技术问题，尤其是在微电子、光学和半导体制造等领域。不同的薄膜厚度范围和材料特性需要采用不同的测试方法。

薄膜厚度测量技术的发展经历了多个阶段，从早期的简单方法到现代的高精度技术，这些技术在材料科学和工业应用中扮演着重要角色。

早期的薄膜厚度测量方法主要依赖于光学显微镜和电子显微镜等设备。这些方法虽然能够提供一定的厚度信息，但通常缺乏足够的精度和分辨率，特别是在纳米尺度上。随着技术的进步，非接触式测量方法逐渐成为主流。

选择合适的测量方法需要根据具体的薄膜材料、厚度范围以及应用需求来决定。例如，在半导体制造中，椭偏法和激光干涉法因其高精度而被广泛使用；而在摩擦学研究中，超声反射法则提供了非侵入性的现场测量能力。

干涉法作为最常见的非接触式膜厚测量方法之一，在微米级及纳米级样品的厚度测量场景得以广泛应用，如通过光学测膜厚仪、白光干涉薄膜厚度测量仪等，对PCB板的涂覆材料，半导体薄膜等材料厚度测量。这类场景的样品通常较薄，通常为数微米或者纳米级，且一般为透明薄膜，薄膜的厚度对其性能和应用效果具有重要影响，因此要求较高的测量精度（纳米量级）。

当光照射到薄膜表面时，由于薄膜与基底的折射率和消光系数不同，光在薄膜与基底之间会产生干涉现象，导致反射光存在相位差，从而在光谱上形成干涉条纹。通过分析这些干涉条纹，可以推算出薄膜的厚度。

如下图所示，在折射率为 n₁ 的基板上镀有折射率为η（复数折射率η=n+ik)，厚度为d的平面介质薄膜，空气折射率为 n₀，当一束振幅为A的光从空间以θ入射（由于在实际测量中θ角一般很小，对测量的影响可忽略不计，因此通常认为垂直入射，即θ=0°），发生折射及反射，折射光又在膜层中经过多次反射，最终会在上表面输出一系列反射光。

根据多光束干涉原理，可得到反射光复振幅为：

r1, r2分别为空气-薄膜界面和薄膜-基底界面反射率，根据干涉原理可以得到相邻两束光由于光程差产生的相位差为：

进而可得到反射率R：

其中

在薄膜吸收很小的情况下，n, k变化可忽略，反射率极大值和极小值出现在

，m=0, 1, 2, ...

白光入射时，可以得到干涉亮暗条纹出现条件，亦即白光干涉光谱对应谱线波峰、波谷位置：

硅基板上玻璃薄膜的反射光的干涉图谱

薄膜的厚度可通过曲线极大值与极小值计算：

，

M为两个极大值或极小值之间的干涉条纹数，M=1表示相邻两个极大值（波峰）或极小值（波谷）；

也可通过相邻的波峰（λ1）与波谷（λ2''）来计算薄膜厚度：

实际测量过程中，会根据多组波峰波谷对应波长，获得多个薄膜厚度数值，取其平均值以减小测量误差。

光纤光谱仪在薄膜厚度测量中的应用也是基于白光干涉原理。即通过分析反射光谱曲线中的干涉峰来确定薄膜的厚度。不同膜层厚度所需的光谱仪配置也有所不同，比如波长范围和分辨率的选择。

具体来说，光纤光谱仪通过将稳定光源发出的光经过Y型光纤传输至样品表面，并收集反射光，然后将光信号传输到光谱仪中进行处理。光谱仪软件分析并给出反射光谱曲线，根据膜厚及曲线波峰波谷λ关系，以及预先知道的材料光学参数（折射率和消光系数等）进行进一步数据运算，即可得到薄膜厚度。

这种方法具有高精度、快速测量的特点，并且适用于半导体、镀膜、面板和功能薄膜等多个行业。

光纤光谱仪的另一个优势在于其非接触式测量的特点，这使得它在实际应用中能够避免对薄膜造成破坏。同时，由于其结构紧凑、体积小巧，适合原位快速实时监测，可实时监测薄膜厚度。除了单层膜厚测量外，也可用于多膜层厚度测量应用。

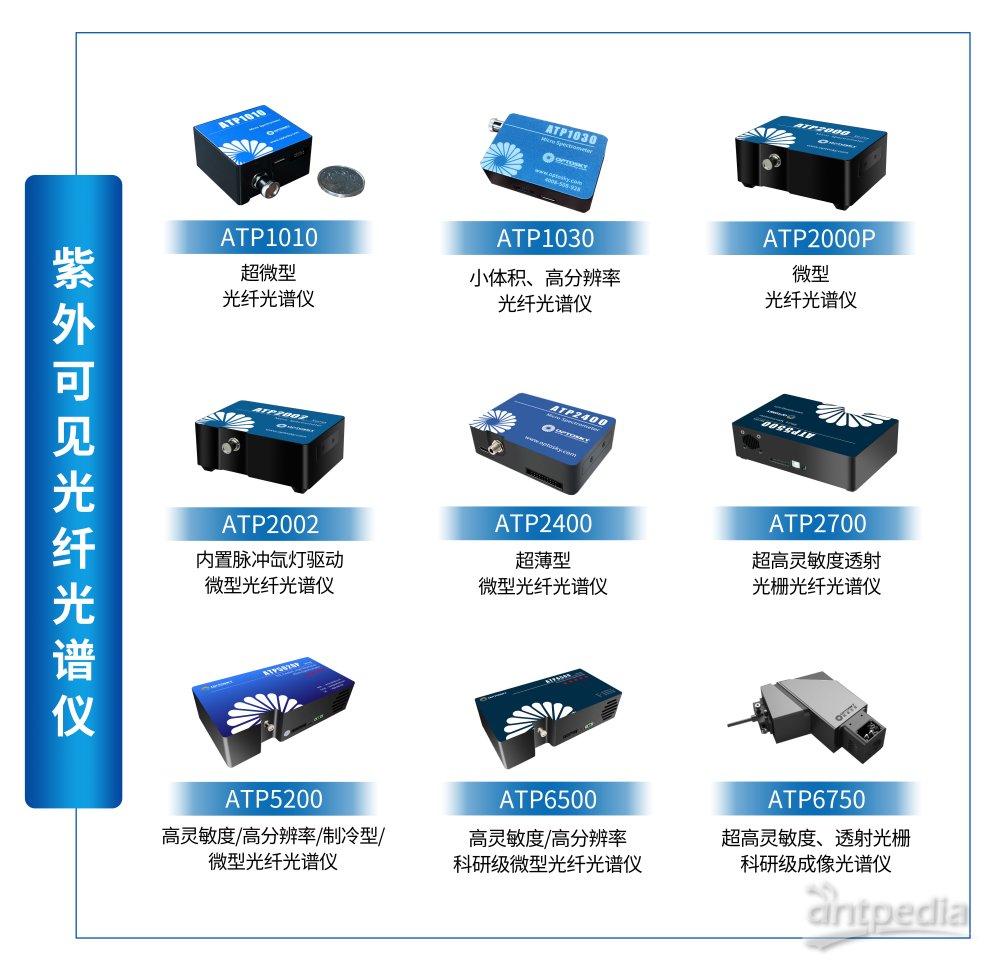

产品推荐：
