只增加一组 1R1C，就能把电流回读精度从 ±10% 拉回 ±3% 吗？

此研究针对现代高性能计算（ASIC）与通信电源需求中，因追求极致效率而采用的超低DCR电感所衍生的电流传感误差问题，提出了一种创新的补偿电路设计。核心成就包括：

1.高精度电流回读：在工业级电源模块产品中实现了±3%以内的电流回读精度，远优于业界同类产品的±10%

2.低成本与高易用性：仅需额外增加一个电阻与一个电容（1R1C），即可有效抵消控制器引脚的漏电流干扰

3.显著提升噪声免疫力：通过对称式滤波网络设计，将开关节点的抖动从260ns大幅降至20ns

4.宽温稳定性：在-45°C至125°C的极端环境下，依然保持优异的传感线性度与准确度

此研究由全球领先的模拟芯片巨头Analog Devices Inc. (ADI)的Power μModule产品部门主导。

主要作者包括Shuilin Tian、Wesley Ballar、Xuebing Chen、Yingyi Yan、Zhengyang Liu、Richard Ying与Eddie Beville。

该团队在电源管理IC设计与高性能电源模块封装技术领域具有深厚的学术与产业影响力。

在当前的半导体与硅光子系统供电架构中，DC-DC转换器正朝着高电流、低电压与高效率的方向演进。为了减少传导损耗并提升效率，电感器的直流电阻（DCR）已被压低至极限（通常低于0.5mΩ）。

传统上，业界广泛采用无损DCR电流传感法，其原理是利用一个与电感并联的RC网络，当时间常数满足τRC = L/DCR时，电容两端的电压即等于DCR两端的压降，进而推导出电感电流。

然而，当DCR进入超低量级（例如0.4mΩ）时，出现了以下严峻的挑战：

信号微弱化：微小的DCR意味着传感电压极低，极易受噪声干扰，导致开关波形出现严重的抖动

漏电流导致的失真：商业化控制IC（如LTC3884）的传感引脚存在典型的±1μA（最大±3μA）漏电流

误差放大效应：漏电流流经RC网络时产生的电压偏置，在超低DCR的环境下会被放大为巨大的电流误差。

例如，在0.4mΩ的DCR下，仅1μA的漏电流就会产生约1.8A的回读误差；在最坏情况（3μA）下,误差甚至高达5.4A

因此，如何在不牺牲效率的前提下，解决超低DCR环境下的传感精度与噪声问题，成为了高性能电源系统设计的关键课题。

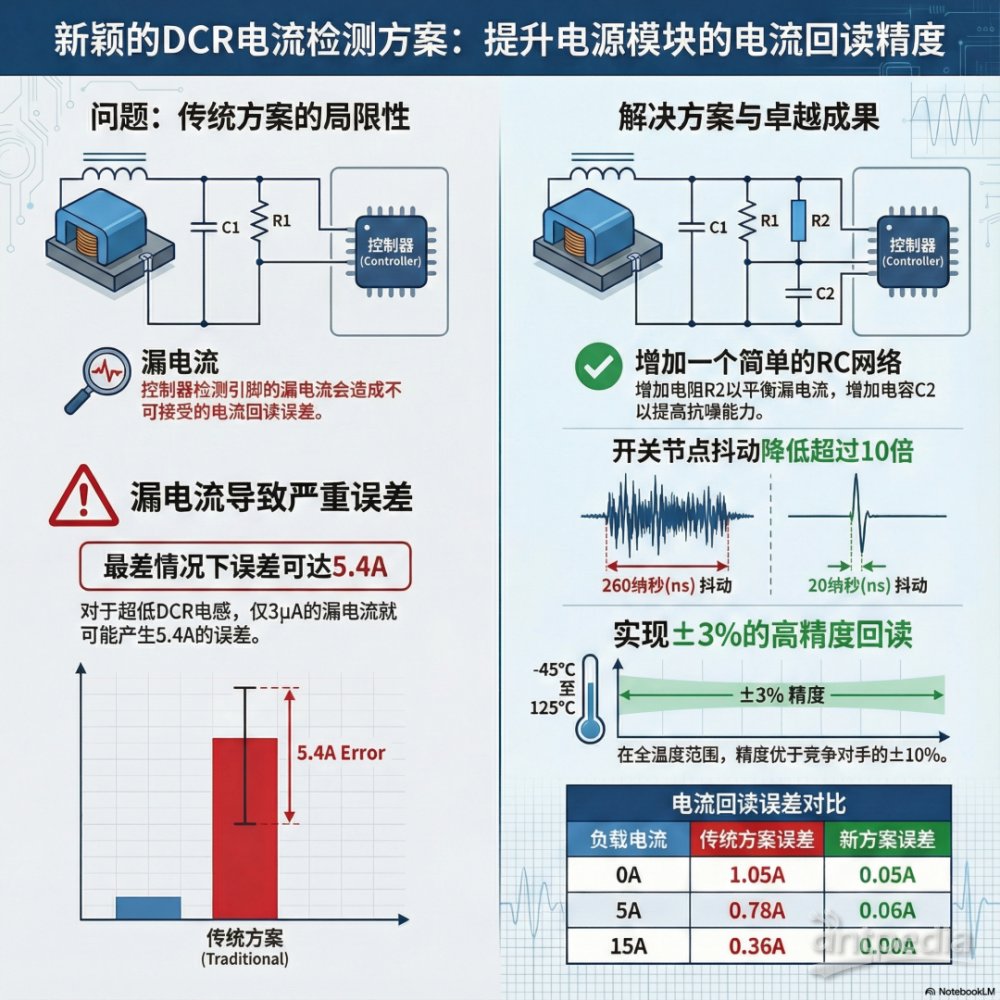

针对控制器引脚漏电流导致的直流偏置问题，以及超低DCR信号微弱引发的噪声敏感度，研究团队提出了一种巧妙且低成本的改良方案：

对称式漏电流抵消
研究团队观察到，商业控制器（如LTC3884）的内部电路结构中，sense+与sense-引脚通常具有高度对称性，这意味着两者的漏电流方向与数值几乎一致（典型值均为±1μA）。

基于此特性，此研究在传统的RC滤波网络基础上，于sense-引脚端额外增加了一个匹配电阻R_COMP。

当设定RCOMP = RSENSE时，漏电流在两端电阻上产生的电压降会相互抵消。

如此一来，跨接于传感引脚间的电压差就能真实反映电感DCR上的压降，从而大幅提升电流回读的准确度。

动态噪声免疫增强
除了直流精度的补偿，研究团队进一步在RCOMP上并联了一个电容CCOMP。

虽然CCOMP的加入并不直接影响直流电流的回读精度，但它与RCOMP组成的滤波环路能有效过滤来自开关节点的高频耦合噪声。

这对于DCR极小（信噪比低）的系统至关重要，能显著抑制控制回路的抖动现象。

为了验证上述方案在实际应用中的有效性，研究团队将该技术导入多款Analog Devices的Power μModule产品（例如LTM4680）进行测试。

实验平台构建
测试采用了一款**双通道降压转换器（Dual-channel Buck Converter）**模块：
．输入与输出设定：输入电压VIN = 12V，输出电压VOUT设定于1V至2.5V之间
．开关频率：设定在350kHz与450kHz以模拟典型ASIC供电环境
．电感器：采用电感值0.33μH且具备0.4mΩ超低DCR的工业级电感

．传感网络参数：
传统侧：RSENSE = 10kΩ，CSENSE = 8.2nF
补偿侧：RCOMP = 10kΩ，CCOMP = 10nF

对照组实验设计
为了形成严谨的对比，实验同时在两个通道上运行。通道1采用了本研究提出的改良型RC传感方案，而通道2则维持传统的单侧传感结构，以便观察漏电流补偿对电流回读准确度以及C_COMP对开关波形抖动的直接影响。

环境应力测试
考虑到半导体元件在不同温度下的特性漂移，实验在-45°C至125°C的极宽温度范围内进行，持续监测电流回读数据的线性度与稳定性。

电流回读准确度与I-V关系表征
研究团队对LTM4680模块进行了精确的负载电流扫描。数据对比显示：

．传统方案：在0.4mΩ的超低DCR条件下，当负载电流为0A（无负载）时，回读电流高达1.05A，这主要是由传感引脚的漏电流在单侧电阻上产生的偏置所致

．此研究方案：在相同的负载条件下，回读电流大幅降至0.05A，误差从1.05A缩减至接近于零

．满载表现：在30A的满载测试中，此研究方案将回读误差控制在±0.9A以内，即实现了±3%的工业级高精度，远优于同类竞品（如Intel或Renesas方案）高达±10% (±3A)的误差水平

全温度范围的线性度与稳定性
此研究在-45°C至125°C的极宽温度区间内对电流回读性能进行了表征。即便在环境温度剧烈变化的情况下，所有测试数据点（涵盖0°C、25°C、65°C、105°C等）均严格落在±3%的误差限制线之内。

这说明该对称补偿网络能有效抵消因温度引起的漏电流波动，维持了优异的线性度。

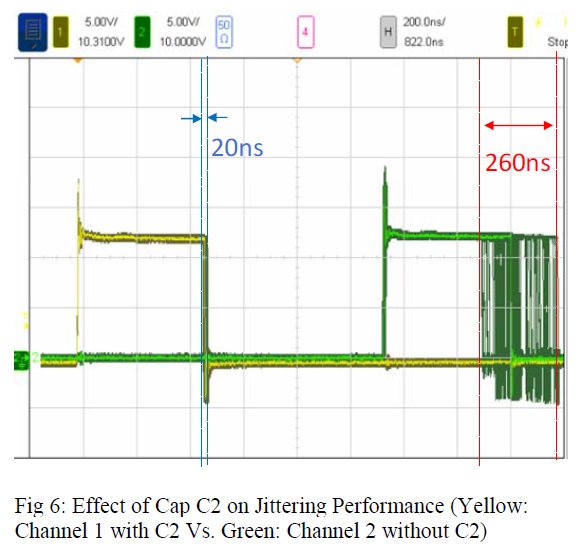

开关节点抖动的显著优化
在硅光子或高性能计算电源中，开关噪声会直接干扰信号完整性。本研究通过引入C_COMP滤波电容，针对开关节点的抖动性能进行了专项表征：
．实验条件：VOUT= 1.8V，ILOAD = 15A

．表征结果：
无CCOMP的通道：观察到严重的信号干扰，其抖动跨度高达260ns
具备CCOMP的通道：在加入10nF滤波电容后，开关波形的稳定性大幅提升，抖动降至仅20ns

这项结果证明，该方案不仅解决了直流精度问题，更显著改善了系统的动态稳定性与信噪比环境。

推荐使用光焱科技SPD2200

商用级SPAD单光子雪崩二极管效率整合型测试仪

此研究提出了一种创新且极具成本效益的电感电流传感补偿方案，成功解决了高性能电源模块在迈向超低DCR（0.4mΩ）时所面临的精度退化与开关节点抖动问题。

通过在传统滤波电路中对称地加入1R1C（RCOMP与CCOMP），研究团队不仅抵消了控制器引脚高达±3μA的漏电流干扰，还显著增强了系统的噪声免疫力。

实验证明，该方案能使电流回读精度从业界普遍的±10%提升至±3%以内，并将抖动从260ns大幅压缩至20ns，这对于需要极高供电稳定性的ASIC与硅光子系统而言，具有极高的应用价值。

对半导体与硅光子研究人员的启示
在追求极致效率的半导体供电架构中，传感信号的"微弱化"已成为常态。本研究展示了**电路对称性（Symmetry）**在解决微小信号失真中的关键作用。

这对专门从事半导体封装与精密测量的研究人员而言，提供了一个重要的思考方向：

当传感对象（如DCR）的物理限制达到极限时，通过后端电路的主动补偿与滤波优化，依然能实现系统层级的性能突破。

知识总结：一个形象化的类比
为了更直观地理解这项研究，我们可以将超低DCR电感的电流传感想象成在一场暴雨（高频开关噪声）中，试图测量一片树叶掉落时产生的微弱气流（微伏级传感信号）。

传统的传感方法就像是用一个单侧的精密天平，虽然灵敏，但会受到天平支架自身重量（引脚漏电流）的严重偏差干扰。

此研究的解决方案，本质上是在天平的另一侧加上了一个完全相同的砝码（RCOMP补偿电阻），并撑起了一把遮雨伞（CCOMP滤波电容）。这样，天平就能准确地反映出那股微弱的气流，而不受支架重量或雨滴冲击的影响，从而实现了极致环境下的精确测量。
