揭秘诺贝尔化学奖MOF材料的微观制备技术与策略

在材料科学的世界里，MOFs材料正以其迷人的多孔结构和广阔的应用前景吸引着全球研究者的目光。然而，要想真正看清这些微观结构的“真面目”，却离不开一项关键技术的支持——电子显微镜样品制备。

没有合格的样品，就没有清晰的图像。本文将带您深入了解MOFs材料电镜样品制备的技术细节与策略，揭示那些在精彩电镜图像背后的精细操作。

金属有机框架是由金属离子或簇与有机连接体通过配位键自组装形成的多孔晶体材料。它们拥有巨大的内表面积、极低的晶体密度以及可调节的孔尺寸和功能结构^[1]。

这些特性使MOFs在气体的存储和分离、催化以及药物缓释等领域具有诱人的应用前景^[1]。

然而，MOFs材料的微观结构决定了其宏观性能。像其他晶体材料一样，MOFs晶体也具有一些局域的非周期性的结构特征，比如表界面、缺陷和无序等，这些特征对于传质、吸附和催化具有重要的影响^[1]。

与传统材料不同，MOFs材料由于含有柔软的有机基团，在高能电子束照射下极为脆弱。传统的高分辨电镜无法观察MOFs，因为高能电子束会瞬间破坏MOFs的结构^[1]。

以前的研究表明，在极低剂量的电子束下MOFs是可以维持其结构的，但是传统的方法无法在低剂量电子束下获得高信噪比的图片^[1]。

这一矛盾使得MOFs材料的电镜样品制备面临着特殊挑战。

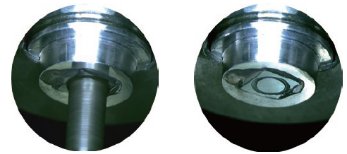

Leica EM TXP集铣削、切割、磨抛、冲钻等多功能于一体，利用集成的体式显微镜，无需移动样品，即可精确定位目标区域或进行其他调整，避免在独立显微镜和抛光仪器间的来回耗时校准。

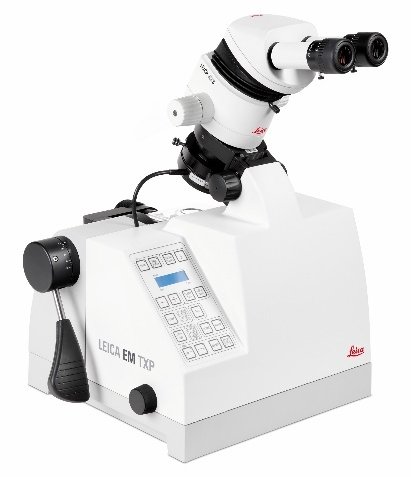

Leica EM TXP精研一体机

面对电子束敏感的MOFs材料，冷冻制样技术显示出独特价值。斯坦福大学的科学家们采用液氮将材料冷冻到零下170℃，在稳定样品的同时回调电子束的强度^[2]。

这种方法使他们成功获得了被捕获的二氧化碳分子的图像^[2]。

图片来源：Pixabay

冷冻技术抑制辐解损伤，联合低剂量电子显微成像，为晶体有机聚合物、超晶格结构等极端辐照易损材料原子、分子级精准、直观的显微成像提供了可行的解决方案。

Leica EM GP2自动投入冷冻仪，能实现快速液氮下冷冻。

对于不导电的MOFs样品，荷电效应会严重影响图像质量。解决方法包括：

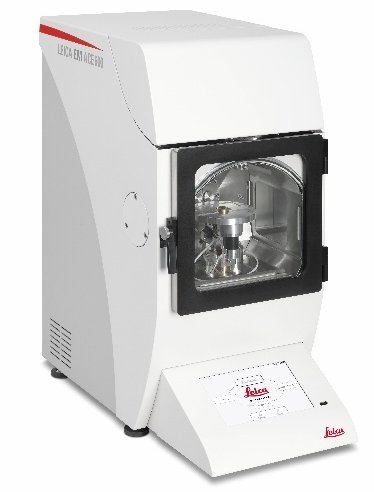

Leica EM ACE600 高真空镀膜仪

碳/黄金/铂金/钯/钨等靶材可选

MOFs材料电镜样品制备既是一门科学，也是一门艺术。从粉末分散到冷冻固定，从超声处理到导电涂层，每一个步骤都蕴含着对材料性质的深刻理解和技术细节的精准把握。

随着像低剂量电镜、冷冻电镜等新技术的不断发展，我们将能更清晰地揭示MOFs材料的微观结构奥秘，为设计性能更优异的新型MOFs材料提供关键支撑。

在微观世界的探索道路上，样品制备技术始终是打开未知大门的钥匙。正如一位科学家所言：“没有合格的样品，就没有清晰的图像。”当我们赞叹于高分辨率电镜揭示的绚丽微观世界时，不应忘记那些在样品制备环节中付出的智慧与汗水。
