HORIBA 携 EtaMax 首度亮相 SEMICON China 2026,助力中国化合物半导体加速跑

2026-03-26 14:38:54, HORIBA HORIBA(中国)



从材料研发到量产良率,化合物半导体的产业化之路,每一步都依赖于精准的“丈量”。自 2025 年完成对韩国领先化合物半导体晶圆检测企业 EtaMax 的收购以来,HORIBA 持续推进双方技术整合,将自身先进光谱技术融入量产量测端,构建起覆盖“从 Lab 到 Fab”的全链检测能力。



值此 SEMICON China 2026 召开之际,HORIBA 将首次全面展示整合后的检测方案,搭载 HORIBA 光谱技术的 EtaMax 样机将于 2026 年下半年部署至上海嘉定厚立方(C-CUBE,让中国客户在家门口即可体验新一代检测技术。这一系列动作,向中国市场释放出“国际技术与本土服务深度融合”的明确信号。


booth plan draft.pdf.png

SEMICON China 2026 HORIBA 展位号:N3-3101



技术破局:从表征到量产,打通“研产”断层

化合物半导体(如 GaNSiC)的研发周期长、工艺窗口窄,长期以来,实验室级别的精密表征与产线级别的快速量测之间存在一道无形的“良率鸿沟”——研发端积累的材料数据,往往难以在量产端转化为有效的工艺控制。


HORIBA 对这一痛点的破局之道,在于打通“Lab”与“Fab”的检测闭环:

  • 在 Lab HORIBA 在拉曼光谱、光致发光(PL)光谱、椭圆偏振光谱等尖端分析技术领域积淀深厚,是材料研发阶段“看清本质”的关键工具,支撑着从衬底评价到外延结构设计的全过程;

  • 在 Fab EtaMax 的加入补齐了最关键的一环——其 PL 晶圆检测技术将实验室级别的光谱精度,转化为产线级的自动化量测能力,实现对量产晶圆的全方位“体检”。


两者的融合,意味着 HORIBA 能够为客户提供从“材料应该怎么做”到“量产做得怎么样”的完整数据闭环,让研发数据直接指导产线工艺调整,让产线数据反向验证研发设计,从根本上提升良率爬坡效率。


2025 收购签约仪式

(左) Jung Hyundon, EtaMax Co., Ltd. CEO
(右)Dan Horiba, HORIBA,Ltd., 董事兼 HORIBA STEC, Co., Ltd. 总裁



产品矩阵:三大技术平台直击量产核心痛点

EtaMax 带来的不仅是设备的叠加,更是针对不同工艺节点的精准打击能力:

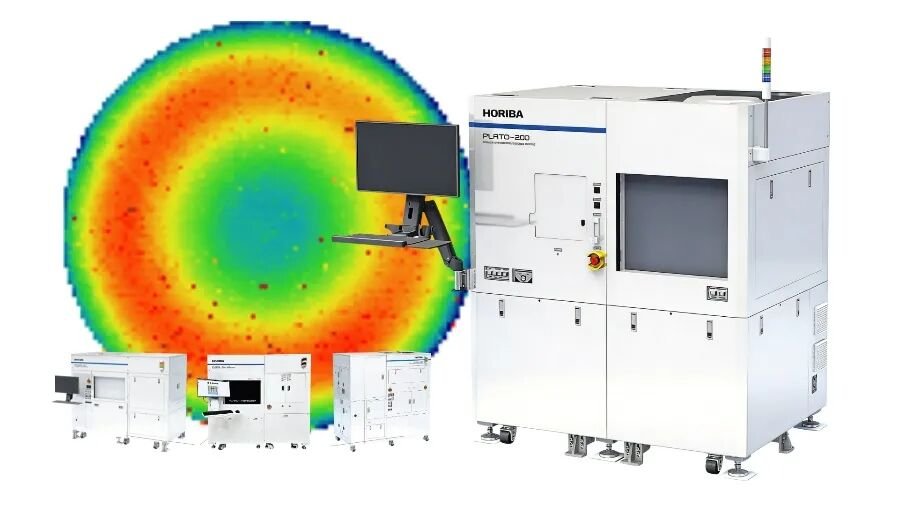

  • PLATO 系列全自动光致发光成像系统:面向 VCSELGaN HEMT 等高端器件的外延片量产检测,提供晶圆级的全景式图谱分析,精准测量 PL 峰值波长、强度、半高宽、铝组分、外延厚度乃至晶圆翘曲等关键参数。对于 VCSEL 器件,可直观呈现下陷点峰位均匀性;对于 GaN 结构,可同时表征 Al 组分含量与黄光比例——这些指标直接关联最终器件的性能与良率。

  • MiPLATO-SiC 系统:针对 SiC 衬底及外延片中复杂的缺陷问题,将高分辨率PL成像与深度学习算法结合,可识别晶圆上的每一处缺陷,进行光谱表征并自动分类与定位。面对 SiC 材料中数以万计的位错、层错、多型夹杂,这套系统将原本耗时数日的缺陷分析工作压缩至小时级,为 SiC 器件良率提升提供关键数据支撑。

  • PLIMA-LED系列:精准切入快速增长的 MicroLED 市场,支持从 COW 到 COC 乃至模组化的全流程在线检测。它将宏观与微区 PL 成像、高分辨 PL 线扫技术与 AOI 缺陷检测有机结合,可检测小至 2 μm 的 MicroLED 芯粒的发光强度、峰值波长、色度一致性、缺陷形貌与位置偏移等参数。在 MicroLED 从实验线走向量产线的关键阶段,这套系统是确保“每一颗芯粒都合格”的必备防线。


Etamax 全系列产品


在 Semicon China 2026 同期召开的 CS Asia 亚洲化合物半导体大会上,HORIBA STEC Korea 首席高管兼量测技术负责人 Hyundon Jung 博士将发表主题演讲 《光致发光光谱:氮化镓和碳化硅外延量测的必备技术》 ,深入剖析精准量测技术如何破解宽禁带半导体的产业化瓶颈。




中国速度:从“产品引进”到“服务扎根”

对于中国市场而言,技术的领先性只是入场券,服务的即时性与深度适配才是赢得信任的关键。HORIBA 深知,真正的“in China for China”不是简单的销售网络铺设,而是技术与本土工艺的“零距离”对话。


在本届 SEMICON China 展台上,参观者将可以近距离了解 EtaMax 全系列产品的技术亮点。为了让客户获得更直观的体验,HORIBA 依托其位于上海嘉定、投资超 亿人民币建成的厚立方(C-CUBE,正加速推进 EtaMax 技术的本土化承接。


根据计划,2026 年首批部署于上海厚立方(C-CUBE)的 EtaMax 全自动 PL 晶圆检测系统,将正式搭载 HORIBA 自主研发的高精度光谱仪,替代原有的第三方光学部件。这意味着,未来在中国市场推出的 EtaMax 系列产品,将在保留其原有产线级量测效率优势的基础上,融入 HORIBA 数十年积累的光谱分析内核,实现从“硬件集成”向“光谱技术原生整合”的跨越。


位于上海嘉定的 HORIBA 厚立方(C-CUBE)大楼


同时 HORIBA 将组建专属的本土化应用团队,配备演示样机与测试平台,这意味着 HORIBA 对中国的支持模式已从“间接支持”正式升级为“直接扎根”。中国客户获得的不仅是全球领先的检测设备,更是由本土专家提供的、贴合国内产线实际需求的技术咨询与售后支持。



共进:以国际技术为基,以中国速度为翼

2026 年,是 HORIBA 深化“材料与半导体”战略的关键之年,也是其在中国市场从“技术引入”迈向“价值共创”的新起点。通过整合 EtaMax 的卓越技术与厚立方的本土服务能力,HORIBA 正以实际行动诠释国际技术+中国速度的深度融合。


我们相信,只有扎根最深处的服务,才能托举起最前沿的产业。HORIBA 愿与中国化合物半导体产业链携手,以精准的检测数据赋能每一次创新,以高效的本土响应加速每一片晶圆的良率提升。


在即将到来的 SEMICON China 2026 上,欢迎您莅临 HORIBA 展台(N3-3101),共同见证 EtaMax 技术的魅力,探讨全链检测如何为您的产业破局提供关键支撑。


携手共进,检测未来。



关于 CS Asia 主题演讲预告
  • 演讲人Hyundon Jung(HORIBA STEC Korea 首席高管)

  • 演讲题目《光致发光光谱:氮化镓和碳化硅外延量测的必备技术》

  • 时间2026 年 3 月 26 日(扫码了解具体日程)

  • 地点:上海浦东嘉里酒店



·
