AZtec6.3 AutoPhaseMap 让多相材料的分析化繁为简

除了参数设置上的升级，还增加了元素分布、电子图像/相图叠加功能，方便对结果进行对比和优化；同时利用物相成分列表，进行成分的判断和相似物相的合并；基于相分布和元素对物相赋予颜色，便于结果的展示；支持Unity导航器，基于Unity的高通量数据采集能力，快速获得大范围的物相分布。

根据 AutoPhaseMap 输出的面积比例，结合Al和B₄C的密度，两者的质量百分含量分别为 72.7 wt.% （与投料比70 wt.%十分接近） 和27.2 wt.%。除了这两个相，分析区域内还存在一些富硅的杂质，尽管比例很低（约为0.1% ），依然可以被 AutoPhaseMap 识别出来。

某耐火材料中有两个主相：Al₂O₃ 和 SiO₂ ，其中 Al₂O₃ 相的颗粒大，单视场的相分析不具有统计意义。图4 为大面积拼接（LAM，Large  Area Mapping）的元素分布及 AutoPhaseMap 分析的相分布。大面积拼接功能可将设定区域分割成若干个小区域，逐个区域分析之后合并成一个大区域。图 4(a) 中两种相的衬度差异与 Al、Si 元素（图 4 b~c）的元素分布相对应。图 4 (d) 的 AutoPhaseMap 分析显示，Al₂O₃ 和 SiO₂ 相的面积比例分别为 55.5% 、43.1% ，其余为孔洞的面积占比。

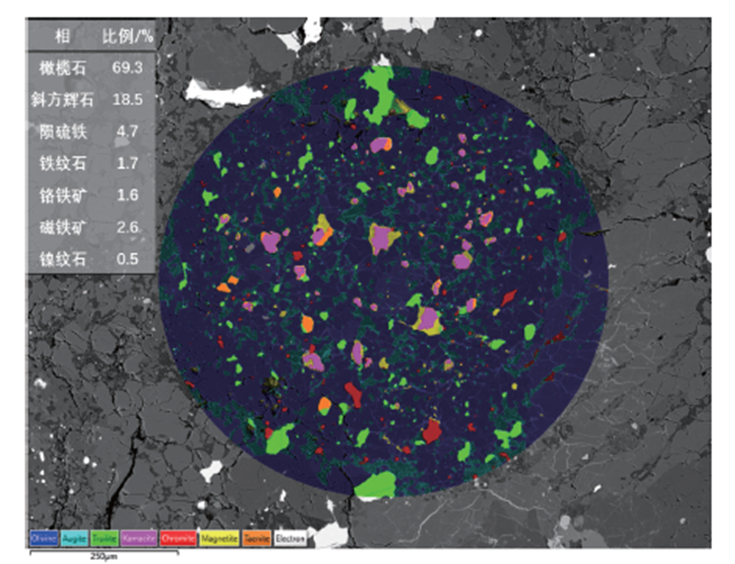

对于相组成复杂的地矿类样品， AutoPhaseMap 的相分析也有很好的表现。图 5是 AutoPhaseMap 分析得到的普通球粒陨石中球粒的矿物相分布，左上角是各矿物的面积比。其中橄榄石的比例最高接近 70% ，其次为辉石约占 19% 。陨硫铁占比4.7% 。铁纹石、镍纹石的比例分别是 1.7%、0.6% 。其余的相为铁的氧化物：铬铁矿、磁铁矿。铁纹石和镍纹石的差异在于 Ni 含量的高低，磁铁矿和铬铁矿的差别在于 Cr 元素，相区分难度很大。 AutoPhaseMap 的灵敏性非常高，可以轻易地区分这两组成分接近的矿物。

图6为某微焊点的EDS 及EBSD物相分析对比，两者的结果吻合。均可清晰展现Cu₃Sn/Cu₆Sn₅/Ag₃Sn等金属间化合物。利用EBSD，还可以准确的识别各相中晶粒的取向和尺寸，获得晶界和形变等晶体学信息，极大的丰富了对多相材料的结果表征。

从以上案例可以看出，使用能谱仪（EDS）获得多相材料的元素分布后、AutoPhaseMap 可对分析区域的元素分布进行处理，快速得到相的分布和比例，解析多相材料的物相组成，判断多相材料结构组成。还可以进一步结合电子背散射衍射技术（ EBSD） 技术，同时完成对多相材料元素和晶体结构的全方位表征。
