ZEISS CALYPSO软件可变策略编辑器，编程效率新突破！（内含案例分享）

2025-12-08 11:06:04, 蔡司工业质量



“ZEISS 可变策略编辑器”是自ZEISS CALYPSO 7.0(2020)版本软件中新增的一亮点功能。


用户可以定义自己的测量策略规则，该功能允许后续分配测量策略到元素。元素预定义策略的分类和条件可以通过对话框来定义。


ZEISS可变策略编辑器通过使用图形界面，可以很容易地创建自定义的预设测量策略，同时也可以应用到现有的测量程序中，提高编程效率。


风电轴承和滚子，作为风电轴承中的关键部件，是支撑风力发电机旋转部件（如风轮和发电机转子）的重要元件。这类工件的特点是尺寸类似大小各不相同。



通常，这类工件可以使用PCM功能编写测量程序，以实现降本增效。



上图展示了一部分程序界面，如果我们没有PCM模块，可否实现根据零件的尺寸设置测量策略的功能呢？答案是可以的！



软件中默认提供了6种通用策略，他们根据不同的探头类型分为功能性检查和过程能力分析类检测，它们只能调用，不可编辑。

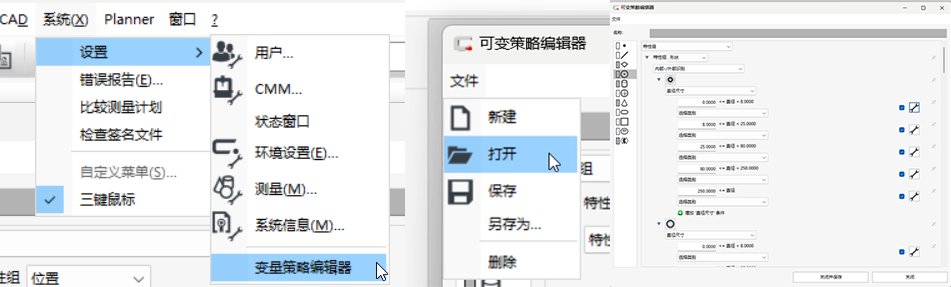

我们找到系统-设置-变量策略编辑器，打开可变策略编辑器，点击左上角的文件，这里可以打开上述6个策略，也可以创建适用于我们日常工作的策略。



以上图为例：当我们想测量圆的时候，输出特性为圆度，不同直径的圆可以指定不同的点数。


最后我们可以将设定好的策略另存，这样就可以随时调用了。


* 注：ZEISS 可变策略编辑器仅限于ZEISS CALYPSO 2020或更新版本。
