【硬核选型】从超高真空到光遗传学，Thorlabs多模光纤跳线终极指南

在光学实验与工业应用中，光纤跳线往往是连接各个精密核心组件的“生命线”。

然而，真实的实验环境往往充满了挑战：你需要将光引入自由活动的动物脑部？你的真空腔室达到了极苛刻的 10⁻¹⁰ Torr？你需要传输高达 50W 的连续激光？或者是中红外波段的极低损耗传输？

常规的光纤跳线在这些极限挑战面前往往败下阵来：自体荧光干扰信号、涂覆层在高温下释气、光纤在紫外照射下产生色心退化、高功率导致端面烧毁……

作为光学领域的可靠伙伴，Thorlabs 依托强大的自主研发与光纤拉丝能力，打造了一个极其庞大且细分的多模光纤跳线产品矩阵。 今天，我们将为您全面梳理 Thorlabs 的多模光纤跳线家族。无论您的实验环境多么特殊，在这里，总有一根光纤为你而生。

在光纤光度学（Fiber Photometry）中，我们需要检测样本内极微弱的荧光变化（如GFP或RFP）。普通光纤的组件在激发光照射下会产生可见光波段的自体荧光，严重掩盖真实的生物学信号。

• 核心亮点：采用极低自体荧光材料制造，专为 470 nm 和 565 nm 激发波长优化设计。

• 硬核参数：300 - 1200 nm 工作范围，提供 Ø200 µm 或 Ø400 µm 纤芯（0.50 NA），黑色护套极致防漏光。

• 使用秘诀：使用前进行光漂白（Photobleaching），即可使自发荧光降至最低并保持稳定。

做光遗传实验时，小鼠头部的负重必须尽可能轻。

• 核心亮点：跳线一端为标准的 FC/PC 或 SMA，另一端则集成了极细的 Ø1.25 mm (LC) 或 Ø2.5 mm (FC) 陶瓷/不锈钢插芯。

• 灵活轻便：极细的 Ø1.6 mm 或 Ø2.0 mm 外管保护，0.5 m 长的 Ø1.25 mm 插芯跳线重量仅有 7 g，最大程度减轻样本压力。

动物在笼内来回跑动，光纤打结怎么办？

• 核心亮点：跳线内置精密加工的铰接式旋转接头（带密封轴承），允许线缆自由平滑转动，彻底解决光纤扭绞受损的痛点。无透镜设计确保了超低的插入损耗和极小的旋转透射变化。

在真空腔室内，哪怕是一丁点环氧树脂的释气，都会毁掉整个实验。

• 极限真空：无护套裸纤设计，采用极低释气（NASA标准测试）的 353NDPK 环氧树脂与 304 不锈钢 SMA905 接头。所有产品双层真空密封发货，完美兼容低至 10⁻¹⁰ Torr 的超高真空环境。

• 耐受高温：采用特殊的聚酰亚胺（Polyimide）镀膜，可在 最高 250 °C 下连续工作（>8小时），或在 280 °C 下间歇使用。

你的光纤经常被踩踏，甚至被设备碾压？

• 变态级防护：双护套设计——内层 Ø3.0 mm 黑色 PVC，外层包覆 Ø6.1 mm 带塑料层的不锈钢套管。

• 实测数据：能承受一辆 1500 kg 汽车碾压，50 磅重物从 1 英寸高处砸下毫无损伤，刀片无法切断，绝对的“光纤界硬汉”。

• 极致闭光：双层结构在强光下弯曲也保证 100% 闭光（Light-Tight）。

传统光纤在传输高功率激光时，接头处的环氧树脂极易烧毁。

• 技术突破：采用空气隙（Air-Gap）插芯技术，光纤端面附近无任何能量吸收物质（无树脂、无涂覆层）。接头套管直接作为散热器，迅速将热量导出。

• 损伤阈值：可承受高达 50 W (CW) @ 980 nm的光束功率，专为自由空间耦合到光纤的高功率应用设计。

传统的石英光纤在中红外波段无能为力，而这就是氟化物玻璃大显身手的舞台。

• ZBLAN 光纤：透射范围 285 nm - 4.5 µm。

• InF3 氟化铟光纤：透射范围延伸至 310 nm - 5.5 µm。

• 低损耗与定制：OH 根含量极低，我们甚至提供两端镀中红外增透膜（4.0 - 4.6 µm）的版本，有效降低菲涅尔反射，专为对接量子级联激光器等敏感系统打造。

波长低于 300 nm 的紫外光会使普通光纤内部产生色心，导致透过率急剧下降（负感现象/Solarization）。

• 核心亮点：专为 180 nm - 1200 nm 频段设计，抵抗因紫外辐照产生的传输损耗。经初始紫外光曝光退化后，即可达到极佳的平衡透过率，是紫外光谱学与医疗诊断的理想选择。

• 应用痛点：天文光谱学中的焦比衰退（FRD）现象，以及激光二极管矩形光斑的耦合效率问题。

• 巧妙设计：采用 150 µm × 150 µm 的纯石英方形纤芯。方芯能促进模式混合，在远场产生均匀的平顶光束轮廓（Top-Hat Profile）。使用低应力环氧树脂封装，最大程度降低 FRD。

构建光纤干涉仪或低功率光纤激光器不可或缺的元件。

• 回射器：光纤端面镀有保护性银膜，提供 ≥ 97.5% 的后向反射率。

• 50:50 部分反射器：将光纤中 1260 - 1620 nm 的光波反射 48±2%，其余透射。免去了将光引出到自由空间分束的繁琐步骤。

除了上述的各种“特种兵”，Thorlabs 还备有海量库存的常规多模光纤跳线：

• 阶跃折射率常规跳线：两端 FC/PC 或 SMA-SMA，纤芯从 Ø10 µm 一直覆盖到极其粗壮的 Ø1500 µm。

• 混合接头跳线：FC/PC 转 SMA，完美适配不同仪器的接口。

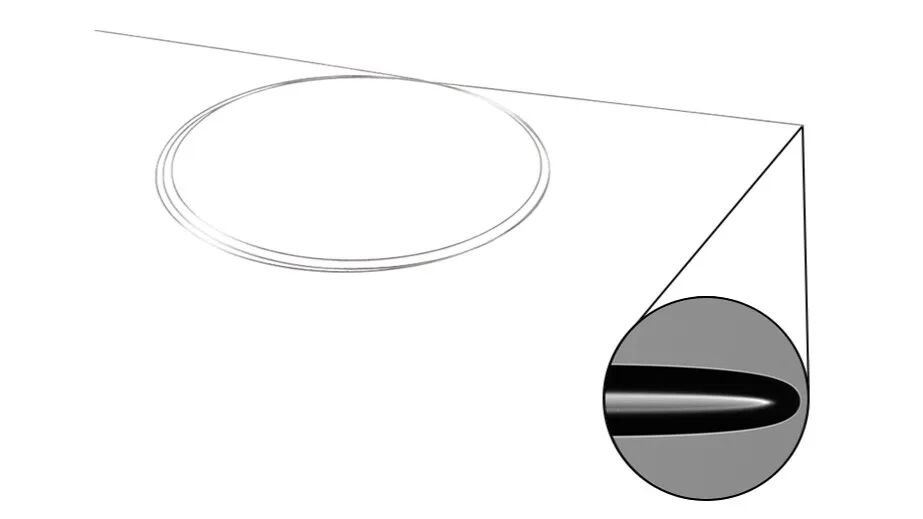

• 带裸纤平切端跳线：一端为接头，另一端为平切裸纤，方便您直接熔接到现有光学系统中。

• 渐变折射率 (GRIN) 跳线：集成 OM1/OM2/OM4 通信级光纤，高带宽、低模态色散。

为什么选择 Thorlabs？ —— 极致的定制与现货能力

如果我们在本页多达数十种的标准库存品中，依然没有您想要的那一款？没关系！

Thorlabs 最大的优势在于我们拥有自主的光纤拉丝塔、先进的 Vytran® 光纤处理设备以及经验丰富的终端加工团队。

• 全参数定制：无论是特殊长度、不同接头混搭、定制不锈钢套管，还是特定的增透膜处理，我们都能满足。

• 极速交付：许多定制跳线同样可以做到极短周期内发货，绝不让“等耗材”成为耽误科研进度的理由。

从浩瀚宇宙的天文光谱探测，到微观脑神经的光遗传学解码；从极寒的超高真空腔体，到数十瓦的高能激光传输。一根小小的光纤跳线，承载着科研人员对极致数据的渴望，也凝结着 Thorlabs 工程师对光学工艺的执着。

别让一根劣质的跳线，成为你实验误差的源头。
