光学选型指南 | 一文读懂分光镜（Beamsplitters）的原理与分类

在构建复杂的光学系统时，我们经常面临这样的需求：如何将一束激光精准地分成两路？或者反过来，如何将两束不同波长的光完美合成为一束？

实现这一神奇“光路魔法”的核心元件，就是分光镜（Beamsplitters）。

作为光学工程师案头必备的组件，分光镜的选型直接关系到整个系统的光路走向、能量损耗以及偏振状态。今天，我们就来系统盘点一下分光镜的底层逻辑，帮你理清立方体与平板、偏振与非偏振之间的关键差异，助你在下一次项目选型中游刃有余。

简单来说，分光镜是一种用于将入射光以指定比率分割为两条不同光束的光学组件。当然，光学系统往往是可逆的，你也可以反向使用它，将两条不同的光束组合成单一光束。

根据物理结构的不同，市面上的分光镜主要分为两大阵营：立方体分光镜和平板分光镜。它们各有千秋，适用于不同的应用场景。

顾名思义，它的外形是一个正方体。它是由两个典型的直角棱镜胶合而成的。其中一个棱镜的斜边表面镀有分光膜。

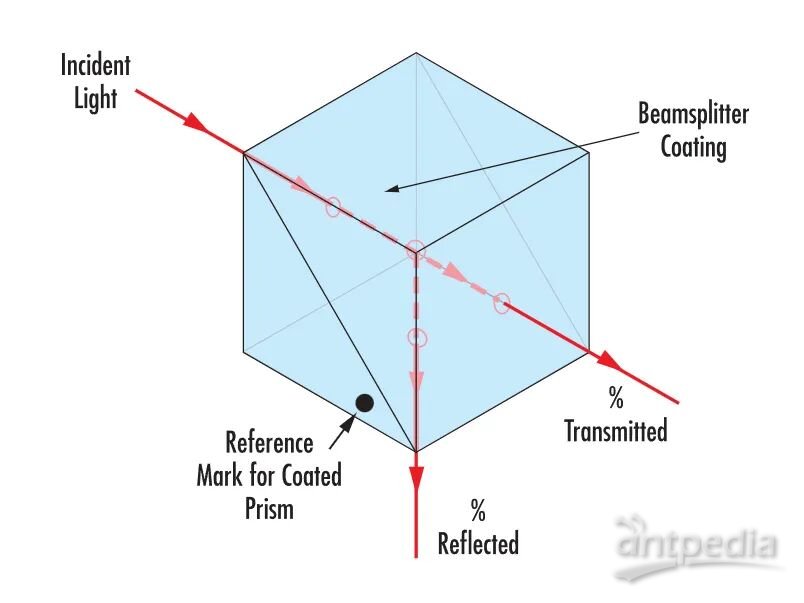

工程师避坑指南：为了避免高强度的激光损坏脆弱的胶合层，强烈建议让光线先透射到具有镀膜的那个棱镜中。通常，制造商（如爱特蒙特光学）会在该棱镜的底面刻上参考标记，安装时请务必留意！

核心优势：

• 易于集成：0° 入射角设计，安装对齐毫无压力。

• 无光束位移：光线穿过时不会发生横向偏移。

• 光路等长：透射与反射光路长度完全相等，这对于干涉仪等对光程差极度敏感的系统来说至关重要。

• 缩短光路：紧凑的结构有助于缩小整体系统体积。

局限性：

• 玻璃实心结构，重量较大。

• 制造大尺寸的立方体难度高，且成本昂贵。

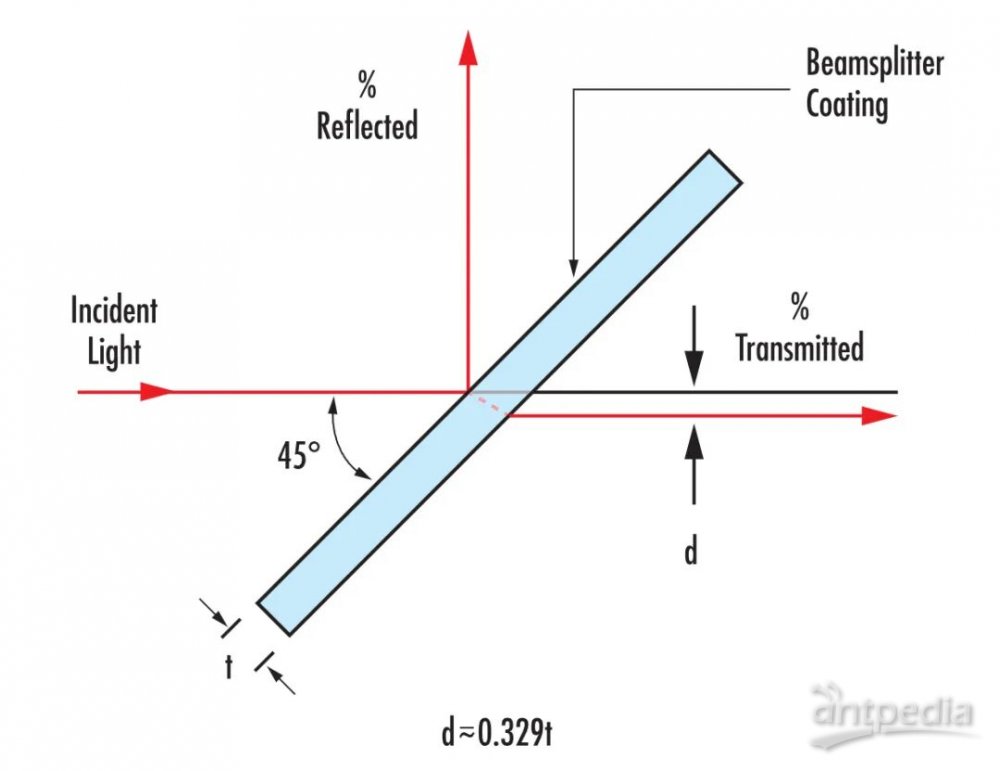

平板分光镜由一块薄而平的玻璃基片构成，分光镀膜位于基片的外表面（迎光面）。

工程师避坑指南：光线穿过玻璃板时，不可避免地会在后表面产生多余的“菲涅尔反射”（即重影）。因此，大多数高质量的平板分光镜都会在内表面镀上增透膜（AR膜）来消除这一影响。此外，当光线以45°角穿过具有一定厚度的玻璃板时，透射光会产生光束位移 (Beam Displacement)，在光路设计时必须将此计算在内。

核心优势：

• 轻巧便携：重量远轻于立方体。

• 高性价比：价格相对实惠。

• 尺寸灵活：非常容易制造出大尺寸的组件。

局限性：

• 透射与反射的光路长度不同。

• 存在透射光束位移现象。

• 通常采用 45° 入射角，在复杂系统中可能需要更长的对齐调试时间。

“不挑食的通用型选手”常与自然光源或多色光源等非偏振光源搭配使用。它们经过精心设计，能以特定的反射/透射 (R/T) 比率（如50/50或30/70）来分割非偏振光。

适用场景：对偏振状态没有特殊要求的常规照明或成像应用。

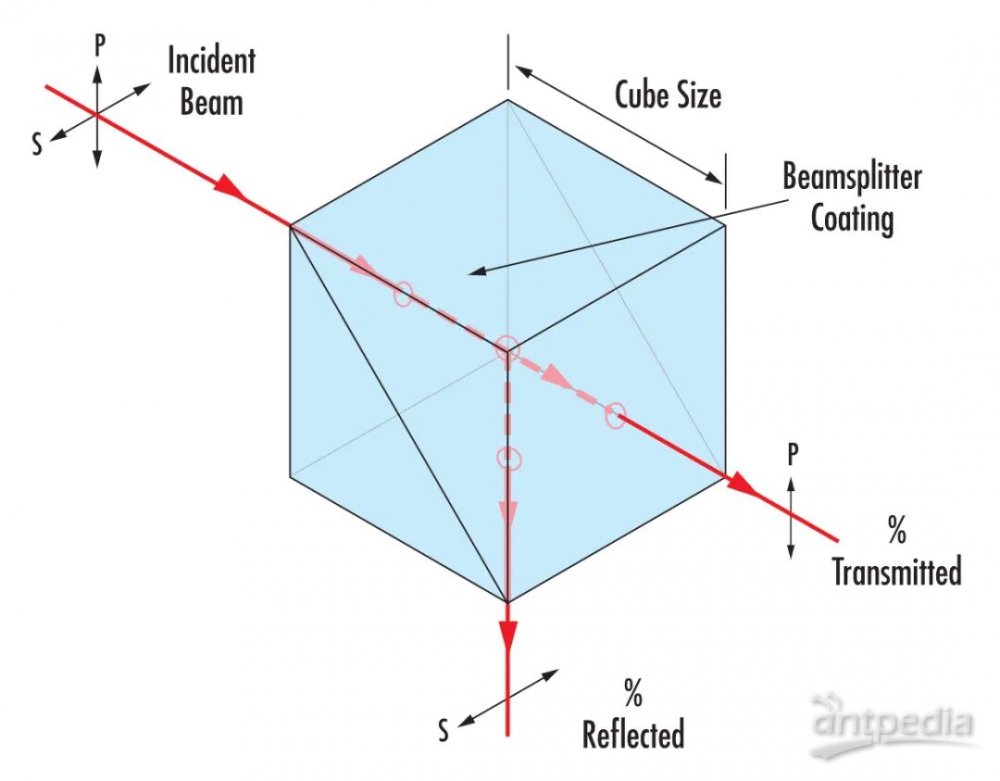

“严苛的偏振分离器”这类分光镜是偏振光学的核心。它能将入射光“一分为二”：反射 S 偏振光束，透射 P 偏振光束。

适用场景：不仅可以用于以 50/50 的比率分割非偏振光，更是光学隔离器、偏振分离应用中的绝对主力。

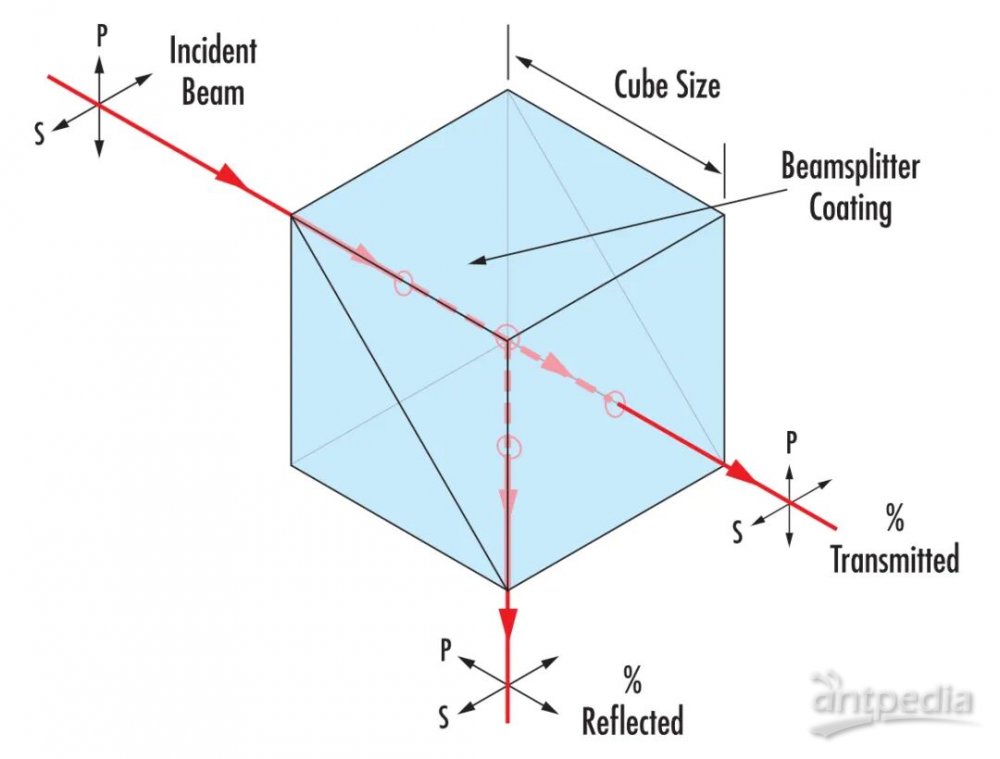

“原汁原味的保真者”如果你希望光束被分割后，依然保持入射光原本的偏振状态，那么非偏振分光镜是唯一选择。例如，使用 50/50 的非偏振分光镜，透射光和反射光中 P 偏振与 S 偏振的比例将与入射光完全一致。

适用场景：高度依赖特定偏振态的激光干涉、偏振测量等精密应用。

“色彩与波长的魔术师”它不按比例分光，而是根据波长对光进行分割。它可以让特定波长的光透射，同时反射其他波长的光。

适用场景：荧光显微镜应用、激光光束合束器，以及用于分割可见光与红外光的宽带热反射镜（Hot Mirrors）和冷反射镜（Cold Mirrors）。

分光镜虽小，却是决定光学系统成败的关键枢纽。

• 追求零光束位移和等光程，首选立方体；

• 追求轻量化和大尺寸，平板是高性价比之选。

• 处理偏振光时，务必分清你需要的是分离偏振态（偏振分光镜）还是保持偏振态（非偏振分光镜）。
