蔡司三坐标自定心专题| 万向节Constant VelocityJoint

2025-10-09 09:56:34

万向节即万向接头，英文名称universal joint.
是实现变角度动力传递的机件，用于需要改变传动轴线方向的位置，它是汽车驱动系统的万向传动装置的"关节"部件。万向节与传动轴组合，称为万向节传动装置。
在前置发动机后轮驱动的车辆上，万向节传动装置安装在变速器输出轴与驱动桥主减速器输入轴之间；而前置发动机前轮驱动的车辆省略了传动轴，万向节安装在既负责驱动又负责转向的前桥半轴与车轮之间。

万向节可分为不等速万向节、准等速万向节、等速万向节
不等速万向节：十字轴式刚性万向节为汽车上广泛使用的不等速万向节
准等速万向节：双联式和三销轴式两种
等速万向节Constant VelocityJoint：将轴间有夹角或相互位置有变化的两轴连接起来，并使两轴以相同的角速度传递动力的装置，它可以克服普通十字轴式万向节存在的不等速性问题

目前广泛采用的等速万向节为球叉式万向节、球笼式万向节
球叉式万向节：按照钢球滚道形状的不同，分为圆弧滚道型和直槽滚道型两种。
球笼式万向节：按照万向节轴向能否运动分为:
固定型球笼式万向节(可分为 RF 型、AC 型、UF型)
伸缩型球笼式万向节(VL型，DO型)

三座标检测介绍
固定型球笼式万向节 (曲线滚道，可分为 RF 型，AC 型，UF型)
伸缩型球笼式万向节 (直线滚道，VL型，DO型)
三销轴式万向节 (GE型)

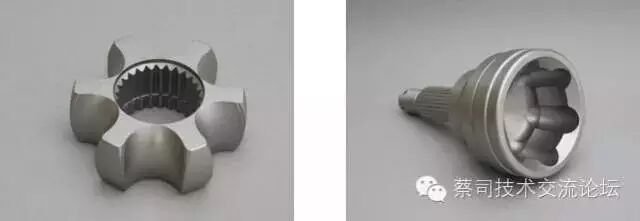

以固定型球笼式万向节为例

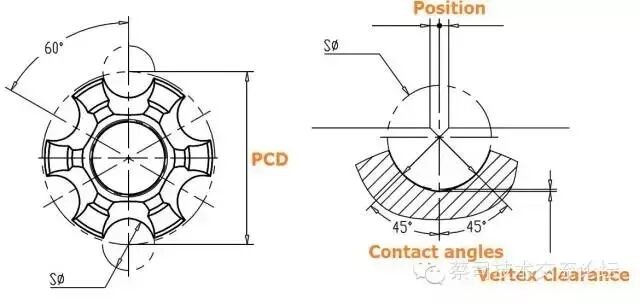

通用检测项目：
PCD; Contact angles;Vertex clearance; Position
准备条件：
自定心功能；曲线模块 (Curve)；合适的探针结构以及特定规格测针
探针结构：
▫ 第一套测针
根据产品图纸，定制sφ的测针，用于检测PCD，分度角以及其他相关尺寸自定心检测每个滚道上的点，使用回叫功能生成PCD圆。

▫ 第二套测针
根据产品图纸,设计合适探针结构,用于检测Contact angles; Vertex clearance; Position等尺寸。
小测针测量每个滚道的轮廓线

输出项目
测量contact angle, vertex clearance等相关尺寸的功能：曲线轮廓圆拟合,间隙为vertex clearance，角度范围为contact angle，XYZ为虚拟sφ球的球心

检测报告样板

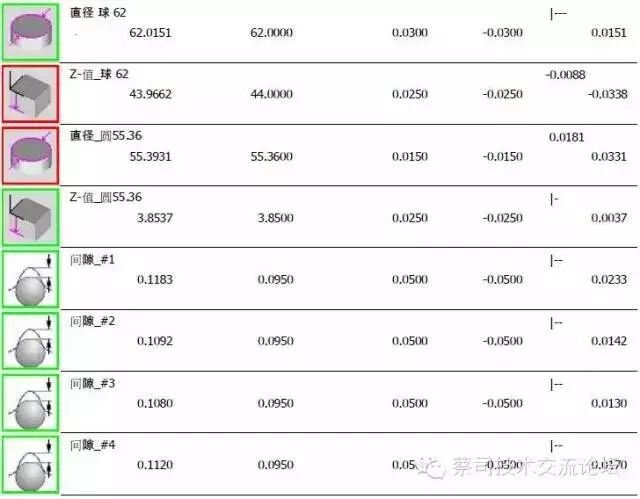

常规报告：几何尺寸以及曲线轮廓圆拟合计算尺寸
图形报告（多图整合）

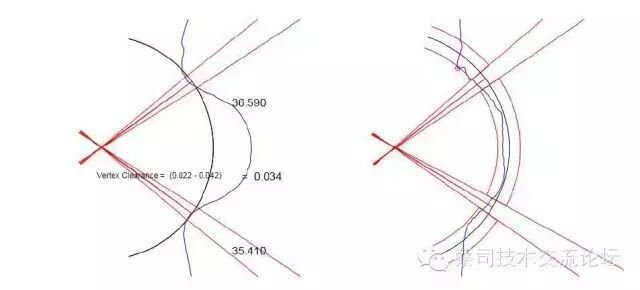

曲线轮廓圆拟合图形报告


【图片来源：互联网】
