非球面透镜产品介绍

2024-08-14 10:44:10, 韵翔光电江阴韵翔光电技术有限公司

点击蓝字关注我们

锗IR混合非球面透镜

3-5μm可校正颜色
接近衍射极限的聚焦性能
可提供完整的设计数据
由于锗的原材料供应链中断，我们的锗材料产品交付周期可能会延长，价格也可能会发生变化。如需了解更多信息，请向我们的客服团队进行咨询。

通用规格

产品介绍

我们的TECHSPEC®锗IR混合非球面透镜可在3-5μm区域内的任何波长提供衍射极限的聚焦性能，并在整个3-5微米光谱范围内提供接近衍射极限的性能。这些透镜非常适合于集成到成像应用、FTIR光谱仪或使用宽带光源的任何中波IR应用。

每个混合非球面透镜都有镀膜，可提供大于95%的透射率，使其可以高效的运用在昂贵的红外照明中。但是，透射率将受非球面面形固有的衍射效率所限，即在设计光谱带的极端提供较低的整体透射率。有关定制设计或镀膜选项的详细信息，请联系我们的销售部门。

技术数据

订购信息

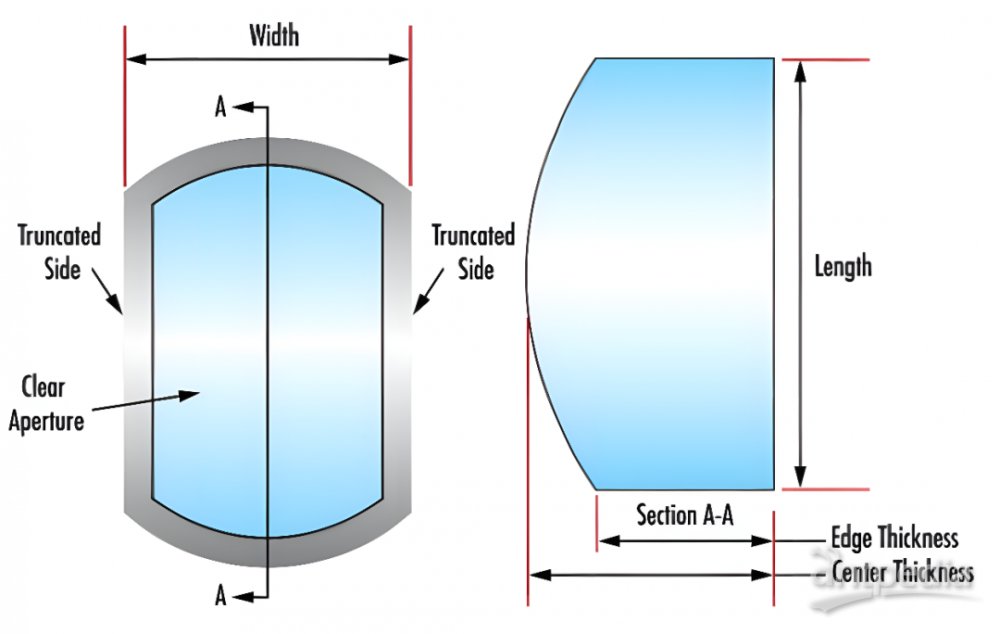

裁切版高精密非球面透镜

正方形和长方形的尺寸从 5 x 5mm 起
精密级非球面面形误差
是集成到对空间敏感的激光系统的理想选择

通用规格

产品介绍

TECHSPEC®裁切版高精密非球面透镜是TECHSPEC精密非球面透镜的裁切版本.这些非球面透镜经过CNC 抛光，达到0.25µm RMS非球面面形误差，然后再切成方形或矩形尺寸。这些透镜的精密非裁切版高精密非球面透镜具有节省空间的外形，是集成到医疗设备、生命科学仪器和工业激光系统的理想选择。如果您的应用需要将TECHSPEC非球面透镜进行裁切以满足特定的尺寸要求，请联系我们。

技术数据

订购信息

近红外(NIR) 非球面透镜

针对 NIR 应用进行了优化
可选未镀膜或增透镀膜版本
多种设计波长可选

通用规格

产品介绍

TECHSPEC®近红外(NIR)非球面透镜设计规格为780nm，并进行了优化以消除球面像差。这些非球面透镜用S-LAH64 或N-BK7基片制造，并通过计算机数控(CNC)工艺进行抛光，可在整个NIR光谱中实现高精度的性能。TECHSPEC近红外(NIR)非球面透镜可提供低数值孔径设计版本，用于保持光束形状的应用，以及用于聚光应用的高数值孔径设计版本。如需定制设计的CNC抛光非球面透镜，请与我们联系。

订购信息

高精度非球面透镜

具有高精度非球面表面
未镀膜透镜带有 3D 表面轮廓
可选未镀膜和反射比 <0.25% 的 V 型镀膜

通用规格

产品介绍

TECHSPEC®高精度非球面透镜保证非球面面型误差优于λ/40。这些非球面透镜通过精密的磁流变抛光(MRF)而实现，能提供直径介于15 至50mm的高数值孔径，非常适用于各种成像和微光应用。提供适用于可见光和近红外(NIR) 波长的宽带增透(BBAR) 膜选项。每个 TECHSPEC高精度非球面透镜都经过单独测量。无镀膜版本提供3D 表面轮廓。如需为特定Nd:YAG激光波长而设计的衍射极限非球面透镜，请参阅我们的 TECHSPEC高精度激光级非球面透镜。

订购信息

高精度激光级非球面透镜

针对 Nd:YAG 激光波长优化的基片形状和镀膜
高精度非球面面形
斯特利尔比 > 0.8

通用规格

产品介绍

TECHSPEC®高精度激光级非球面透镜通过精密磁流变抛光(MRF)制作，具有非球面表面公差λ/40 RMS的超顺滑非球面表面。这种超级抛光过程产生的无像差非球面使得这些非球面透镜在设计波长下具有衍射极限性能。高性能激光线V型镀膜可最大限度减少这些非球面透镜用于Nd:YAG波长时的反射。TECHSPEC高精度激光级非球面透镜采用专为其激光波长而设计和打造的基片，以优化整个透镜设计，而不仅仅是针对波长对增透膜进行优化。备有熔融石英制成的标准英制尺寸和f/2 设计。

技术数据
