PC-DMIS封闭曲线周长、面积、体积计算

在使用PC-DMIS软件进行测量时，特别是在扫描封闭曲线、不规则孔等场景中，往往需要对几何特性参数进行量化分析。

借助ISO 14405标准中定义的CC（等周长直径）、CA（等面积直径）和CV（等体积直径）参数，可以高效、准确地完成对封闭曲线的周长、面积及体积的计算。

相比传统方法（如构造曲线测长度、影像面域算面积、脚本遍历测点等），此方法操作更简便、结果更可靠，且测点密度越高、分布越广，计算结果越趋近真实值。下面一起来看看具体操作方法吧！

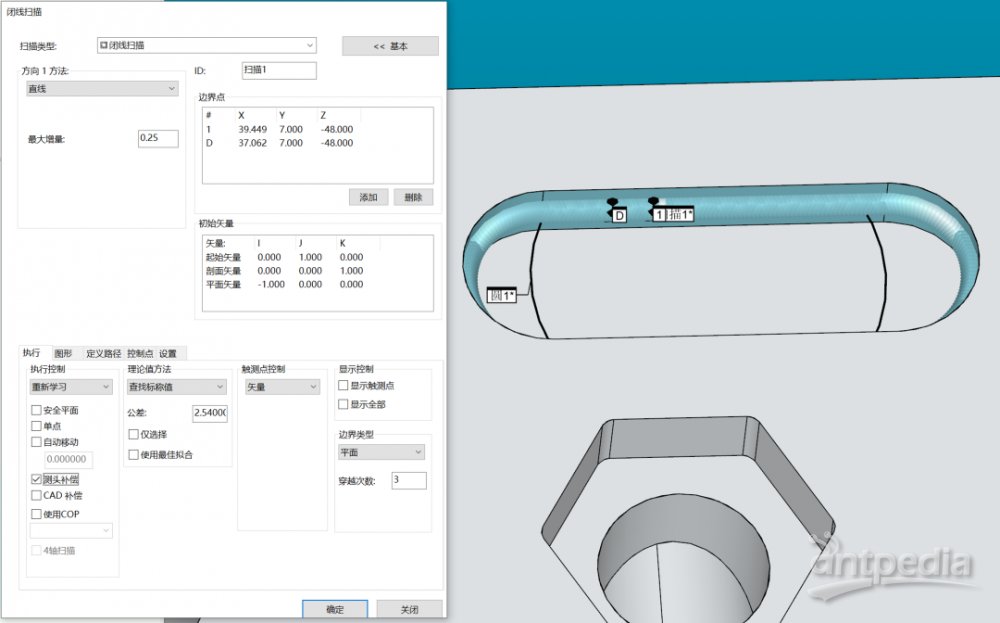

1、使用“闭线扫描”扫描完整的截面线

2、使用扫描段构造圆，方法选择“最佳拟合”，内/外，2D/3D根据实际情况选择

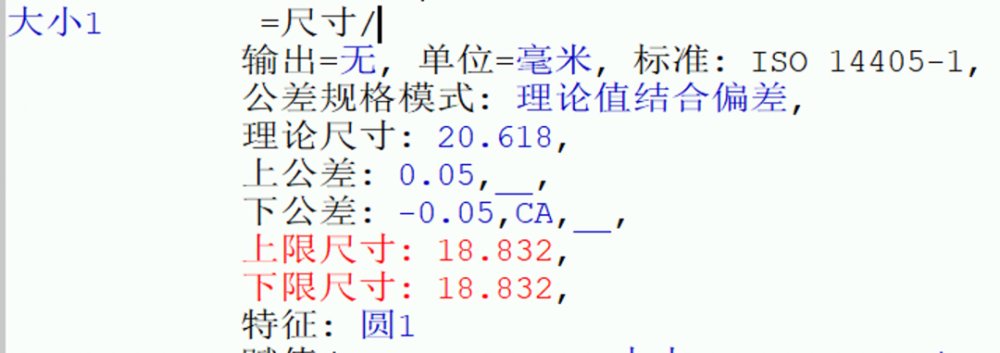

3、评价构造圆的大小，在下公差选择CA方法，得到区域截面的等效圆直径。

如需计算周长选择CC；计算体积选择CV。

大小设置输出=无。不需要输出到报告。

4、使用面积公式赋值计算面积

5、验证

圆槽的面积 =PI*R*R+D*L

=3.1415926*5*5+10*20

=278.539815

与扫描区域截面的等效圆直径相差0.01，这个偏差是扫描点密度影响的，目前点密度是0.25mm/点

将点密度设置为0.03mm/点，与扫描区域截面的等效圆直径算出的面积相同，可以根据公差选择合适的点密度。

6、输出：PREMIUM版本使用basic脚本输出；
