高速原位二维X射线衍射仪Xvero-5200系列

从静态物相确认到动态结构追踪，Xvero-5200 通过高速二维衍射采集能力，帮助研究者捕捉材料在真实工况下的结构演化过程，让相变、取向、界面与失效机制从推断走向证据。

工作原理&二维优势

X 射线源产生高亮度光束穿透单晶或多晶样品，满足布拉格定律（2dsinθ=nλ）的衍射光在空间中形成衍射图案并被二维探测器平面截取。其中，单晶样品多表现为有取向的点，而多晶样品则多表现为无取向的衍射环（德拜 - 谢乐环）。
通过解析衍射斑点、衍射弧与衍射环的位置及强度分布，即可精准测定晶格常数，完成物相的定性与定量分析；对衍射环及衍射弧开展方位角积分，便可进一步测定织构、残余应力等微观结构参数。该方法对弱信号样品具备较高灵敏度，支持大批量样品的高通量筛选。

二维 XRD ｜面探测器二维衍射模式

XRD5200 配备了高性能微聚焦 X 射线源 （Cu 靶），并通过耦合多毛细管透镜技术，产生高亮度、低发散度的 X 射线束。该技术在低功率下即可提供极高的光子通量密度，显著提升对弱衍射信号的探测能力，并有效缩短数据采集时间，十分有利于高速电池原位XRD 测试及表面敏感的掠入射 (GIXRD) 表征。

组成模块

Xvero-5200 由微聚焦 X 射线源产生 X 光束，经聚焦光路、镍片和可配置狭缝后照射样品。样品台可支持多维（X，Y，Z，α）调节，通过改变样品台的倾斜角度 α 可使 X 射线以不同的角度入射。衍射信号由二维混合光子计数器采集，其前置光挡用于阻断直射光，整体通过精密位移台实现光路对准。

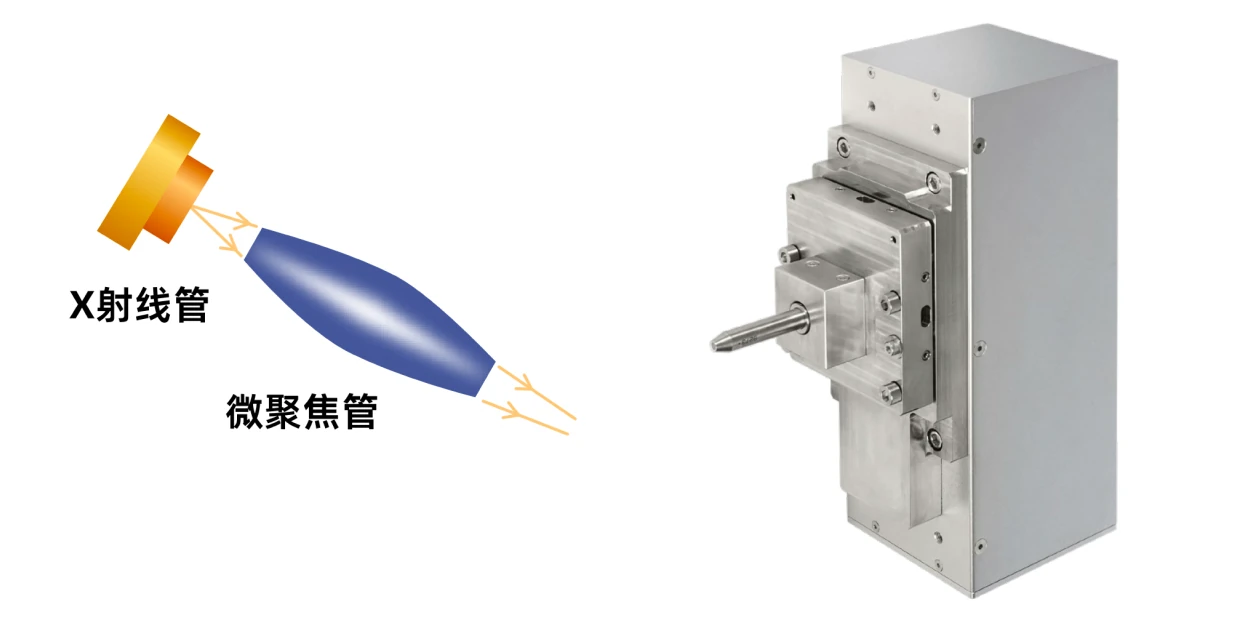

微焦点光源

搭载多毛细管光路，凭借超大立体接收角实现光束汇聚叠加，输出 5.0×10⁹ph/s (Cu Kα) 高亮度点光源。无需依托同步辐射大装置，实验室即可完成高精度二维衍射。

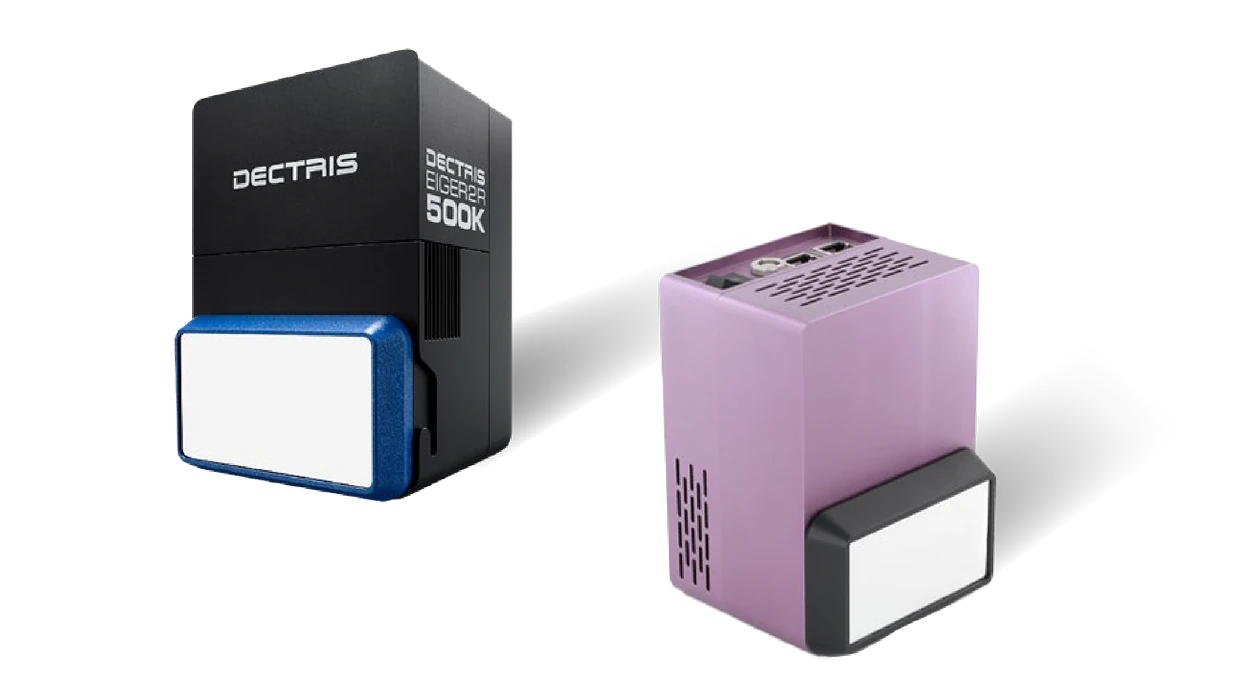

大面积二维半导体探测器

优势：超高动态范围，助力高精度定量分析，同时解析材料相组成、织构取向及结晶度信息，大幅缩减采集时间，极高空间分辨率，实现“零暗噪声”和高信噪比

经典应用

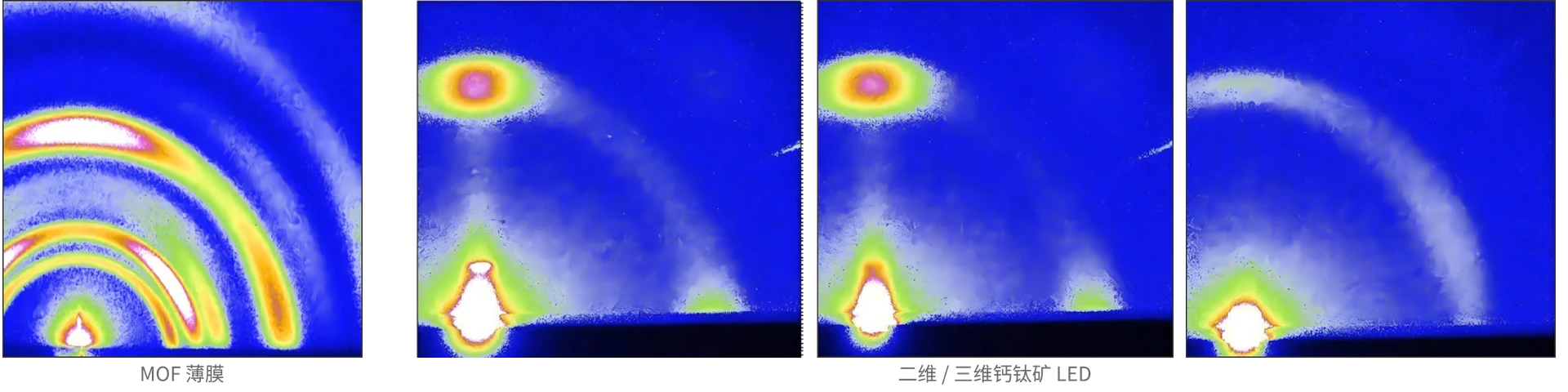

掠入射X射线衍射

纳米功能薄膜晶态结构可视化表征

电池原位透射X射线衍射

水系锌电池

对于水系锌电池，其原位图谱在低角度 (2θ ≈ 9° ) 处呈现出显著的周期性“亮灭”特征 ( 即衍射峰随充放电反复出现和消失 )。值得注意的是，随着循环周期的增加，该亮灭条纹的长度急剧缩短，直观地映射出电池极化的加剧。这种现象说明，表面沉淀反应的可逆性在逐渐恶化，使得活性物质参与电化学反应的效率下降，最终导致电池容量的快速衰减。

可拓展能力 (选配附件)

国产高速原位二维X射线衍射仪Xvero-5200系列信息由国仪量子技术（合肥）股份有限公司为您提供，如您想了解更多关于国产高速原位二维X射线衍射仪Xvero-5200系列报价、型号、参数等信息，欢迎来电或留言咨询。
