产品介绍

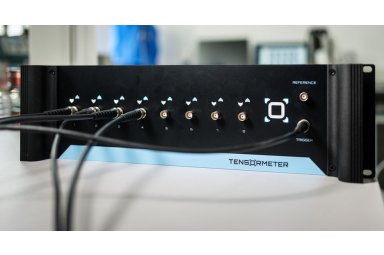

同步源测系统RTM2-制样无需复杂光刻（样机可试用）

昊量光电全新推出的同步源测系统RTM2。利用同步源测系统RTM2的集成开关矩阵实现无限的精度和稳定性用于片状、霍尔和电阻张量的测量。

同步源测系统RTM2具有极高精度的霍尔效应测量，无需光刻图案，适用各种形状样品。测量电阻范围从Nano-Ohm 到Tera-Ohms，高达8位以上动态范围。

集成多功能开关矩阵结构，可完全取代锁相放大器、源测量单元、数字万用表和模拟矩阵开关。

同步源测系统RTM2主要功能：

同步源测系统RTM2专为自动精密测量电阻和相关量而设计。半导体参数分析仪RTM2将直流和交流测量与独特的集成开关矩阵结合在一起。
同步源测系统RTM2具有锁定放大器的低噪、具有高端万用表 8 位以上的动态范围和无与伦比的稳定性，可研究 ppb 级效应。nΩ研究变得前所未有的简单。
创新的连接器设计允许传统的 BNC 操作与被动屏蔽或主动防护屏蔽。这将直流阻抗上限扩展到了 Tera-Ohm 范围，并将交流带宽提高了约两个数量级，以测试MΩ器件。
同步源测系统RTM2只需一台设备就能自动记录完整的电阻张量（Rx、Ry、RH），即使是在无图案的薄膜上。
同步源测系统RTM2可用于材料研究、薄膜表征以及传感器、晶片和设备测试。在快速多路复用设置中进行交流测试的独特能力，可在现场生产过程中实现更严格的元件分选。

同步源测系统RTM2开关矩阵的优点：

万用表或锁相放大器等传统精密设备依赖于与被测设备（DUT）静态连接的四线电阻测量方法。这种方法不可避免地会受到来自被测设备和测量设备本身的各种干扰影响。
惠斯通电桥或平版印刷霍尔条图案等测量安排可用于减少某些干扰的影响，但它们都依赖于实际电阻器或蚀刻图案的精确和稳定的对称性，这在实践中是无法实现的。
相比之下，矩阵开关可以在时域中分离干扰的影响。其中一个例子是van-der-Pauw范德堡方法，它可以精确区分纵向和横向电阻，即使是在没有光刻图案的不规则形状样品上也是如此。
另一个例子是某些直流仪表采用的 "自动归零（auto-zeroing）"，以补偿偏移漂移。但这还不够。同步源测系统RTM2的全矩阵切换功能及其与紧密多路交流测量的完全兼容性为我们带来了无限可能。
可以对偏移和增益漂移进行补偿，从而实现无限的稳定性。这里的 "无限 "是字面意思：可实现的精度不是 7、8 或 10 位数，而是您愿意等待的位数。在自己的实验室里进入计量圈子吧！
还可以对整个仪器的复合非线性进行补偿。这样就可以测试亚ppm 级的 I-V 非线性，从而在较低和较温和的电流密度下看到更高阶的传输物理。

同步源测系统RTM2突出亮点

同步源测系统RTM2主要的优势：

同步源测系统RTM2主要的应用领域

材料研究与表征

工业研发和晶片/设备测试

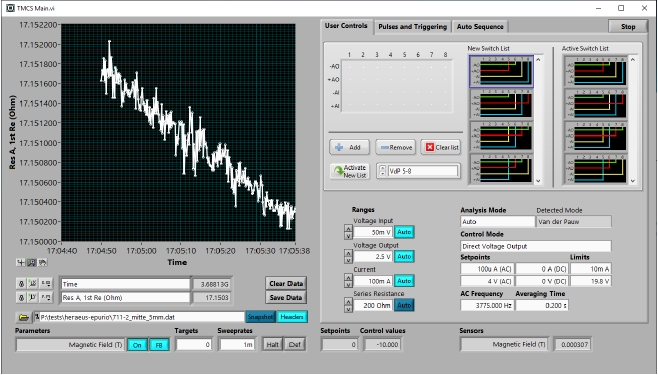

同步源测系统RTM2典型测试示例：

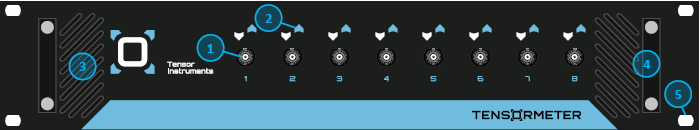

设备前面板包括：1. 8个BNC端口，用于多个模拟功能：驱动、感测、参考相位锁定。2. LED指示灯，用于指示端口功能：输入（白色箭头）或输出（蓝色箭头）。3. 冷却风流入口（请勿阻挡）。4. 便于携带和机架安装的把手。5. 19英寸机架安装孔。

设备后面板包括：6. 2个BNC端口，用于多个数字功能：触发、阈值检查、PWM。7. 以太网连接器，用于主要的TCP通信。8. 带保险丝和开关的主电源插口。9. 设备信息显示。10. 冷却风流出口（请勿阻挡）。

电气规格

数字I/O端口
信号电平	单端3.3V cmos逻辑，正极触发
带宽	10 MHz
输入函数	HI/LO，触发(解调或脉冲产生)，pwm -模拟计数器，联锁
输出函数	HI/LO，同步脉冲(开始解调或脉冲产生)，模拟- pwm输出，限位指示
时间延迟	< 100 ns(到数字I/O功能)
时间延迟	< 50 µs(模拟I/O功能)
输出脉冲形状	100µs HI脉冲，否则为LO
