产品介绍

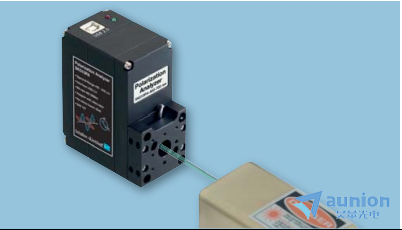

SK010PA-IR偏振测量仪

----高精度全自动保偏光纤偏振态测量系统

SK010PA是一款通用型偏振分析仪，该偏振分析仪通常用于对自由空间光路和保偏光纤光路进行偏振分析与测试。可实时对四个斯托克斯参数进行测量以获取光路偏振状态（SOP），并显示在庞加莱球面上。在保偏光纤的评估和偏振对准中具有巨大优势。设备结构紧凑，即插即用，可轻松集成到现有客制系统中进行快速校准和测量，软件操作简单、功能强大。

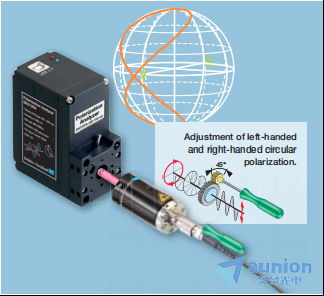

在激光束耦合到保偏光纤的偏振对准应用中，SK010PA偏振分析仪提供优化光源入射偏振方向与光纤偏振轴对齐程序，并测量该过程产生的消光比（PER）。上述过程通过连续测量出射偏振状态期间，并使光纤轴相对于激光源的偏振轴旋转，保证出射偏振态尽可能接近庞加莱球面圆心。此外，SK010PA还可用于对准和量化延迟光学器件，如带有1/4波片的光纤准直器等。

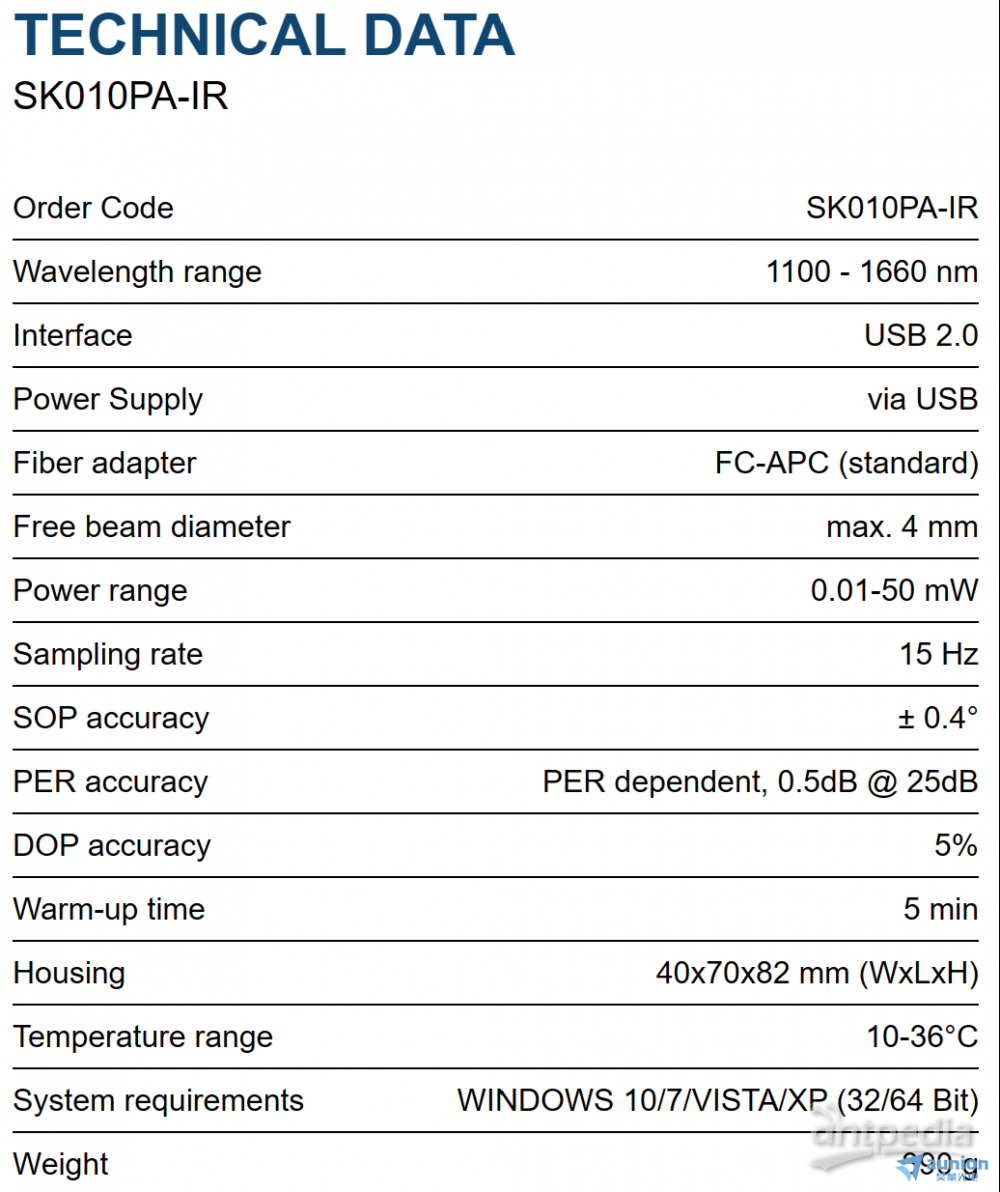

光纤偏振态测量仪产品特性：

确定偏振状态（SOP），包括所有四个斯托克斯参数、PER（偏振消光比）、偏振度（DOP）、椭圆度等。
USB 2.0 供电设备（控制、数据传输和电源）
在庞加莱球面上显示SOP或偏振椭圆
用于保偏光纤评估和偏振对准的特殊程序
与用于自由光束应用的微型工作台系统、导轨或笼式系统兼容，包括兼容光纤应用的 FC APC 适配器

光纤偏振态测量仪应用领域：

耦合保偏光纤偏振对准

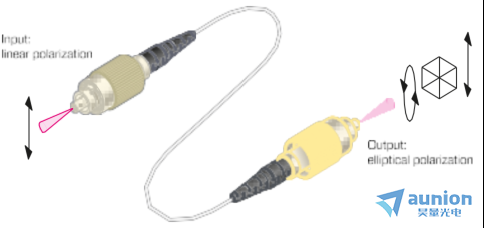

理想情况下，保偏光纤能保持耦合到光纤中的光的线性偏振态，然而在实际中，保偏光纤会在很小程度上影响偏振态，如温度、机械应力导致的弯曲和扭转等，这会使光纤出口处出现轻微的椭圆偏振。如下图所示。

SK010PA偏振测量仪提供将光源的入射偏振方向与光纤的偏振轴对齐以及测量由此产生的偏振消光比（PER）的程序。保偏单模光纤在两种垂直的原理状态下引导耦合辐射，即光纤偏振轴（也称为慢轴和快轴）如下左图所示。

光纤耦合辐射的偏振消光比PER是耦合到光纤两个偏振轴的光功率电平之间的比值。偏振分析仪用于通过旋转光源的输入偏振轴来优化光源偏振轴与光纤偏振轴的偏振对准，见下右图。对于两个偏振轴，传播速度不同。当线偏振辐射没有精确耦合到这些状态之一时，辐射会分成两个垂直分量，分别耦合到光纤的偏振轴上。在光纤出口处，传播速度的差异会导致相移，这也取决于光纤的长度。如果该相移小于激光源的相干长度，则辐射会重新组合为椭圆偏振态。
如果激光源的相干长度小于相移，则新出现的辐射部分去偏振。偏振分析仪支持两种情况的调整。

SK010PA所测的SOP可在庞加莱球上可视化展示，如下图所示。在该图中，线性 SOP 位于球体的赤道上，圆极化状态位于球体的两极。偏振维持光缆输出端的预期偏振态可能会略微偏离赤道。该表示法中的倾斜角即为椭圆度 η，偏振维持光缆的偏振维持性由椭圆度 η 来表征。圆的半径表示对准的质量，对齐良好的保偏光纤状态为数据圆会收敛到一个点，即圆的中心，通常也位于庞加莱球的赤道上。测量过程分为如下两步：

1、初始对准的测量

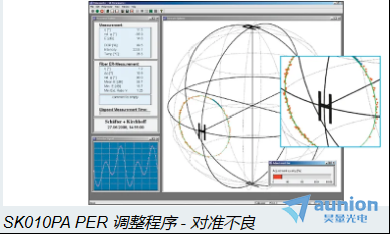

该过程首先在温度改变或小心弯曲光纤时记录出口极化状态，以引起出口极化波动。然后，一个圆圈自动拟合到数据点上，并显示平均值和PER（min）。在所示示例中，庞加莱球面上的圆具有较大的半径。
