选型必读 | 光学棱镜全解析：从制造工艺到光路设计的“折叠”艺术

提到棱镜，你可能会想到牛顿那束著名的色散白光，或者是平克·弗洛伊德的专辑封面。但在现代精密光学系统中，棱镜的角色远不止“分色”这么简单。

从折射光线、折叠系统空间，到改变图像方向（旋性），棱镜是光学设计师手中的“空间魔术师”。很多时候，用一块棱镜代替一组反射镜，不仅能减少校准误差，还能极大地缩小仪器体积。

今天，我们就从制造工艺、核心理论到选型指南，为您带来一份《光学棱镜终极应用指南》。

在光学设计中，我们经常面临一个选择：是用反射镜（Mirror）还是棱镜（Prism）？

虽然棱镜本质上也是利用反射原理，但它有一个显著的优势：系统稳定性。棱镜可以模拟平面镜系统，但它是实心的玻璃光学元件。

• 减少校准错误：用一个棱镜代替几个反射镜，意味着你不需要单独调节每个镜面的角度，因为棱镜的面与面之间的角度在制造时已经固定了。

• 缩小体积：棱镜利用折射率，可以在更短的物理距离内实现相同的光程，帮助系统“折叠”进更小的空间。

一句话总结：棱镜能降低系统的复杂性，提高准确性，是高精度仪器的小型化利器。

你可能认为现代光学元件都是机器流水线生产的，但高精度棱镜是个例外。

由于棱镜形状多变、反射面数量各异，大规模自动化生产往往不可行。每一块高精度棱镜的诞生，都离不开熟练技师的手工参与。

一块棱镜的诞生之旅：

1.粗磨（生成）：从玻璃毛坯开始，使用金刚石砂轮磨去大部分多余玻璃，形成接近成品的几何形状。此时表面是粗糙的。

2.精磨（平滑）：去除表面下裂痕。这一步后，玻璃表面呈现混浊、不透明状。

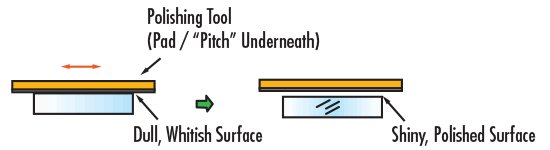

3.抛光（关键一步）：玻璃与聚氨酯抛光器摩擦，配合研磨浆（氧化铈等）。这一步决定了最终的面型精度和表面质量。

4.倒角：磨钝尖锐边缘，防止崩边。

这是光学工程师最容易“头秃”的地方：光线经过棱镜后，图像到底是正的、倒的，还是镜像的？

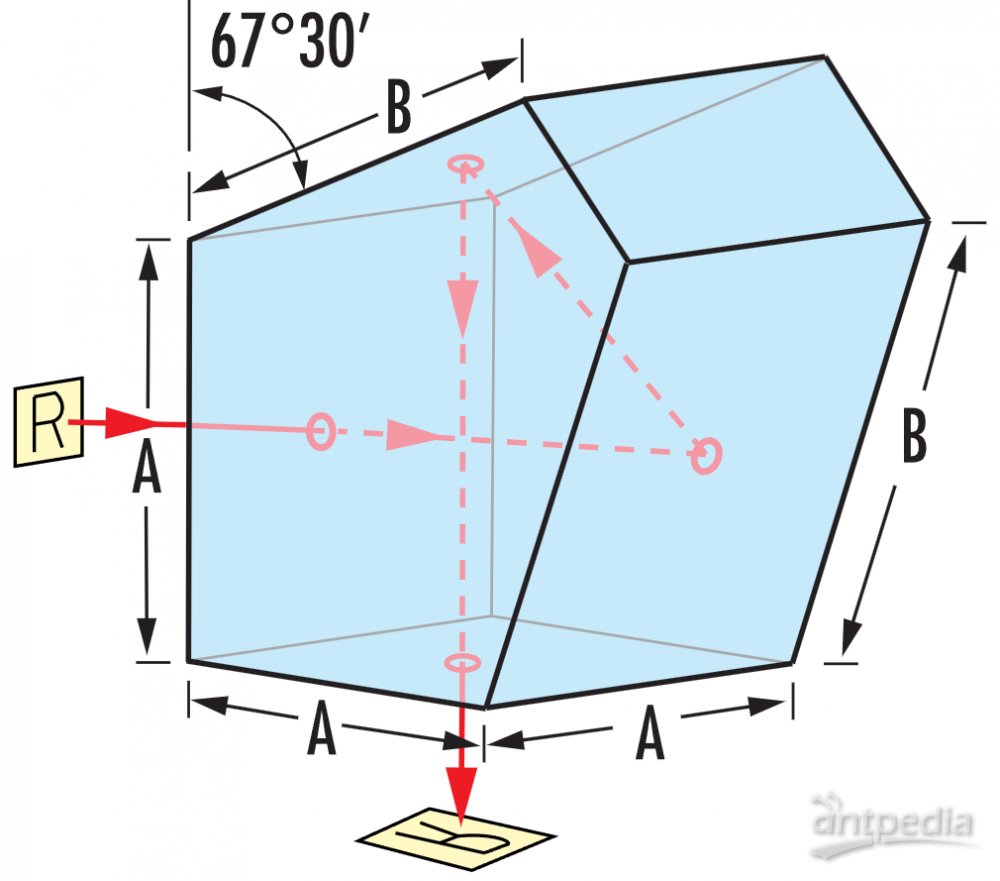

我们需要关注三个概念：倒位（上下翻转）、逆转（左右翻转）和旋转。

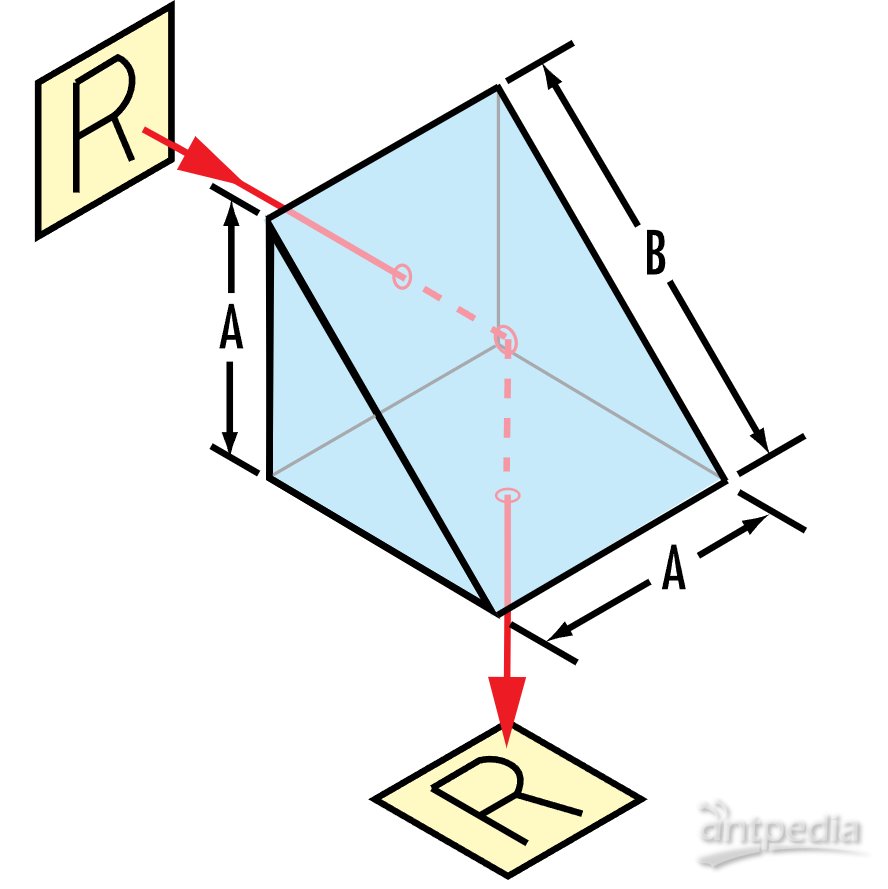

• 偶数次反射 = 右旋性（Right-Handed）：图像虽然可能被旋转，但它是“正”的。如果你看的是文字，它是可读的（如书本上的字）。

• 奇数次反射 = 左旋性（Left-Handed）：图像发生了镜像变化。就像你在照镜子，文字是反的，无法正常阅读。

从牛顿的实验室到最前沿的激光干涉引力波探测器，棱镜始终是光子学领域不可或缺的基石。

选择正确的棱镜，不仅要考虑几何角度，还要深入理解TIR临界角、图像旋性以及波长色散特性。希望这份指南能为您在设计下一个光学系统时，提供清晰的思路。
