闪烁体X射线成像: 看透本质，还原真实

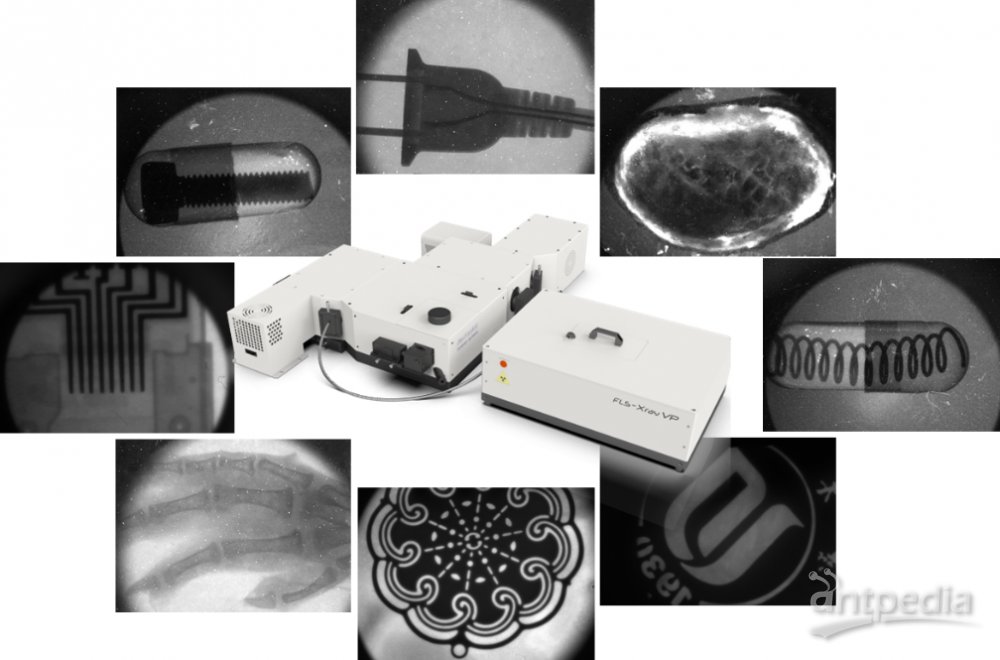

卓立汉光的OmniFluo960-XrayP专为X射线辐射发光测试而设计，可提供包括X射线成像在内的全套闪烁体荧光测试解决方案。仪器设计满足国标《低能射线装置放射防护标准》的辐射防护要求（GBZ115-2023），并可提供计量院的检测报告，充分保证操作人员的安全问题。

X射线成像效果可用图像空间分辨率来进行评价，其中线对法和调制传递函数法是两种常用的表征方法。

线对是摄像领域中表示分辨率的专用名词，指成像平面1毫米内能分辨的黑白线对数量，单位记作lp/mm，能分辨的线对数越多，则表明成像分辨率越高。图3为OmniFluo960-XrayP 使用商用闪烁体YAG:Ce对分辨率卡进行成像的结果。图中可看到，该闪烁体成像分辨率可达到30lp/mm，成像性能优异。

在数字图像处理中，MTF（Modulation Transfer Function）是衡量图像细节失真的重要指标。而倾斜边缘计算方法是一种用于测量MTF的常用技术，它通过分析图像中的边缘来评估图像的清晰度和细节。通常先拍摄高纯度铅片的锋利边缘（图4A），然后用倾斜边缘法计算MTF传递函数。倾斜边缘法的算法流程如图4B。首先获取倾斜边缘的边缘扩散函数(ESF)，然后求导得到对应的线扩散函数(LSF)，最后傅里叶变换得到MTF。MTF 曲线的横坐标一般是 cycle/mm 或者 linepair/mm，纵坐标反映对比度传递特性的像/物方调制度的比值。

当我们需要在严苛的温度环境中进行X射线成像时，闪烁体在不同温度下的成像效果也需要充分考虑。卓立汉光也可为变温X射线成像提供解决方案。如图5所示，我们在OmniFluo960-XrayP专门为变温X射线成像设计了耦合结构，并且得到了很好的测试结果。
