毫厘之差，生命之别：激光干涉仪如何为医疗CT注入“超能力”

检查床CT滑轨运行的定位精度、重复精度、直线度，旋转架的旋转精度和旋转定位精度。

传统方法是人工通过百分表或千分表打表，测量运行轴直线度和重复定位精度，依靠方尺或者大理石为基准进行校准，步骤费时费力，且对操作者有极高要求，不同操作者测量数据会有差异，不能对测量数据进行生成报告及后续溯源。最主要的是没法对设备定位精度和旋转精度进行测量。

SJ6000激光干涉仪搭配线性镜组+角度镜组+直线度镜组+WR50自动精密转台。

3.1.测量优势

• 测长精度0.5ppm，分辨率 1nm，最长支持80m测长距离；支持360°任意角度测量，旋转精度±1″；

• 配备温度补偿模块，可实时采集现场环境温湿度对激光波长和测量材料进行补偿，使测量结果更准确；

• 测试结果可生成数据图表和报告，并自动分析生成补偿数据从而补偿到系统，提高运行精度。

3.2.测试步骤

★安装调试

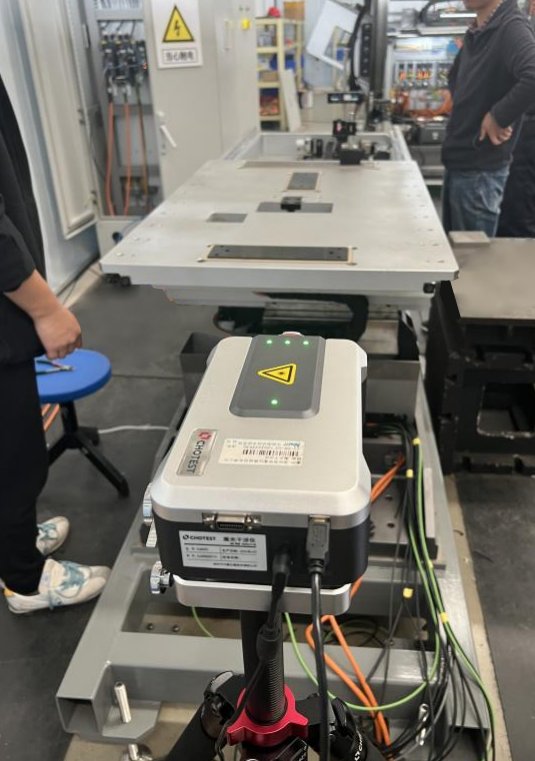

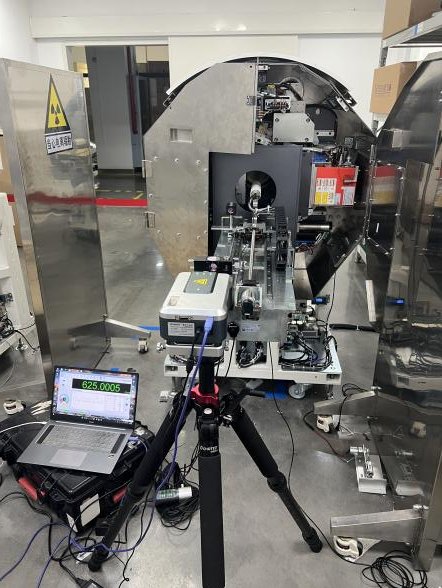

把三脚架调整到合适高度，激光干涉仪放置在三脚架上，调整至与CT滑轨同高。线性反射镜放置于滑轨上，随测量轴一起移动，通过调整主机和线性镜组，确保光路与检测轴平行，此时光路搭建完成。

★数据采集

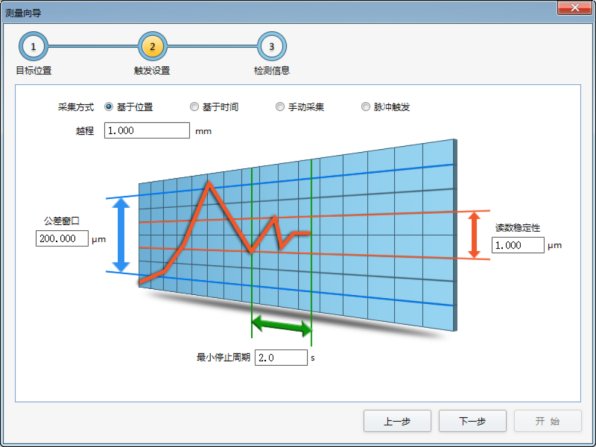

测量行程0-650mm，间隔25mm，往返1次，越程1mm，激光干涉仪暂停时间2S，设备运行暂停3S（注意设备暂停时间大于激光干涉仪设定时间1S）。设备和激光干涉仪设置程序一致即可开始运行测量。

★数据补偿

测量结束后，软件可通过算法自动生成补偿数据。

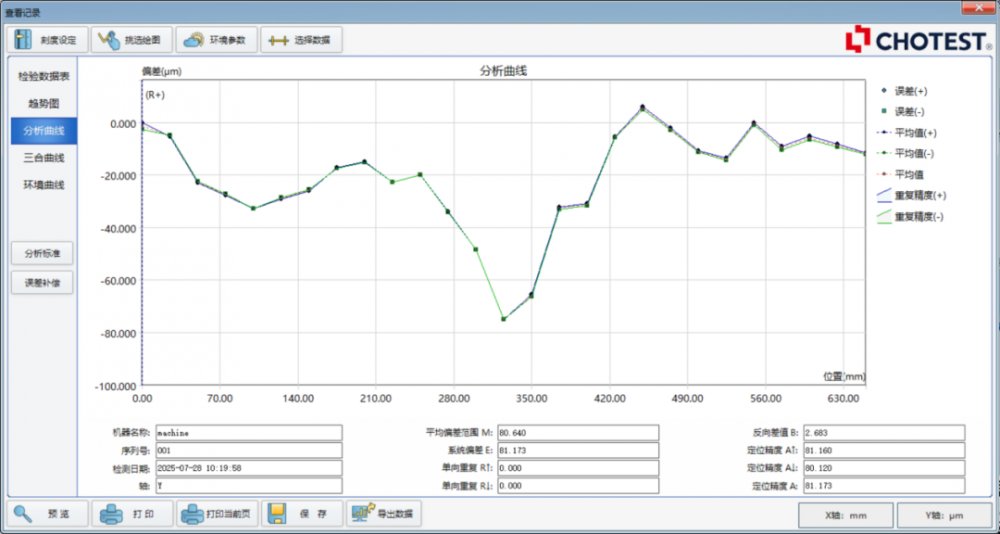

补偿前：定位精度81.173um,重复定位精度2.683um。检测出的“实际位置数据”和“理论位置数据”存在显著差异，未满足出厂标准。

补偿后：定位精度7.037um，重复定位精度1.328um，补偿精度后大大提升了CT扫描仪的诊断准确性。
