VIEWMAX表盘玻璃检测

手表圆形玻璃传统的测量方法使用的是使用卡尺等工具进行人工检测，这种方法可能会存在多种因素导致误差产生，且人工检测效率低，加之采用的是接触式测量，容易导致圆形玻璃出现表面磨损，影响使用。

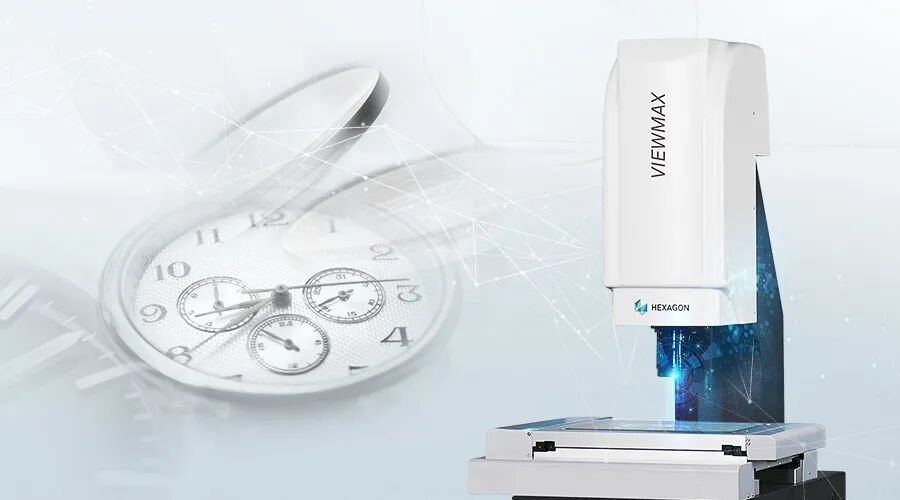

针对这一问题，思瑞测量推出了手表圆形玻璃解决方案，通过ViewMax C全自动影像测量仪搭配METUS专业影像测量软件，可以快速、准确的得出圆形玻璃的外形尺寸，真实反映产品情况。

点击“常用”-“圆环取圆”抓取表盘玻璃外形。

选择坐标系中的“坐标”，选择圆1为原点X、Y、Z。

选择“构造”-“点”-“指定点”，按住“键盘shift+鼠标左键”并单击图形窗口，弹出坐标输入窗口。依次输入四个位置的数值，即可生成虚拟元素。

选择“构造”-“线”-“多点构线”，在图形窗口选择，X轴向的点相连接，Y轴向的点相连接。

选择“构造”-“线”-“旋转线”，在图形窗口选择对应直线，按住“键盘shift+鼠标左键“并点击图形窗口任意位置，弹出“输入角度”窗口，输入角度，按确定。（注：顺时针旋转为负角度，逆时针旋转为正角度）

选择“构造”-“点”-“线圆交点”，鼠标左键选择其中一条直线和圆，弹出“解法编辑”，选择需要的交点。（此步骤需要重复多次）

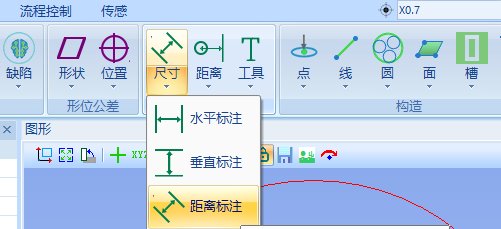

点击“标注”-“尺寸”-“距离标注”进行标注。

品质可靠，定位准确：全自动影像测量仪配置高清彩色相机和实时影像测量导航系统，被测工件无需装夹，能利用不同光线效果凸显被测物的特性，更精准抓取手表圆形玻璃外形尺寸。

多样化测量：除了能对手表圆形玻璃进行外形尺寸测量外，还能进行表面平面度测量、圆度测量、R角测量等多样化测量，真正实现一机多用，是测量手表圆形玻璃的最佳选择，同时也是小、薄、软零部件测量的不二选择。

思瑞测量ViewMax C系列全自动影像测量仪基于强大的软硬件配置，不仅能够充分满足手表圆形玻璃各方面的检测，还能满足各行业的各方面测量需求，为电子元器件、五金冲压件、塑胶件等小薄软产品的几何尺寸检测提供技术支持，减轻企业品控成本，提升产品竞争力。
