新手快速了解RationalDMIS2软件操作界面

01前言

使用三坐标测量机需要搭配测量机软件，充分了解测量机软件界面才能保证我们顺畅的使用三坐标测量机去进行一些尺寸评价，下面将对我们思瑞使用的RationalDMIS2测量软件界面进行介绍。

RationalDMIS2 软件界面如上图所示，下面我将分4个部分对软件界面进行介绍。

此区域可以了解到程序是否已经被保存，当程序左上角出现“Untitled.klsn”时，表示程序未被保存。

在此处可以了解到软件版本信息，以上图为例，软件版本是RationalDMIS2 v2024.106201版本。

通过此处可以调整设备的在线和脱机状态。

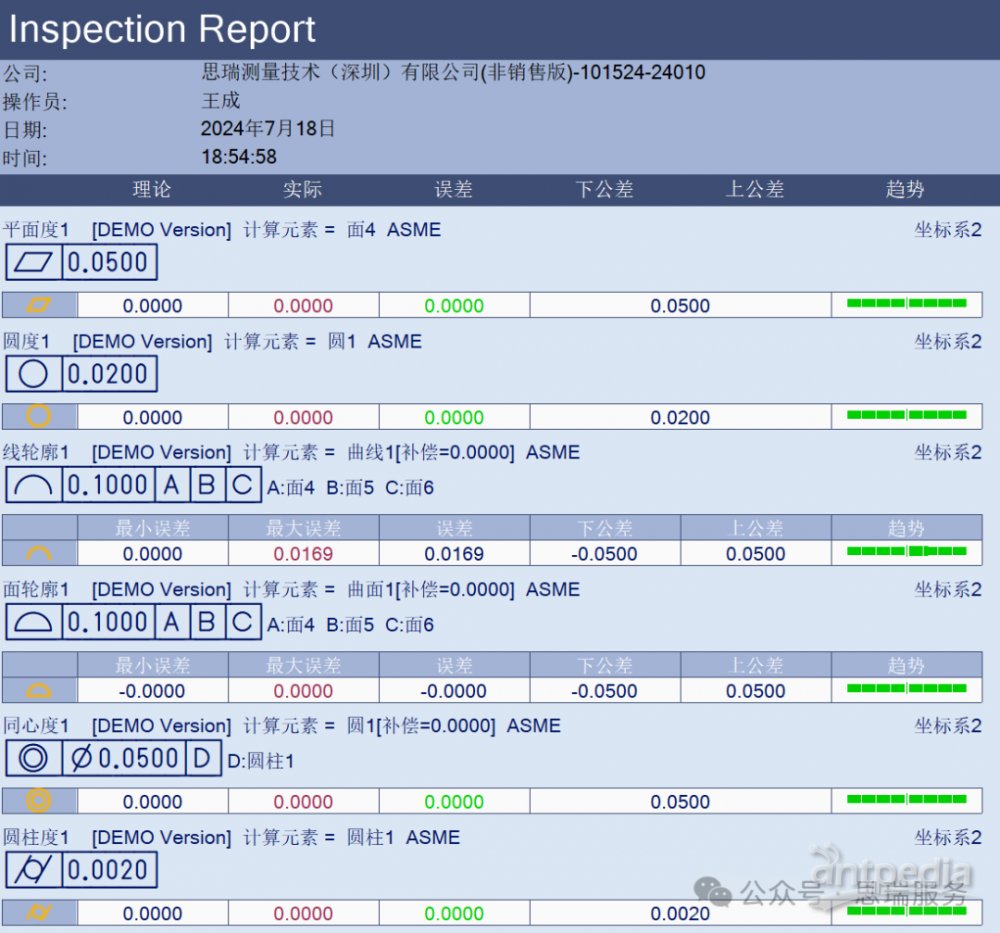

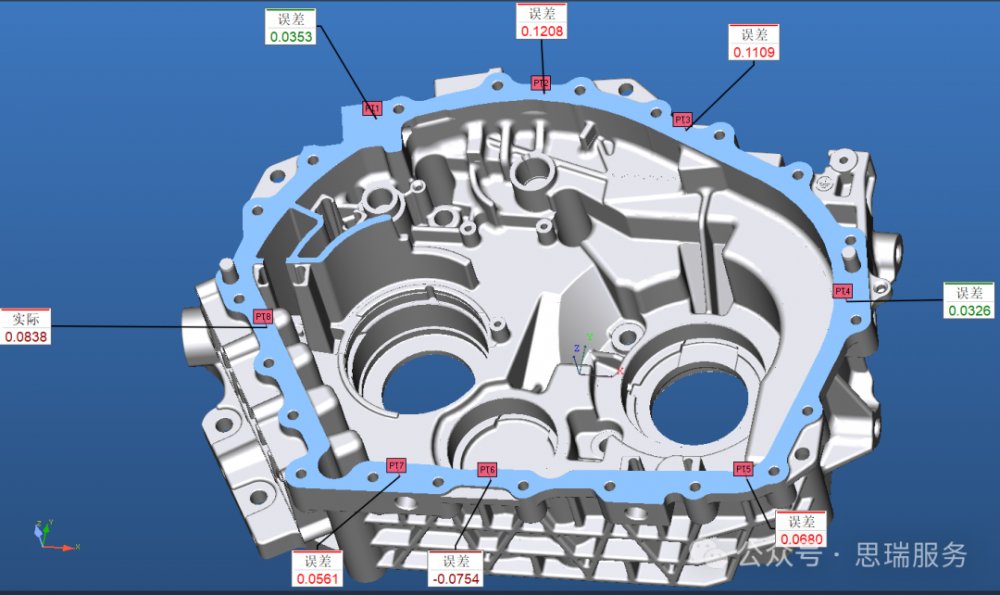

工具区域栏中有我们进行尺寸评价时需要用到的功能，比如配置测头测座，建立零件坐标系，进行尺寸公差的评价以及尺寸报告的输出。RationalDMIS2中的尺寸报告包含多种格式，用户可根据需求制作，下面我们对几种报告格式进行简单介绍：

进行程序的编写与修改。

观察特征元素以及导入模型时在此区域进行待测元素的抓取。

观察设备的状态，当设备显示就绪时方可进行后续操作。

通过此位置可以了解设备运行到的具体位置。

了解当前使用的测头名称与角度，也可在此处进行测头角度的切换。

此处可以根据需要进行直角坐标系与极坐标系的切换。

可以控制探头补偿，温度补偿以及FIY模式的开启与关闭。

选中此命令，可进行程序语句的编写等相关操作。

在此处导入CAD模型后可进行CAD模型以及机床坐标系的相关操作，比如实现模型的显示与隐藏以及手动建立坐标系与模型坐标系对齐。

点云功能支持导入点云数据，将点云创建为点元素来进行测量。

此处可以进行叶片检测的相关操作。

此处可以进行程序命令的快速搜索以及添加一些软件内置的程序语句，比如插入安全点和安全提示语句等。

可以控制程序的运行与停止。

以上就是关于RationalDMIS2软件界面的介绍，也可以通过下方小视频了解RationalDMIS2软件的操作界面。
