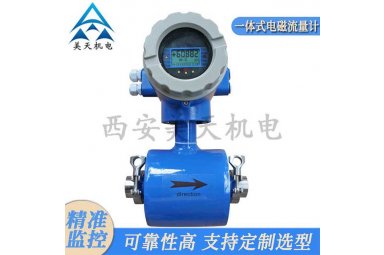

厂家供应 电磁流量计详细介绍 一体式 分体式

电磁流量计（Electromagnetic Flow Meter，简称 EMF）是基于法拉第电磁感应定律设计的体积式流量测量仪表，核心用于测量导电液体的体积流量，具备无压损、高精度、抗干扰强等特点，广泛应用于石油化工、水处理、冶金、食品医药、市政工程等行业，可测量清水、污水、酸碱盐溶液、泥浆、矿浆等各类导电介质，是工业过程中导电液体流量监测的主流仪表。

对于特殊工况（如微导电介质、高温高压、强磨蚀、强腐蚀），可选择定制化的专用型号，满足不同工业场景的测量需求。

一、核心工作原理

电磁流量计的工作基础为法拉第电磁感应定律：当导电液体在磁场中做垂直于磁场方向的流动时，液体中的带电粒子会切割磁感线，在管道两侧的电极上产生与液体流速成正比的感应电动势。

仪表通过检测感应电动势，结合测量管截面积计算出体积流量Q=v×S（S 为测量管横截面积），并将信号转换为 4~20mA、RS485 等标准信号输出，实现流量的显示、监测与控制。

关键前提：被测介质必须具备导电性，电导率一般要求≥5μS/cm（常规型），无导电的气体、油类、纯水溶液（如超纯水）无法测量。

二、整体结构组成

电磁流量计主要由传感器和转换器两大部分组成，二者可分体式安装（传感器装现场、转换器装控制室）或一体式安装（适用于现场就地显示），部分微型型号为集成式设计。

1. 传感器（现场测量核心，接触介质）

传感器是电磁感应的发生单元，直接安装在工艺管道上，核心部件包括：

2. 转换器（信号处理核心，非接触介质）

转换器是信号的接收、运算、输出单元，核心功能为将传感器采集的微弱感应电动势（毫伏级）进行放大、滤波、运算，转换为直观的流量值并输出标准信号

三、核心技术参数

1. 基础测量参数

测量介质：导电液体，电导率≥5μS/cm 微导电型可测≥0.5μS/cm

测量范围：流速 0.1~10m/s（最佳流速 1~5m/s） 低速型可测 0.05~5m/s

精度等级：一体式：±0.5% FS；分体式：±0.2% FS~±0.5% FS 高精度型：±0.1% FS

量程比：100:1（可任意调整量程） 宽量程比型：200:1

测量管口径：DN1~DN3000+（满管式）；DN200~DN3000（插入式）

2. 工况适配参数

介质温度：-10℃~+80℃ 低温型：-40℃~+50℃；高温型：+80℃~+200℃

工作压力：DN1~DN100：1.6MPa/2.5MPa；DN150~DN300：1.0MPa/1.6MPa 高压型：4.0MPa~42MPa

防护等级：一体式：IP65；分体式传感器：IP68（水下 10 米） 超防水型：IP68（水下 20 米）

防爆等级：隔爆型：Ex d IIC T6；本安型：Ex ia IIC T6 粉尘防爆：Ex tD A21 IP65 T80℃

3. 电气参数

供电电源：220VAC（50/60Hz）；

模拟输出：4~20mA DC（负载≤750Ω） 0~10V DC；0~20mA DC

数字通信：RS485（Modbus RTU/ASCII）

开关量输出 ：2 路 SPDT（常开 / 常闭，容量 220VAC/5A，24VDC/5A）

4 路开关量输出

开关量输入： 2 路（用于累积流量清零、远程控制） 4 路开关量输入

四、核心优势

1. 核心优势

无压损：测量管内无节流件、阻流件，介质全流通，不会造成压力损失，节省泵组能耗，适合大口径管道；

测量精准：不受介质的密度、粘度、温度、压力（在额定范围内）影响，仅与流速相关，零点稳定，精度高；

适配性广：可测量含固体颗粒、纤维的导电介质（如泥浆、污水、纸浆），无堵塞风险；

安装便捷：满管式支持法兰式、夹装式、焊接式安装，插入式无需断管，施工周期短；

智能功能完善：具备空管检测、故障自诊断、远程通信、流量报警等功能，维护成本低；

使用寿命长：电极与衬里采用耐腐蚀、耐磨材质，无机械磨损，正常使用可达 10 年以上。

五、应用场景

电磁流量计因无压损、适配性广的特点，广泛应用于各类工业和市政场景，典型应用：

市政给排水：自来水厂原水、清水流量测量，污水处理厂进水、出水、回流污泥流量测量；

石油化工：酸碱盐溶液、工艺水、循环水、油田注水流量测量，防爆型适用于易燃易爆区域；

冶金行业：矿浆、泥浆、冶炼冷却水、酸碱洗液流量测量，耐磨型适配磨蚀性介质；

食品医药：卫生型电磁流量计用于饮用水、药液、果汁、牛奶、酱油等洁净介质测量；

电力行业：电厂循环水、冷凝水、脱硫浆液流量测量；

建筑工程：中央空调冷却水、热水流量测量，消防水流量监测；

环保行业：工业废水、生活污水、渗滤液流量测量，适配各类污水介质。
