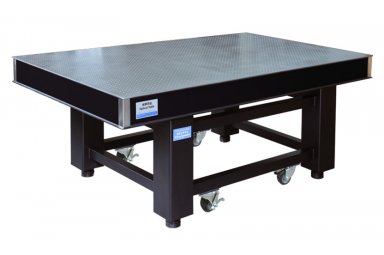

SRP系列标准阻尼隔振光学平台

Name: SRP系列标准阻尼隔振光学平台
Brand: 卓立汉光
SKU: SRP系列

SRP系列结构上采用：国标阻尼隔振垫、整体焊接支架、标准不锈钢台面(高导磁SUS430、弱导磁SUS304、极弱导磁SUS316），整体高度800mm，分为台面和支架两部分。

产品概述

SRP系列标准阻尼隔振光学平台命名规则：

特点：

• 标准台面上台板材料为SUS430（1Cr17 ）高导磁不锈钢，台面也可选择整体材料为SUS304弱磁不锈钢面包板，台面也可选择整体材料为SUS316极弱磁不锈钢面包板。

• 采用国标（GB/T 20029-2005）规定的阻尼隔振垫，固有频率通常小于7~18Hz。

• 表面经过亚光处理，可有效减少杂散光。

• 整体焊接支架，刚性高，稳定性好。

• 侧面为黑色铝塑板，美观、实用，四角用不锈钢板包角。

• 教学和科研可兼顾的阻尼隔振光学平台。

应用领域：

• 对隔振性能要求不是很高的生产与实验，如机械运动实验，教学类光电实验、工件装配等。

技术指标：

• 固有频率：＜7~18Hz，同负载和实际使用情况相关

• 平面度：0.02~0.05mm/600mm×600mm

• 台面：上台板4~6mm厚不锈钢

• 底板：下底板4~6mm厚，表面喷黑塑处理

• 台面厚度：100/200/300mm，详见选型表

• 台面加支架总高度800mm，总高度可调范围：-10~+15mm

• 孔距：25mm×25mm

• 最边缘孔距边：37.5mm

• 孔径：M6

• 重量：100mm厚：约120Kg/m2

200mm厚：约140Kg/m2

300mm厚：约167Kg/m2

细节说明：

其它配件：

SRP系列标准阻尼隔振光学平台选型表

产品型号	整体规格（mm）	台面厚度（mm）	台面自重（Kg）	支撑腿截面积（mm）	支架负载能力（Kg）	备注
SRP06-06（-K）	600×600×800	100	43	120×120	600	4支撑
SRP09-06（-K）	900×600×800	100	65	120×120	600	4支撑
SRP10-08（-K）	1000×800×800	100	96	120×120	600	4支撑
SRP12-06（-K）	1200×600×800	100	86	120×120	600	4支撑
SRP12-08（-K）	1200×800×800	100	115	120×120	600	4支撑
SRP12-09（-K）	1200×900×800	100	130	120×120	600	4支撑
SRP12-12（-K）	1200×1200×800	100	173	120×120	600	4支撑
SRP15-09（-K）	1500×900×800	200	189	200×200	1300	4支撑
SRP15-10（-K）	1500×1000×800	200	210	200×200	1300	4支撑
SRP15-12（-K）	1500×1200×800	200	252	200×200	1300	4支撑
SRP15-15（-K）	1500×1500×800	200	315	200×200	1300	4支撑
SRP18-09（-K）	1800×900×800	200	227	200×200	1300	4支撑
SRP18-10（-K）	1800×1000×800	200	252	200×200	1300	4支撑
SRP18-12（-K）	1800×1200×800	200	302	200×200	1300	4支撑
SRP18-15（-K）	1800×1500×800	200	378	200×200	1300	4支撑
SRP20-10（-K）	2000×1000×800	200	280	200×200	1300	4支撑
SRP20-12（-K）	2000×1200×800	200	336	200×200	1300	4支撑
SRP20-15（-K）	2000×1500×800	200	420	200×200	1300	4支撑
SRP24-12（-K）	2400×1200×800	200	403	200×200	1300	4支撑
SRP24-15（-K）	2400×1500×800	200	504	200×200	1300	4支撑
SRP24-18	2400×1800×800	200	605	200×200	1300	4支撑
SRP30-12（-K）	3000×1200×800	300	601	200×200	1950	6支撑
SRP30-15（-K）	3000×1500×800	300	752	200×200	1950	6支撑
SRP30-18	3000×1800×800	300	902	200×200	1950	6支撑
SRP30-20	3000×2000×800	300	1002	200×200	1950	6支撑
SRP35-12	3500×1200×800	300	701	200×200	1950	6支撑
SRP35-15	3500×1500×800	300	877	200×200	1950	6支撑
SRP35-18	3500×1800×800	300	1052	200×200	1950	6支撑
SRP35-20	3500×2000×800	300	1169	200×200	1950	6支撑
SRP40-12	4000×1200×800	300	802	200×200	1950	6支撑
SRP40-15	4000×1500×800	300	1002	200×200	1950	6支撑
SRP40-18	4000×1800×800	300	1202	200×200	1950	6支撑
SRP40-20	4000×2000×800	300	1336	200×200	1950	6支撑
SRP45-15	4500×1500×800	300	1127	200×200	1950	6支撑

注：产品型号不带（-K），表示无蜂窝粘接式带隔离杯台面可选。

尺寸图

型号	尺寸（mm）
型号	L	W	A	B	T	H1	H2
SRP06-06（-K）	600	600	400	400	100	800	700
SRP09-06（-K）	900	600	600	400	100	800	700
SRP10-08（-K）	1000	800	700	600	100	800	700
SRP12-06（-K）	1200	600	900	400	100	800	700
SRP12-08（-K）	1200	800	900	600	100	800	700
SRP12-09（-K）	1200	900	900	600	100	800	700
SRP12-12（-K）	1200	1200	900	900	100	800	700
SRP15-09（-K）	1500	900	1100	600	200	800	600
SRP15-10（-K）	1500	1000	1100	700	200	800	600
SRP15-12（-K）	1500	1200	1100	900	200	800	600
SRP15-15（-K）	1500	1500	1100	1100	200	800	600
SRP18-09（-K）	1800	900	1200	600	200	800	600
SRP18-10（-K）	1800	1000	1200	700	200	800	600
SRP18-12（-K）	1800	1200	1200	900	200	800	600
SRP18-15（-K）	1800	1500	1200	1100	200	800	600
SRP20-10（-K）	2000	1000	1200	700	200	800	600
SRP20-12（-K）	2000	1200	1200	900	200	800	600
SRP20-15（-K）	2000	1500	1200	1100	200	800	600

型号	尺寸（mm）
型号	L	W	A	B	T	H1	H2
SRP24-12（-K）	2400	1200	1400	900	200	800	600
SRP24-15（-K）	2400	1500	1400	1100	200	800	600
SRP24-18	2400	1800	1400	1200	200	800	600
SRP30-12（-K）	3000	1200	1100	900	300	800	500
SRP30-15（-K）	3000	1500	1100	1100	300	800	500
SRP30-18	3000	1800	1100	1200	300	800	500
SRP30-20	3000	2000	1100	1200	300	800	500
SRP35-12	3500	1200	1200	900	300	800	500
SRP35-15	3500	1500	1200	1100	300	800	500
SRP35-18	3500	1800	1200	1200	300	800	500
SRP35-20	3500	2000	1200	1200	300	800	500
SRP40-12	4000	1200	1600	900	300	800	500
SRP40-15	4000	1500	1600	1100	300	800	500
SRP40-18	4000	1800	1600	1200	300	800	500
SRP40-20	4000	2000	1600	1200	300	800	500
SRP45-15	4500	1500	1600	1100	300	800	500
