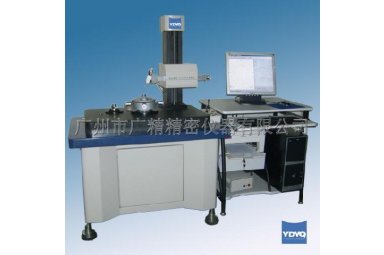

RD290II超大承重型圆柱度仪

RD290II超大承重型圆柱度仪外型美观，操作方便，是一种普及型的手动圆度圆柱度测量机。可进行测量零件的圆度、圆柱度、同轴度、平行度和直线度，并能进行谐波分析，可广泛应用于汽车、摩托车、机床、轴承、油泵油嘴等行业工厂车间和计量部门。
    RD130系列圆柱度仪可测各种规则、不规则的环形工件的圆度、圆柱度、直线度、同心度、同轴度、平面度、平行度、垂直度、表面波纹度(Wc、Wp、Wv、Wt、Wa、Wq)、频谱分析、波高分析、偏心、轴弯曲度及跳动量等。
　　● 气浮立柱
　　测量参数: 圆柱度、圆度、直线度、同心度、垂直度、同轴度、平行度、平面度、间断表面测量、跳动量
　　分析功能：谱分析、波高波宽分析、表面波纹度
　　主轴径向误差：±（0.025+5H/10000）чm
　　主轴轴向误差：±（0.02+6X/10000）чm
　　最大检测直径：200mm（可扩展）
　　最大检测高度：300mm(可扩展）
　　Z轴导轨移动直线度：0.5чm/100mm
　　系统精度等级：一级
　　转速：5 r/min
　　承重：35-85Kg
RD290II超大承重型圆柱度仪原理　
　　RD290II型圆柱度仪采用半径测量法，工作旋转式。该圆柱度仪旋转轴系采用高精度气浮主轴、高精度气浮导轨作为测量基准；该圆柱度仪电器部分由高级计算机及德国海德汉精密圆光栅传感器、精密电感位移传感器组成，德国海德汉精密圆光栅传感器、精密电感位移传感器计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；该圆柱度仪测量软件采用基于中文版WinXP操作系统平台的RD系统测量软件，完成数据采集、处理及测量数据管理等工作。
　　RD290II型圆柱度仪仪数据采集系统采用耐用可靠的德国进口圆光栅，其极高的数据采集密度（4096线）为处理圆度，特别是波纹度或震纹的评定上提供了足够的数据；其极高的角向精度保证实现精确测量同心度、同轴度、圆柱度等功能。　
RD290II超大承重型圆柱度仪主要技术规格　　
    1、测量范围：最大直径：ф150mm（可定制ф200mm） 最小内径：ф5mm
　　2、最大试件高度：300mm
　　3、量程范围：500чm (半径差)
　　4、转 速：5 r/min
　　5、承 载：35-85Kg
　　6、电 源：AC 220V±10% 50Hz
　　7、外形尺寸：900mm(长) ×600mm（宽）×1500mm(高)
　　8、净重：约300Kg
RD290II超大承重型圆柱度仪仪器精度　　
　　主轴精度：±0.025чm
　　导轨精度：0.5чm/100mm 气浮导轨
　　系统精度：≤0.06чm
　　采样点数：4096
　　径向分辨率：0.001чm
　　系统精度等级： 二级（一级：≤0.03чm 二级：≤0.06чm 三级：≤0.1чm）
RD290II超大承重型圆柱度仪标准配置　　
    主机：1台
　　主轴：1个
　　立柱：1个
　　大理石台面:1个
　　圆光栅：1个
　　标准件:1个

RD290II超大承重型圆柱度仪信息由广州市广精精密仪器有限公司为您提供，如您想了解更多关于RD290II超大承重型圆柱度仪报价、型号、参数等信息，欢迎来电或留言咨询。
