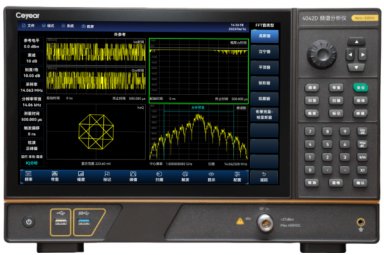

9kHz-9/20GHz新款基础型频谱分析仪

一.9kHz-9/20GHz新款基础型频谱分析仪产品概述

    4042系列频谱分析仪采用便携式结构，重量低于6.5kg，具有工作频段宽、性能指标高、扫描速度快、测试功能多、便携易操作等多重优点。 4042 系列频谱分析仪具有实时频谱分析、干扰分析、信道扫描、场强测量、USB 连续 波与峰值功率测量、模拟解调分析、IQ 分析、相位噪声测试、矢量信号分析等多种测量功 能模式，以及通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、谐波失真、杂散发 射模板等智能测量功能，支持 LAN、USB、HDMI 等数字接口。4042 采用的 12.1 寸多点触 控电容触屏带来更好的交互体验，产品可应用于工业电子产品的研发和测试过程以及通信测 试、卫星通信、微波通信、科研教学等众多领域。

二.9kHz-9/20GHz新款基础型频谱分析仪产品特点

• 频率测量范围：9kHz~9GHz/20GHz，标配全频段前置放大器；

• 射频性能指标 显示平均噪声电平：≤-163dbm/Hz（10MHz~2GHz，前置放大器开，典型值） 单边带相位噪声：≤-113dBc/Hz@100kHz 频偏@1GHz 载波（典型值） ≤-108dBc/Hz@100kHz 频偏@10GHz 载波（典型值） 三阶交调失真：+16dBm@900MHz（典型值） 总电平不确定度：±1.0dB（典型值）

• 扫描速度快 扫描时间<33ms（扫宽 20GHz，分辨率带宽 3MHz） 扫描时间＜4s（扫宽 1GHz，分辨率带宽 1kHz，快速 FFT 扫描方式）

• 多种测量功能模式：频谱分析、干扰分析（瀑布图、RSSI）、信道扫描、场强测量、 USB 连续波功率测量、USB 峰值功率测量、模拟解调分析（AM、FM、PM）、实 时频谱分析（分析带宽 40MHz）、IQ 分析、时间门扫描等；

多种智能测量功能：通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、谐 波失真、杂散发射模板等；

多样的辅助测试接口及数字接口：10MHz 参考输入输出、零扫宽中频输出、LAN、 USB、HDMI 等

• 方便快捷的用户操作体验：12.1 寸电容触摸屏、支持多点触控，具有 6 个独立标 记，支持信号跟踪与峰值跟踪，具有 3 条显示迹线、6 种检波方式（标准、正峰值、 负峰值、取样、均值、均方根），支持 HDMI 输出；

• 支持多种外置选件与附件，如 USB 连续波功率探头、USB 峰值功率探头、EMI 近 场探头等。

三.9kHz-9/20GHz新款基础型频谱分析仪产品应用

1.频谱分析

    4042 系列频谱分析仪具有通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、 音频解调、谐波失真、频谱发射模板、多载波邻道功率等测试功能，支持噪声标记和频率计 数器功能，可同时显示 3 条迹线，并且具有标准、正峰值、负峰值、取样、均值和均方根 等不同的检波方式，支持信号跟踪和峰值跟踪功能。

2.干扰分析（选件）

    干扰分析选件具有频谱测量、瀑布图和 RSSI 测量功能，其中瀑布图使用频率-幅度-时 间三维的显示方式，可以方便的观测周期性或者间断的信号，在瀑布图中显示颜色的不同反 应信号幅度的强弱，RSSI（接收信号强度指示）主要用于测量一个点频信号在一个时间段内 的强度变化情况，瀑布图和 RSSI 测量均支持信号的自动存储功能。

3.信道扫描（选件）

4.模拟解调分析（选件）

5.USB功率测量 （选件）

6.场强测量 (选件 )

7.40MHz 带宽实时频谱分析（选件）

    实时频谱分析功能主要用于对瞬态时变信号、突发信号的捕获和分析，实时分析带宽40MHz，可实现瞬态信号数字余辉和瀑布图测试功能。

8.IQ分析（选件）

    IQ分析选件支持IQ数据的捕获及显示，能够支持IQvs时间、幅度vs时间、频谱图和IvsQ等图形显示界面。

四.9kHz-9/20GHz新款基础型频谱分析仪订货信息

9kHz-9/20GHz新款基础型频谱分析仪信息由上海昊量光电设备有限公司为您提供，如您想了解更多关于9kHz-9/20GHz新款基础型频谱分析仪报价、型号、参数等信息，欢迎来电或留言咨询。
