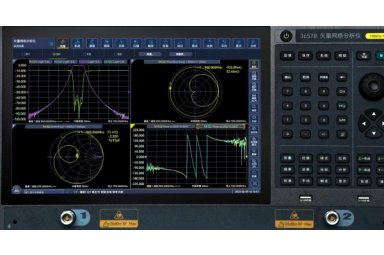

新款经济型4.5GHz/9GHz矢量网络分析仪

一.新款经济型矢量网络分析仪产品概述

    3657 系列矢量网络分析仪适用于无线通信、有线电视、教育及汽车电子等领域，可对滤波 器、放大器、天线、电缆、有线电视分接头等射频元件的性能测量。产品具有误差校准功能、时 域功能、夹具仿真器功能、自动夹具移除功能、 时域分析功能；具有对数幅度、线性幅 度、驻波、相位、群延时、Smith 圆图、极坐标等多种显示格式；能够多通道多窗口显示；具 有 USB 接口、LAN 接口、HDMI 接口、DP 接口。可快速、精确地测量被测件 S 参数的幅度、相 位和群延迟特性，具备高效、强大的误差修正能力。

二.新款经济型矢量网络分析仪产品信息

注：上架式机型适用于自动测试、系统集成、无人工厂等应用场景。 台式机型更适合于传统使用习惯。下图左图为上架式（2U）显示器为非标配，右图为台式（5U）。

三.新款经济型矢量网络分析仪产品特点

• 具有高达 140dB 动态范围，可对高抑制比器件进行精确测量；

• 4us/point 测试速度，极大提高产线测试效率；

• 稳定性更高，满足高精度测试需求；

• 功能更丰富，除标配时域分析功能，更有自动夹具移除功能和时域分析功能可选；

• 体积更小，重量更轻，相同的空间条件下，可以布置更多的测试仪器；

• 具有上架式（2U）和台式（5U）两种机型； 具有四端口选件，单次连接即可实现四端口网络全部 16 个 S 参数测量，并可进行平衡参 数测量；

• 强大的数据分析能力，如纹波测试、带宽测试、极限测试等功能，方便用户进行合格判定， 提高测试效率；

• 具备 LAN 接口，可进行远程控制及系统互联并带有六个 USB 接口。

• SCPI 指令同步记录，脚本一键生成；

• 12.1 英寸多参数同屏显示，多点触控操作。

1. 信号完整性快速分析



   具备基于网络参数的虚拟眼图生成及分析功能。根据不同的高速数字通信标准，可以使用预 先定义好的眼图模板进行高效 Pass/Fail 测试可以在仿真眼图上施加抖动、噪声等干扰，通过预加重和均衡等校正算法的加入，模拟真实 环境下高速链路不同位置的仿真眼图。



    2.具有四端口选件

       单次连接即可实现四端口网络全部16个S参数测量，并可进行平衡参数测量。

四.新款经济型矢量网络分析仪产品应用

     1.移动通信产品生产测试

        3657 系列矢量网络分析仪频段范围能够满足移动通信产品的生产测试需求，具有扫描速度 快、动态范围大、体积小等特点，非常适合工厂的批量生产测试工作，可用于对滤波器、放 大器、天线、电缆等射频元件的测试。

     2.无源多端口器件和平衡器件测试

        3657 系列矢量网络分析仪具备四端口测试功能，单次连接即可实现四端口网络全部 16 个S 参数测量，非常适合工厂的多端口器件大批量生产测试工作，具有平衡参数测量功能。

五.新款经济型矢量网络分析仪产品参数

注：各产品选件请下载数据单查看。

新款经济型4.5GHz/9GHz矢量网络分析仪信息由上海昊量光电设备有限公司为您提供，如您想了解更多关于新款经济型4.5GHz/9GHz矢量网络分析仪报价、型号、参数等信息，欢迎来电或留言咨询。
