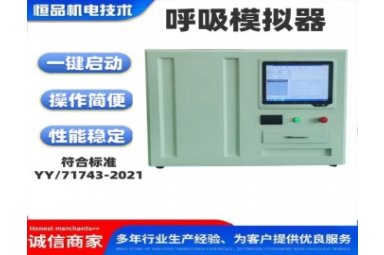

呼吸模拟器 YY/71743-2021麻醉和呼吸设备

应用：

配合吸入制剂药物测试仪使用，对吸入气雾剂、吸入喷雾剂，吸入粉雾剂、吸入液体制剂实验模式提供模拟呼吸功能

符合标准：

中国药典（2020年版）

YY/71743-2021麻醉和呼吸设备 雾化系统和组件

产品特点:

1、满足中国药典（2020年版）、YY/71743-2021中对于测定装置的要求

2、优化配置：设备内置FIR滤波器及多组陷波滤波器，可自动辨识并抑制机械振动，优化电流环设计，呼吸模拟运行过程平稳

3、数据采样模式：控制周期250us，高达每秒1000个数据点的传输速率，保证呼吸模拟运行的高精度运算和控制

4、呼吸模式：采用高精度不锈钢活塞桶，专用硅胶密封圈（弹性好、抗老化）

5、活塞桶：呼吸不锈钢活塞桶材料采用304不锈钢，表面经过特殊防腐处理，桶内有效容量1000ml

6、专用软件：软件免费升级、终身维护。可以打开或保存呼吸参数，还可以自定义呼吸曲线，可以选择正弦、方波、三角波呼吸模式，可以设置潮气量20～1000ml，可以任意设置吸呼比，吸呼次数

7、控制方式：控制周期250us，FPGA精确锁存脉冲计数，PID + 速度前馈 + 加速度前馈，正负限位、原点信号、驱动器报警、驱动器复位、到位信号（光耦隔离）

8、控制指令：可自动辨识并抑制机械振动。位置脉冲输入频率达4MHz，支持脉冲+方向、正交脉冲、双脉冲等多种位置指令方式

9、滤纸罩死体积：不超过呼吸模拟器成人模式潮气量的10%

基本配置：

1、滤膜采样装置（滤纸罩） 2套

2、φ65mm呼吸模拟器滤膜 1盒50片

3、呼吸模拟器软胶适配器 1件

4、呼吸模拟器适配器转接头 1件

5、吸入制剂评测数据分析软件（呼吸模拟器主机内含） 1套

压力测试：

1、内置高精度压力传感器量程0～2KPa，精度±0.01KPa

流量测试：

1、内置高精度电子流量计量程0～10L/min，精度±0.02L/min

一、配置工业级温、湿度传感器，实时精确测量环境温湿度

二、17寸工控触摸计算机，触摸或键鼠操作，支持中英文界面切换

三、智能控制系统：三菱PLC控制器，预留RS485、TCP/IP 通信接口，方便软件升级和联网操作

技术参数：
