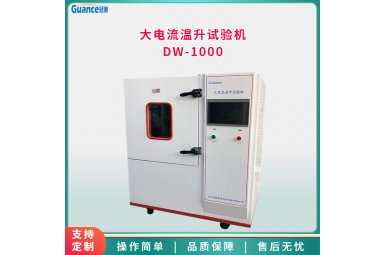

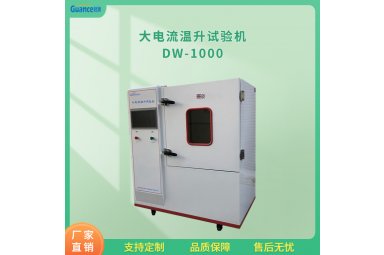

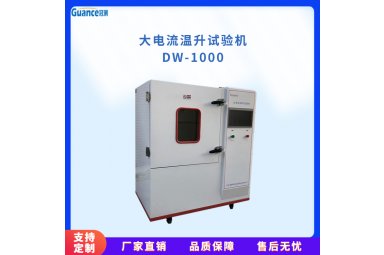

大电流温升试验机

大电流温升试验机

DW-1000

一、主要适用范围及功能

大电流温升试验机采用PLC与触摸屏控制系统，实现的全自动大电流检测设备。该发生器能够实现最大1000A电流输出，2路温度采集1路温度控制。能够将采集的温度与电流使用曲线图的方式进行显示。设备具有完善的保护措施，能够实现长时间无人职守测试。

二、使用环境

1、海拔高度：≤1000m

2、环境温度：-30～40℃；

3、环境湿度：≤85％R.H.；

4、大气压力：80～120kPa；

5、供电电源：380±10%VAC  / 5 0±0.5Hz  /  20KW

6、环境要求：设备四周60cm空间距离，附近没有强电磁辐射源，无可燃性气体、粉尘或混合的环境下使用。

7、耐地震能力：地面水平加速度：3m/s2；地面垂直加速度：1.5m/s2；

8、接地电阻：≤4Ω

9、安装地点:室内

10、设备尺寸：长1400毫米宽1150毫米高1700毫米（仅供参考，实际尺寸以实物设计完毕后的尺寸为准）

11、设备重量：500千克

三、主要设备执行结构

1、交流发生装置：采用内部整流实现1000A交流输出，且电流大小可以自由设置并自动升压。

2、电流大小控制：输出电流采用电压模拟量信号控制，电流输出精度±1%。

3、电流采集：电流采集方式为电流互动感器采集，将采集的电流数值转换成小电流信号传送给PLC

4、电压采集：电压采集用电压变送器将电压信号转换成小电流信号传送给PLC

5、保护电流：保护电流用保护设备在运行过程中因意外造成设备内部电路中电流过大致使设备内部部件损坏。保护电流互感器将采集到的电路中的强电流信号转换成掉电流信号传送给PLC

6、加温装置：采用加热管来给整个设备加热，并用循环风扇来保证设备内部整个空间的温度均匀。

7、温度传感器1：采集试验箱内的环境温度信号转换成小电流信号传送给PLC

8、温度传感器2：采集试验试样的温度信号转换成小电流信号传送给PLC

 9、控制部分：整个设备的控制部分为PLC，PLC采集一个直流发生器的电流与电压信号转换来的信号与设备电路中的电流信号，并尽心信号处理并发送命令来控制整个设备的运行。

10、显示操作部分：15寸高清触摸屏
