SG-2003型矿井自然火灾束管监测系统独创集成化气体采样自动控制柜(东西分析)

该工程连续采集输送井下多处采煤工作面的气体，由地面监测控制，循环自动取样分析，经过对矿井火灾标志性气体的连续分析数据及趋势曲线，对火灾和瓦斯爆炸的可能性连续进行分析及发火点的预测预报，为矿井瓦斯事故和自然火灾的防治工作提供科学依据。特别适用于采空区、巷道高顶、封闭火区等地点，人员难以进入的“死区”，提供非人力所能为的监测手段。尤其为火区启封，矿井瓦斯事故救灾提供有效的监测手段。

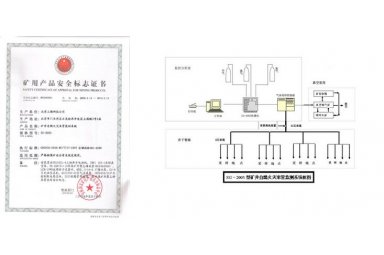

系统组成
主要由井下工作面粉尘过滤器、单管、井下初级滤水装置、分路箱、束管、地面二级滤水装置、真空管道系统、气体采样自动控制柜、束管专用色谱仪、数据处理工作站及爆炸三角形软件等组成。

主要特点：
1、安全可靠的地面分析及负压采集系统
分析中心及负压气源动力装置设置在地面；井下非电化学传感器，地面电气设备无需苛刻的防暴等级要求，安全可靠，便于维护。

2、独创集成化气体采样自动控制柜
气体采样系统、流量显示及调节装置和地面二级滤水装置三大部件集成一体；体积小，管道接头少，管道短，达到气体阻力zei小化；井下束管至地面分析仪器只需一次接头连接，安装简单化。解决了常规分析室内束管连接密如蛛网的现象。

3、首创流量显示及调节功能
每路束管均配置流量显示及调整装置，能够直观地反映每路束管的工作状况；测定每路束管的流速及流量，准确地确定所分析的每路样气的提前时间；通过流量监测反映井下束管有无堵塞，可及时对堵塞情况进行处理。

4、优化设计的负压管道系统确保抽气效率
采用西门子水环真空泵，质量可靠，性能先进、稳定；真空泵进、排气接口等管径真空管道设计是确保抽气效率的有效手段；双真空泵切换，自动止回功能与应急旁路管道切换功能，确保双套管道系统应急瞬间切换，可靠运行。

5、独创无阻力真空管道自动止回功能
此控制装置与真空泵同步工作，自动控制真空管道的开启及关闭，有效地解决停机回水现象及样气污染现象，保持短时间停机后第二次开机样气的连续有效；并且对真空系统无阻力及无压力损失。通常情况下，即使zei好的机械止回阀造成的阻力也会减少30%以上的抽气效率。

6、满足客户特殊要求的工程解决方案
提供工作面采集距离10KM以上，监测路数扩充的特殊工程解决方案、满足了现场需要。
