Thorlabs偏振光纤
参考价：面议
品牌：索雷博 产地：欧洲 样本：来电或留言获取样本
AI Agent
- Thorlabs偏振光纤价格？
- Thorlabs偏振光纤可以做哪些实验？
- Thorlabs偏振光纤参数？
- Thorlabs偏振光纤配套的耗材试剂？
- Thorlabs偏振光纤操作规程？
- Thorlabs偏振光纤使用注意事项？
产品介绍
偏振光纤
特性
~100 nm的带宽
>30分贝的分光比
设计波长：830 nm、1064 nm或1550 nm
应用：
光纤陀螺仪
相干通信
电流传感器

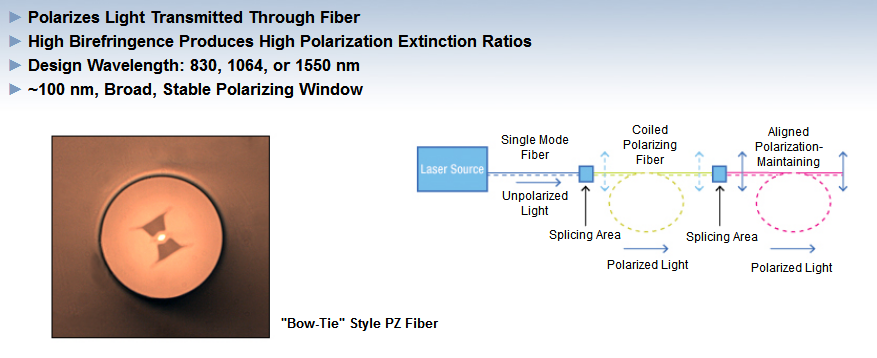

Thorlabs的偏振(PZ)光纤，即Zing™光纤，是一种特殊光纤，在其中能且只能传播一种偏振态的光。当其它偏振方向的光在其中传播时，将会经历很高的光学损耗，这样就不能从光纤中继续传播。为了实现这种效果，我们的PZ光纤采用蝴蝶结结构来产生较高的双折射效应。这种双折射效应会使特定偏振方向的光才能在光纤中传播，而其它偏振方向的光则会经历很高的损耗。

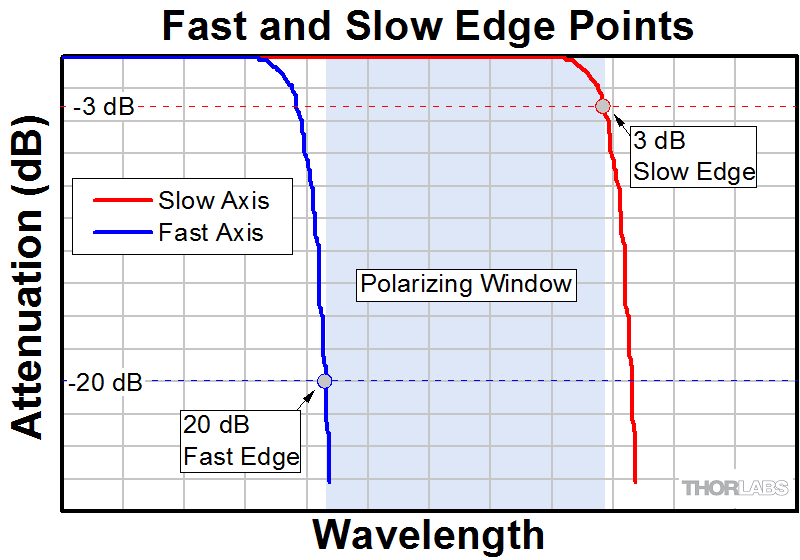

这些PZ光纤具有较宽的偏振带宽(约100纳米)、高分光比(大于30分贝)和低衰减。偏振窗口和分光比可以通过盘卷PZ光纤进行调节(被称为光纤排布)。将光纤盘卷成更小直径的线圈可以使偏振窗口变窄，并向低波长方向偏移(请参看曲线标签了解更多信息)。偏振窗口定义为快轴20分贝衰减与慢轴1分贝衰减之间的波长范围(请参看右图)。无论是出于笔直或盘卷状态，Thorlabs公司偏振PZ光纤都具有性能。

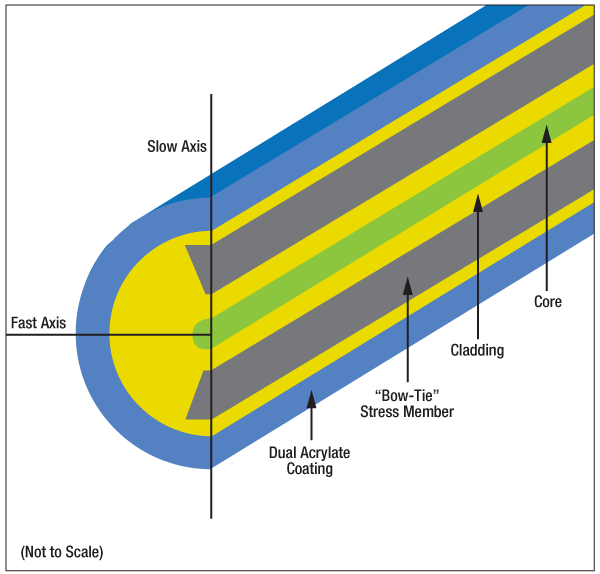

光纤剖面图
这些PZ光纤的偏振窗口定义为快轴20分贝衰减与慢轴3分贝衰减之间的波长范围。每种类型光纤的曲线，请查看曲线标签。
PZ光纤是一种全光纤器件，比共轴偏振器具有更多的优势，如更低插入损耗、更高的消光比和无复杂部件组装或笨重的包装(请参看PZ教程标签)。这种光纤性价比高，具有较高的消光比(ER)和较宽的带宽，及时在光纤受到压力时也可以在设计工作波长(HB830Z对应830纳米，HB1060Z对应1064纳米，HB1550Z对应1550纳米)上起到偏振作用，其ER和插入损耗是对温度稳定的，并在使用时具有长期可靠性。我们的PZ光纤切割、取放和熔接都与其它光纤相同，并能够兼容标准PM光纤系统(包括熊猫型和蝴蝶结型)。该光纤还可以与任意其它需要低压力环氧树脂胶合和插销与光轴对准的PM光纤一样进行末端处理。
很重要的一点，PZ光纤与保偏(PM)光纤是不同的。当入射光的偏振方向与双折射轴对齐时，PM光纤会保持其线偏振状态，PM光纤可以传播任意偏振方向的光。与PM光纤不同，PZ光纤不存在偏振串扰的问题，这样一它们就非常适合用于偏振敏感的应用。
通过我们的定制跳线页面，这些光纤还可以定制各种接头。
Item #a | OperatingWavelengthb | CladdingDiameter | CoatingDiameter | MFDd | NAe | CladdingIndexf | CoreIndexf | Cut-Off(Typ.)g | Attenuation | BeatLength | ExtinctionRatiob | 20 dB FastEdgeb,c | 3 dB SlowEdgeb,c |
HB830Z | 830 nm | 80 ± 1 µm | 170 ± 10 µm | 4.1 - 7.7 µm@ 830 nm | 0.14 | 830 nm:1.45954 | 830 nm:1.45282 | ≤0.02 dB/m@ 830 nm | ≤1.04 mm@ 830 nm | ≥30 dB | ≤790 nm | ≥860 nm | |
HB1060Z | 1064 nm | 125 ± 1 µm | 245 ± 15 µm | 6 - 8 µm@ 1064 nm | 0.14 | 1064 nm:1.45635 | 1064 nm:1.44963 | < 1000 nm | ≤0.02 dB/m@ 1060 nm | ≤0.8 mm@ 633 nm | ≥30 dB | ≤1015 nm | ≥1105 nm |
HB1550Z | 1550 nm | 125 ± 1 µm | 245 ± 15 µm | 10.0 - 12.5 µm@ 1550 nm | 0.09 - 0.11 | 1550 nm:1.64263g | 1550 nm:1.63985g | 1150 nm | ≤0.02 dB/m@ 1550 nm | ≤2.5 mm@ 1550 nm | ≥30 dB | ≤1500 nm | ≥1600 nm |
完整的规格列表请看规格标签。
在光纤排布为光纤长5米、盘卷直径为89毫米(Ø3.5英寸)时典型的偏振性能。
关于定义请看右上方的图。
模场直径(MFD)是一个标称值。它是近场1/e2 功率处的直径。更多信息，请查阅上面的模场直径定义标签。
数值孔径(NA)是标称值。
该值为标称值，处于标称工作波长下。
典型值，实际截止数值取决于光纤排布。
该值是在数值孔径为0.09时
规格
Fiber | HB830Z | HB1060Z | HB1550Z |
Operating | 830 nm | 1064 nm | 1550 nm |
Cladding | 80 ± 1 µm | 125 ± 1 µm | 125 ± 1 µm |
Coating Diameter |
Thorlabs偏振光纤信息由江阴韵翔光电技术有限公司为您提供，如您想了解更多关于Thorlabs偏振光纤报价、型号、参数等信息，欢迎来电或留言咨询。
