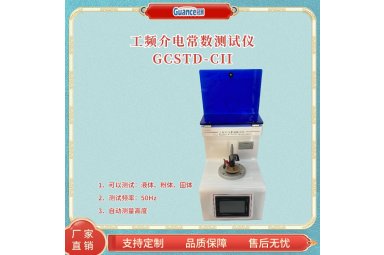

工频介质损耗测试装置

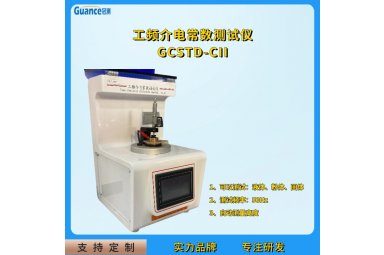

工频介电常数及介质损耗测试仪

GCSTD-CII

满足标准：

GB/T1409-2006 测量电气绝缘材料在工频、音频、高频下电容率和介质损耗因数的推荐方法

GB/T 5654-2007 液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量

GB/T 21216-2007 绝缘液体 测量电导和电容确定介质损耗因数的试验方法

GB/T 1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法

GB/T 5594.4-1985__电子元器件结构陶瓷材料性能测试方法__介质损耗角正切值的测试方法

一、产品概述

本仪器是一种测量介质损耗（tgδ）和电容容量（Cx）的仪器，测量各种绝缘材料、绝缘套管、绝缘液体、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx）。具有操作简单、中文显示、打印、使用方便、无需换算、自带高压，抗干扰能力强， 测试时间短等优点。

本测试仪采用变频电源技术，利用单片机和电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。

二、性能特点

1、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。

2、采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

3、过流保护功能，在试品短路或击穿时仪器不受损坏。

4、内附标准电容和高压电源，便于现场测试，减少现场接线。

5、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。

三、技术指标

技术指标

  1、试验环境温度：10℃～30℃（LCD液晶屏应避免长时间日照）

  2、相对湿度：20%～80%

  3、供电电源：电压：220V±10%

  4、外形尺寸：长*宽*高=470mm*320mm*360mm

  5、重量：16kg

  6、输出功率：1.5KVA

  7、显示分辨率：3位、4位（内部全是6位）

  8、测试方法：正接法、反接法、外接试验电压法

  9、测量范围：内接试验电压：

tgδ：99.9%

Cx ：30 pF＜Cx（10KV）＜60000 pF

    10KV  Cx＜60000 pF

    5KV   Cx＜80000 pF

    2.5KV  Cx＜0.3uF

外接试验电压：

由外接试验变压器输出功率而定

 10、基本测量误差：介质损耗（tgδ）：1%±0.09%

电容容量（Cx）：1.5%±1pF

 11、分辨率： tgδ：0.01%

Cx ：0.1pF

     12、仪器为升压与测量一体化结构，输出电压2.5KV～10KV五档可调

     13、试样要求：直径为50MM、100MM、38MM
