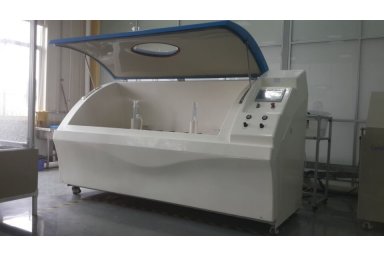

富奇复合式盐雾腐蚀试验箱

一、产品名称 富奇复合式盐雾腐蚀试验箱

二、型号 CCT-010I

三、工作室尺寸 内宽≥2100mm  内高≥70mm  内深≥1000mm （不含箱盖）

四、外形尺寸 长2600mm×宽1450mm×高1450mm不含附件(如水箱等)

五、⑴设备特点

①FYW系列盐雾（循环）腐蚀试验箱是我公司为了适应根据国内外不同的盐雾试验的要求而专门开发的一款设备。这款设备首先从箱体材料上进行了重大突破，改变了以往用PVC板和玻璃钢制作的箱体，而是改用具有耐高温，光洁度高的改良型PP板（聚丙烯）制作的；其次从控制系统上也做了很大改进，电器元器件均采用国内外的执行件，大大优化了设备的总体性能。因FWX系列盐雾盐雾腐蚀试验箱具有性能优良，耐高温、不易变形、外观美观等优点

②试验箱结构设计先进合理，配套产品和功能元器件具有国际先进水平，能够适应长期、稳定、安全、可靠的生产需求。能够满足用户为从事上述用途的加工生产要求，且使用、操作、维修方便，使用寿命长，造型美观，操作简单直观。

③设备可分别进行循环腐蚀试验（盐雾试验、干燥（常温）试验、湿热试验）、盐雾腐蚀试验（连续喷雾或间隙喷雾）、湿热试验、干燥试验、冷凝水试验（凝露）、静态放置等功能 。

⑵※试样限制 ※ 本试验设备禁止：

※ 易燃、爆炸、易挥发性物质试样的试验及储存

※ 腐蚀性物质试样的试验及储存

※ 生物试样的试验或储存

※ 强电磁发射源试样的试验及储存

4. 满足标准：

ISO 9227-2006   盐雾腐蚀试验标准

GB/T 10587-2006  盐雾试验箱技术条件

DIN 50021 盐雾腐蚀

PV1210 车身和附属件的耐腐蚀性试验

GBT 10125-2012 人造气氛腐蚀试验 盐雾试验

GBT 20853-2007金属和合金的腐蚀 人造大气中的腐蚀

GB/T2423.17-207 08电子产品基本环境试验规程试验Ka盐雾试验方法

GB/T1771-2007色漆和清漆 耐中性盐雾性能的测定

GB/T 5170.8-1996 环境试验设备基本参数检定方法《 盐雾试验设备》

GJB 150.28-2009 装备实验室环境试验方法:酸性大气试验

GJB 150.11-2009  装备实验室环境试验方法:盐雾试验

VDA621-415 循环腐蚀试验

ASTM B117  盐雾测试

JIS Z2371  盐水喷雾试验方法

GMW 3286-2011中性盐雾试验

GMW14872-2013循环腐蚀盐雾试验

符合ASTM、BS、DIN、GM、JIS、SAE、VDA等国际标准

5. 主要技术指标

⑴ 温度范围

15 ~ +75℃（温度可连续可调）

⑵ 温度均匀度： ≤2℃

⑶ 温度波动度： ≤±0.5℃（空载、恒定状态）

⑷ 温度分辨率 0.1℃

⑸ 温度偏差 ≤±2.0℃

⑹ 湿度指标：： 可控范围20%RH～95%RH，分布偏差≤±5%RH，

⑺ 湿度波动度 ≤3%RH

⑻相对湿度均匀性 ±5.0%RH

⑼盐雾沉降量 1-3 ml/80cm2.h可调

⑽喷雾方式: 气流喷雾式/连续/间隙任意

⑾排雾时间 ≤10min

⑿试验时间 0～999 H、M、S;（可调）

⒀试验方法 中性盐雾试验(NSS 试验），乙酸盐雾试验（AASS 试验），铜加速乙酸盐雾试验（CASS 试验；箱内可以任意点标定沉降量

⒁排雾功能： 喷雾结束后可在试验箱内喷洒高压气体, 通过压差的原理将试验箱内的盐雾排出箱体

⒂喷淋功能 本设备加装了喷淋系统,即可喷淋纯水或盐水,满足最新试验标准.

⒃承重: 搁板承重≥500Kg。

6. 结构特点

⑴  箱体工艺 盐雾试验规定喷雾形成的水滴不应滴落在试验件上，试验箱顶的夹角要有一定的角度，一般在 110º～120º之间。从而使形成的液滴沿着尖顶流到试验箱的两侧，整个室体进行防漏水、防漏雾等处理。

箱体整体应耐腐蚀、耐高温、高强度、易清洗、无泄漏

箱体双层结构，内箱具有保温措施

方便产品吊装进入；箱体结构有防撞措施保护。

⑵  饱和器

饱和器为全封闭圆桶形不锈钢SUS304制造，

正常耐压0.4MPa

安装拆卸清洗方便；

加热性能安全可靠（可耐温度高达70度）

具有低水位保护功能

具有自动补水功能（要求供水水源水压大于1KG）

⑶  箱盖材料： 箱体双层结构，内箱具有保温措施；具有观察视窗，尺寸不小于 400mm×400mm

箱盖斜顶角度：90°～ 120°

箱盖采用气缸驱动，触摸屏操作开/关箱盖，一键开启，点动关闭，无硬冲击

箱盖和箱体之间密封可靠，使用水封或密封条密封

⑷  观察窗 箱盖上有1个尺寸不小于 400×400（W 宽×H 高）的观察窗。

⑸  穿线孔 箱体设置有2个φ150mm 绝缘材质测试孔。

⑹  气压平衡装置 工作室顶部设有气压平衡装置，可以非高度试验时应打开以防止箱内压力升高。

⑺  盐水补给系统 盐溶液温度与室内温度接近，需在盐水补给箱内加装加热器，由于盐水的腐蚀性能及要求 较高的温度，盐水补给容器为一 PVC 容器，用专用的温度控制器来控制，使其进入喷咀的盐水符合要求。

⑻  喷雾系统 喷嘴不结垢、不发生盐结晶；喷嘴不得喷出饱和塔的水。

⑼  电磁干扰 所有电线在共同接点上都有屏蔽连接保护；动力线与信号线分置，长信号线应采用双绞屏蔽；总体应符合电磁兼容性相关标准，不影响被 试件和其它设备。 符合 EN61000-4-3（GB/T 17626.3）、CISPR12 (GB14023)、GB/T 15152、GB/T 19951、GB/T 17619、ISO 11451 等标准。

⑽  远程控制及急停 配备远程控制开关及紧急停机开关，三色声光报警灯。

⑾  噪音 ≤70dB（门前1米远，1米高位置）

⑿  满足标准 GB/T10587-2006 盐雾试验箱技术条件

GB/T2423.17-2008 电工电子产品基本环境试验规程 试验 Ka：盐雾试验方法

GB/T10125-2013 人造气氛腐蚀试验 盐雾试验

GB/T 2423.18 2012，环境试验 第2部分：试验方法 试验Kb：盐雾，交变（氯化钠溶液）IEC 60068-2-52 2017，Environmental testing – Part 2-52: Tests – Test Kb: Salt mist, cyclic (sodium chloride solution

ISO 11997-1 2017，Paints and varnishes — Determination of resistance to cyclic corrosion conditions — Part 1: Wet (salt fog)/dry/humid

VW PV1210 2010，Body and Add-On Parts Corrosion Test

Bosch N42AP 226 2016，Climatic tests - Enhanced life cycle corrosion test

GMW 14872 2013，Cyclic Corrosion Laboratory Test

GMW 3172 2018，General Specification for Electrical/Electronic Components –Environmental/Durability

⒀  检测方法 GB/T 5170.8-2008电工电子产品环境试验设备基本参数检定方法 盐雾试验设备

⒁  密封方式： 箱体的顶盖与箱体用水密封方式,确保盐雾不溢出。

有排雾口：喷雾时可平衡箱体内外压力

⒂  工作方式： 采用内藏式玻璃喷嘴放置于喷雾塔内，喷雾由塔管引导，在压缩空气的作用下，经锥型分散器分散到试验室内部，自由落在样件上

⒃  加热方式 试验箱总共分为3种加热方式（同时具备，1和2以满足不同的盐雾试验要求；3为做恒温恒湿试验时的加热方法）

1、浅槽加热方式，目前最为通用的加热方式，通过水加热，以保证箱体温度的均匀性。

2、干空气加热方式：定制钛合金加热管，加热产生的热量通过扩散板分布到箱内。

3、通风风道内置加热器（定制钛合金），主要针对恒温恒湿试验时使用，通过鼓风机将热风吹到试验室内。

⒄  气路系统 全套台湾”亚德客”气路控制系统，长时间运行稳定可靠

⒅  盐（纯）水箱 1、内置式盐水箱，做盐雾试验时只需和酸性溶液箱切换即可；

2、外置纯水箱,用于试验补水

⒆  收集器 喷雾器两个可调，进入喷雾器的压力控制在70kPa-170kPa范围内。箱内放置二个收集器。

⒇  样品架： 设备标准配置的样品架按国家标准设计成上下两层按垂直方向成15度和30度倾斜

可移动脚轮 箱体带有可移动角轮，可固定

7. 盐雾系统

盐雾系统由盐水箱、气动系统、加湿塔（鼓泡塔或饱和桶）、喷嘴等组成，压缩空气在通往喷嘴的途中经过加湿塔被加湿、过滤，将纯净的湿空气送至喷嘴，而使盐水管道内产生负压，将盐水（根据试验标准的要求配置的溶液）从盐水箱内引至喷嘴与纯净的湿空气混合一起，使盐水雾化而分散在试验箱内。压缩空气的压力与喷雾塔组合控制盐雾沉降量。试验箱配套的盐水箱，具有大容积、方便添加溶液的特点。

8. 干燥（常温）系统

  干燥（常温）系统由离心鼓风机、空气加热器、管道、扩散板等组成，在试验箱内形成一个循环系统。由离心鼓风机从外部压缩清洁空气经空气加热器向箱体内均匀的喷入常温的清洁空气，通过压差的原理迅速将试验箱内盐雾排出箱体，使箱体内产生了清洁的环境。

   箱体温度由箱体加热器或空气加热器控制。离心鼓风机的大风量还可以非常快的改变温度，从而实现快速循环功能。

9. 湿热系统

湿度控制系统由蒸汽发生器（加湿锅炉/水槽(内置辅助加湿-主要针对于高湿试验)）、水路等组成，在湿度控制的控制功能下，通过将蒸汽发生器产生的蒸汽加入箱体来维持箱体的湿度。
