网格仪

 FMTI 网格仪Model100系列专注于金属板材成形加工中的形变测量及数据分析。测试原理是基于对绘制在样品表面的网格的影像的计算机图形处理技术；通过比较成形加工前后网格的形状变化，软件计算出与应力及应变相关的形变特征，并将其表示在以成形和抗弯极限为参照系的平面图中。软件不仅支持常规的圆形和方形网格，还提供独家的增量形变分析。当采用电化学刻蚀生成网格，测试速度维持在大约2秒/数据点，系统的测试误差保持低于0.5%。软件的算法几经优化，达到了极高的水平，即使在全自动模式下，网格线稀疏的部位，依然能够得到精确的结果。
在选定的区域开始测量后，保存在缓存中的数码图像传输至计算机，软件自动定位适合的网格，使用标示线将其重新绘制，并与原始图像一同显示于测量窗口。保存数据后，相应网格的测试结果以主应变、应力图表（the principal strains and principal stresses diagrams）的形式表示。系统提供了强大的破损网格修复功能（stitching），用以测量破裂区域的应变及应力。

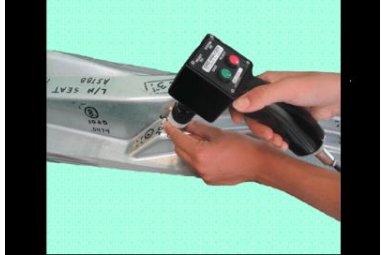

FMTI整套Model100系统包括软件、计算机及手持式高像素相机。标准配置的100U型系统支持直径2.5mm的方形（circle grid analysis - CGA）、圆形（square grid analysis – SGA）网格分析，以及采用方形、圆形或是手工绘制四边形网格（hand drawn tick-tack-toe grid – TTT）的增量形变分析（incremental deformation analysis）。
对于特定场合，还可选用以下配件：支持5mm直径网格的镜头；
Polka Dot网格（圆点方格）采集及分析软件。
圆形网格分析 (CGA)
• 采用经典圆形网格进行测量
• 结果包括主要应变、次要应变及厚度
• 自动或手动超控模式（manual override mode）
• 测试报告输出简捷方便
• 理论/实际应变及应力
• 成形极限曲线（forming limit curve –FLC）可自动生成或人工输入
方形网格分析 (SGA)
• 具备圆形网格分析的所有优点
并且…
• 以板材轧制方向为基准，得到形变的取向角度
• 不完整的网格图像亦可以参与计算
• 精度更高
增量形变分析（TTT网格）
•具备圆形及方形网格分析的所有优点
并且…
•高精度测量多级成形过程中的形变演化及每级的具体形变
• 传压过程
• 顺序冲模过程



缝补功能（Stitching function）
• 测量断裂处的纵向应变（across fractures）
• 测量材料的应变极大值
Deformation Browser
• 测试数据的浏览及分析工具
• 模具实验中预测预期形变发展
• 使用权开放，便于测试数据共享
测试报告输出
• 自动生成产品应变程度分析报告（Production Strain Analysis Report Page—PSARP）及一份普通文本文件
• 极大提高工作效率
• 测试数据列表、并显示于成形极限曲线图中
• 自动评估成形操作可行性
• 成形极限曲线可选择标准格式或惯用格式

◆支持多种网格（圆形或方形等），全自动应变、应力分析
◆唯一支持单点形变分析的测试系统；TTT功能支持液压成形应变测量
◆根据成形极限曲线（FLC），自动评估变形严重程度
◆支持应变（Strain）、应力（Stress）及厚度（Thickness）计算
◆测试误差低于0.5%（0.5% engineering units）
◆自动计算弹性反冲（spring back），表面曲率补偿
◆特有的手绘网格功能，适用于机械或电化学刻蚀无法使用的领域
◆缝补（Stitching）功能用于修复破裂区的网格
◆支持增量网格形变分析，适用于多级成形过程（multistage forming processes）
◆采用USB总线连接，和便携式计算机联用，特别适用于现场分析
◆支持windows系统的Deformation Browser软件用于数据分析，例如硬模验证及评价
◆测试数据采用标准电子表格形式，便于导出及生成测试报告
◆图像及相片采用标准windows格式，可导出至MS Paint软件编辑
