耐漏电及耐电蚀损试验箱

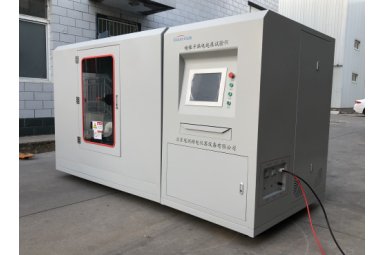

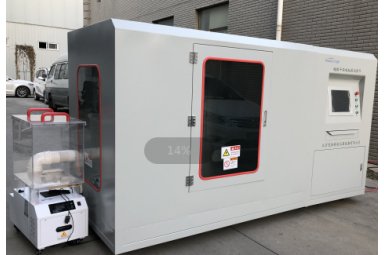

绝缘子伞套耐漏电及耐电蚀损试验箱

绝缘子伞套耐漏电及耐电蚀损试验箱

设备型号：NLD-AII

满足标准：

    GB/T  20142-2006 标称电压高于1000V的交流架空线路用线路柱式复合绝缘子---定义 、试验方法及接受准则

    GBT 22079-2008 标称电压高于1000V使用的户内和户外聚合物绝缘子 一般定义、试验方法和接受准则

试验原理：

    在一个封闭的盐雾室内，水平和垂直各放置一个绝缘子，对绝缘子施加工频高压，长期运行1000小时，判断工频高压及盐雾室对绝缘子的蚀损程度，及绝缘子的耐漏电概况，从而判断绝缘子是否合格。

设备组成：

高压发生器：主要由调压器和变压器组成，主要作用是升压和降压

雾化试验箱：主要由雾化室和超声波雾化器组成，在雾化室内，由超声波雾化器产生规定流量的雾化颗粒后，附着在绝缘子表面，形成露珠后，对绝缘子进行腐蚀。

控制系统：控制整个试验系统的开始、暂停和结束。

绝缘子伞套耐漏电及耐电蚀损试验箱

软件功能：

1、 ★曲线显示：实时显示试验电压和电流曲线

2、 ★负载电流：实时显示负载电流，过载保护

3、 上下限位：上下限位状态指示灯

4、 ★试验暂停：时间期间可以中断试验过程后，继续开始试验，累积记录试验总时长

5、 参数校准：可以对电压和电流参数进行校准

6、 历史数据：可以查询历史数据

7、 电子报告：可以保存电子报告

8、 数据导出：可以通过U盘接口导出数据

技术参数：

1、输入电压：AC-220V

★2、输出电压：AC0～50KV，DC -50～0 KV可以调

3、电器容量：50KVA

4、电压试验精度：<2%

5、高压侧输出电流： ≥1A

6、高压侧输出电流：>250MA时，最大电压降<5%

7、电流测量精度：<1%

★8、门限位开关：打开门后，电压断电并自动归零

9、过流保护：可设定

10、试品离雾室顶的间距：>400mm，

11、试品离墙的间距：>400mm

14、试品数量：水平1只，垂直1只

15、试验时间：1000小时

★16、喷雾方式：超声波雾化器

17、试样处的喷雾速度：3M/S

18、喷雾量为：（0.4±0.1）L/m3.H

★19、雾室容积：4m3(长宽高=2000mm*1200mm*1700mm)

20、喷雾液体： NaC1和去离子水配制好的盐水

★23、雾化颗粒：5μm-10μm

24、控制系统：嵌入式工业计算机

★25、主机尺寸：长宽高=3400*1300*1800（MM）

26、设备重量：1500KG

绝缘子伞套耐漏电及耐电蚀损试验箱

随机配置

绝缘子伞套耐漏电及耐电蚀损试验箱

耐漏电及耐电蚀损试验箱信息由北京冠测试验仪器有限公司为您提供，如您想了解更多关于耐漏电及耐电蚀损试验箱报价、型号、参数等信息，欢迎来电或留言咨询。
