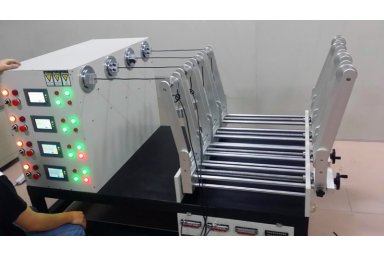

柔性运动拖链电缆扭转试验机

工业机器人柔性运动拖链电缆扭转试验机适用于TUV、VDE、UL等高柔性电缆检测要求，机台结构为并列式3工位设计。柔性运动拖链电缆扭转试验机主要用于高柔耐弯曲柔性电缆，柔性拖链电缆，机器人机械手柔性电缆，拖曳电缆，移动电缆，传感器/编码器电缆，伺服电机电缆，具有高柔性,耐弯曲,循环弯曲不断芯,不变形等特性的电缆进行反复扭转、弯曲试验,以检测金属线材在反复扭转试验中承受塑性变形的性能和显出来的缺陷。柔性运动拖链电缆扭转试验机可广泛应用于质量监督行业、金属、工业机器人行业以及电缆电线等生产制造厂家；适用于直径的金属线材,配备特殊夹具,可做其他规格的反复扭转试验。

工业机器人柔性运动拖链电缆扭转试验机——主要技术参数：

1、测试工位：3工位 ；

2、试验方式：垂直扭转，上端固定、样品绕过一个规定直径的圆筒后，固定下端扭转夹头；

3、试样zui大直径：Ф0.3～20mm（其他规格可定制）；

4、试样扭转速度：0~60次/分钟可调；

5、扭转角度：±270°角度（平面往复扭转运动）可设定；

6、夹具与扭转点的距离:300-1100mm可调节；

7、控制方式：触摸屏控制：扭转-弯曲的起始角度能同步设定；

8、试验次数：0~99999999次可预设；

9、驱动电机：日本松下伺服电机；

10、 机台材质：主体部分：采用45#优质钢材架构；

11、动力与传动：采用进口原产工业同步带与同步轮；

12、测试弯曲圆筒：优质PVC圆筒，壁厚约10mm

13、 电机功率：0.85kW；

14、 机台尺寸：W1200*D550*H1500mm；

15、设备电源：220V50/60Hz；10A。

——功能特色：

1、 PLC触摸屏显示：

参数设置：机台控制相关参数；

测试条件：测试速度、测试次数、测试角度方向、控制条件等；

测试监控：当前设备运行状态，如电缆扭转时的实际次数、角度、速度等；

2、 无人监守：设备可通过监测样品的回路，自动判断样品的通断，侦测到回路断开时会自动停机，无需人员监守；

3、 专用夹具：根据不同线径的线缆配有相适应的曲绕圆筒，以调整曲绕半径；

4、 机台性能：采用7英寸TFT真彩液晶触摸屏+三菱PLC+松下伺服电机，传动部件均采用原产进口产品，运行平稳，大扭力、高定位精度、长寿命使用、低噪声；

5、  在线监测点分为3组，每组4对接口，可满足12对电线同时监测。

满足标准：

柔性运动拖链电缆扭转试验机完全符合TüV莱茵2Pfg2577/08.16标准以及中国机器人产业联盟标准等标准CRIA 0003.2-2016《工业机器人专用电缆 第2部分：试验方法》标准要求设计制造。

柔性运动拖链电缆扭转试验机信息由东莞市高升电子精密科技有限公司为您提供，如您想了解更多关于柔性运动拖链电缆扭转试验机报价、型号、参数等信息，欢迎来电或留言咨询。
