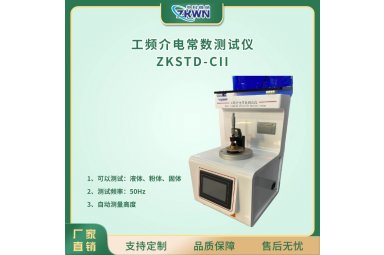

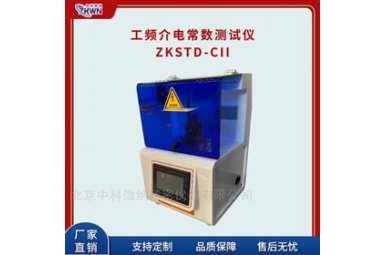

绝缘液体介电常数测试仪
满足标准:
GB/T1409-2006 测量电气绝缘材料在工频、音频、高频下电容率和介质损耗因数的推荐方法
GB/T 5654-2007 液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量
GB/T 21216-2007 绝缘液体 测量电导和电容确定介质损耗因数的试验方法
GB/T 1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法
GB/T 5594.4-1985__电子元器件结构陶瓷材料性能测试方法__介质损耗角正切值的测试方法
一、产品概述
绝缘液体介电常数测试仪-本仪器是一种先进的测量介质损耗(tgδ)和电容容量(Cx)的仪器,测量各种绝缘材料、绝缘套管、绝缘液体、电力电缆、电容器、互感器、变压器等高压设备的介质损耗(tgδ)和电容容量(Cx)。具有操作简单、中文显示、打印、使用方便、无需换算、自带高压,抗干扰能力强, 测试时间短等优点。
本测试仪采用变频电源技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
二、性能特点
1、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。
2、采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。
3、过流保护功能,在试品短路或击穿时仪器不受损坏。
4、内附标准电容和高压电源,便于现场测试,减少现场接线。
5、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。
三、技术指标
技术指标
1、试验环境温度:10℃~30℃(LCD液晶屏应避免长时间日照)
2、相对湿度:20%~80%
3、供电电源:电压:220V±10%
4、外形尺寸:长*宽*高=470mm*320mm*360mm
5、重量:16kg
6、输出功率:1.5KVA
7、显示分辨率:3位、4位(内部全是6位)
8、测试方法:正接法、反接法、外接试验电压法
9、测量范围:内接试验电压:
tgδ:99.9%
Cx :30 pF<Cx(10KV)<60000 pF
10KV Cx<60000 pF
5KV Cx<80000 pF
2.5KV Cx<0.3uF
外接试验电压:
由外接试验变压器输出功率而定
10、基本测量误差:介质损耗(tgδ):1%±0.09%
电容容量(Cx):1.5%±1pF
11、分辨率: tgδ:0.01%
Cx :0.1pF
12、仪器为升压与测量一体化结构,输出电压2.5KV~10KV五档可调
13、试样要求:直径为50MM、100MM、38MM
四、配套清单
序号 名称 数量 单位
1 介损自动测试仪 1 台
2 高压输出屏蔽电缆 1 根
3 试品输入电缆 1 根
4 AC 220V/10A电源线 1 根
5 打印纸 2 卷
6 保险管 5A4 支
7 接地线 1 根
8 出厂检验报告 1 份
9 产品说明书 1 份
五、电极选择
选择不同的电极测试固体和液体材料
1、固体材料电极直径分别有:38mm 50mm 100mm,随机标配一套电极38MM(也可以根据试样规格进行订制)
2、测试液体需要容量为:15cm3
