TK-360 X射线应力测定仪与牛津仪器X-Max TEM硅漂移探测器对比分析

测量原理对比分析

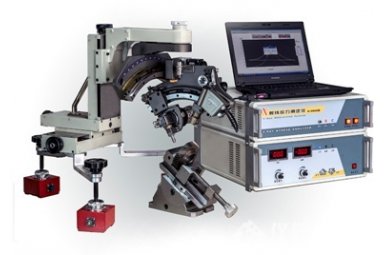

TK-360 X射线应力测定仪的测量原理基于X射线衍射理论。通过布拉格定律（2d Sinθ＝n λ）建立衍射角2θ与晶面间距d的关系，利用材料中存在应力时晶面间距d的变化导致衍射角2θ的改变，从而计算残余应力。该仪器采用侧倾固定ψ法，通过测量不同ψ角下的2θ变化斜率确定应力值，并引入交相关法提高定峰精度。

牛津仪器X-Max TEM硅漂移探测器的测量原理基于硅漂移探测器（SDD）技术。通过无窗设计优化X射线采集立体角（0.3-0.7球面度），利用改进的晶体形状和电子电路实现高灵敏度能谱分析。其核心是通过低噪声探测器设计捕获特征X射线能量，结合AZtecTEM TruMap软件实时处理元素分布数据，尤其擅长轻元素检测和纳米级成分分析。

关键差异：

• TK-360通过宏观衍射角变化反推微观晶格应变，属于间接力学量测量；
• X-Max TEM直接捕获X射线光子能量信号，属于元素成分的直接能谱分析；
• 前者依赖布拉格衍射几何关系，后者依赖半导体探测器能谱分辨率。

主要应用领域对比分析

TK-360 x射线应力测定仪的主要应用领域集中在工业材料残余应力检测与分析，具体包括：

• 金属构件制造工艺（如铸造、锻压、焊接、磨削等）后的残余应力评估
• 大型工程结构（桥梁、船舶、石油平台等）的安全性与寿命分析
• 机械零件强化工艺（喷丸、热处理等）的效果验证
• 轴承、齿轮等关键零部件的质量检测标准项目
• 应力腐蚀失效事故的预防性研究

牛津仪器X-Max TEM硅漂移探测器则专注于纳米级材料成分分析，核心应用场景为：

• 透射电镜（TEM）环境下的元素分布图谱采集
• 轻元素和高灵敏度元素的纳米尺度检测
• 场发射及球差校正电镜的配套成分分析
• 电子束敏感样品（如纳米颗粒、纳米管）的快速成分表征
• 材料科学中杂质与掺杂剂的超微量分析

关键差异点：

TK-360侧重于宏观工业构件的力学性能检测，而X-Max TEM聚焦于微观材料的元素组成分析，二者分别服务于材料性能评估和成分解析两个不同的科研维度。

价格范围对比分析

仪器A（TK-360 x射线应力测定仪）的价格范围为500,000至1,000,000人民币，属于高端实验室设备，适用于专业材料应力分析领域。

仪器B（牛津仪器X-Max TEM硅漂移探测器）的价格范围为1至500,000人民币，覆盖了从入门级到中高端的广泛选择，适合不同预算的TEM应用需求。

从价格范围来看，仪器A的定位明显高于仪器B的最高价位，两者分别服务于不同的专业细分市场。

技术特点对比分析

TK-360 x射线应力测定仪的技术特点：

• 采用侧倾固定ψ法，结合θ-θ扫描Ψ测角仪设计，实现高精度残余应力测量。
• 支持多种测量方法，包括摆动法、残奥测定和织构测定，功能全面。
• 2θ扫描范围广（120°～170°），适用于多种材料如铁素体钢、奥氏体不锈钢、铝合金等。
• 具备残余奥氏体含量测定功能，可同时获取残奥含量和残余应力数据。
• 采用交相关法进行数据处理，显著提高定峰和应力测量精度。
• 高压开关电源稳定度优于0.1%，确保X射线管工作稳定。

牛津仪器X-Max TEM硅漂移探测器的技术特点：

• 采用无窗硅漂移型探测器设计，提供0.3至0.7球面度的采集立体角，轻元素检测效率高。
• 新型低噪声探测器设计，在高计数率下仍保持出色的分辨率和灵敏度。
• 优化的检出角和峰背比，提升轻元素检测能力和数据质量。
• 适用于多种TEM设备，包括场发射、球差校正电镜，兼容性强。
• 创新的机械设计和晶体形状改进，显著提高纳米级杂质和掺杂剂的分析灵敏度。
• 支持AZtecTEM TruMap软件，实现快速元素分布图生成及实时数据处理。

对比总结：

• 测量原理差异：TK-360基于X射线衍射理论，专注于残余应力测定；X-Max TEM基于硅漂移探测器技术，专注于元素分析和轻元素检测。
• 应用场景：TK-360适用于材料表面应力分析及工艺优化；X-Max TEM适用于透射电镜中的纳米级成分分析。
• 技术优势：TK-360在应力测量精度和多功能性上表现突出；X-Max TEM在轻元素检测和高计数率稳定性上更具优势。

适用样品类型对比分析

TK-360 x射线应力测定仪适用于各种金属材料经过各种工艺过程（如铸造、锻压、焊接、磨削、车削、喷丸、热处理及各种表面热处理）制成的构件。具体包括但不限于：

• 大型金属构件：球罐、塔器、轧辊、铁路、桥梁船舶、海上石油平台等
• 精密机械零件：轴承、轧辊、齿轮、弹簧等
• 焊接结构件
• 经过表面处理的零部件

牛津仪器X-Max TEM硅漂移探测器适用于透射电子显微镜(TEM)分析的各种纳米材料样品，包括：

• 纳米颗粒和纳米管
• 电子束敏感材料
• 纳米级别的杂质和掺杂剂样品
• 轻元素含量较高的材料
• 场发射和球差校正透射电镜分析的各类样品

主要区别

TK-360主要用于宏观金属构件的残余应力分析，而X-Max TEM则专注于纳米尺度材料的元素分析和成分检测。
