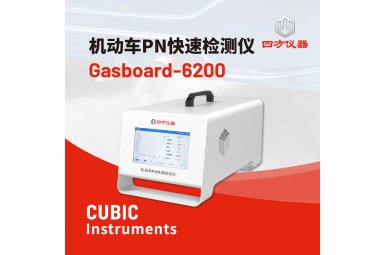

四方仪器 机动车PN快速检测仪 Gasboard-6200

科学研究

用于机动车尾气细颗粒物排放特征研究与新型发动机燃烧排放机理分析。具体用途包括：在实验室台架或实际道路上采集车辆尾气，实时测量颗粒物数量浓度（PN），评估不同燃料、后处理装置（如DPF）及工况对超细颗粒物排放的影响。关联检测项目/标准方法：参照荷兰NMI PTI-PN测试法规与德国PTB PTI-PN测试法规的测量原理，采用扩散荷电计数法（DC原理）进行PN浓度测量，粒径范围≥23nm，可用于排放因子建模与颗粒物生成机理研究。

工业生产

用于汽车整车及发动机制造企业的下线排放检测与产品质量控制。具体用途包括：在整车装配下线或发动机出厂前，对车辆尾气颗粒物数量浓度进行快速筛查，验证后处理系统（如颗粒捕集器）装配有效性及排放一致性；也可用于生产线上对车辆进行周期性技术检测（PTI）的PN快速检测。关联检测项目/标准方法：依据NMI PTI-PN及PTB PTI-PN测试法规，采用响应时间＜10s的快速测量方式，实现产线节拍下的高效PN检测，测量范围5,000~10,000,000 #/cm³，示值误差≤±25%。

环境监测

用于在用车尾气排放路检、抽检及移动源污染监管执法。具体用途包括：在道路旁、停车场或检测站对在用机动车进行尾气细颗粒物数量浓度快速检测，筛查高排放车辆（尤其针对柴油车及老旧车辆），评估车辆排放是否满足颗粒物数量限值要求，为大气污染防治与移动源监管提供数据支撑。关联检测项目/标准方法：参照荷兰NMI PTI-PN测试法规与德国PTB PTI-PN测试法规，采用扩散荷电计数法直接对排气进行测量，无需稀释和过滤，配合伴热管进气方式适应现场检测环境（工作温度0~55℃）。

临床医疗（职业健康与环境健康相关）

用于职业暴露环境及交通相关空气污染的健康风险评估研究。具体用途包括：在职业场所（如停车场、隧道、物流园区、公交场站等）或近道路环境中监测细颗粒物数量浓度，评估从业人员及敏感人群的超细颗粒物暴露水平，为职业健康防护和环境流行病学研究提供暴露数据。关联检测项目/标准方法：采用扩散荷电计数法测量≥23nm粒径范围的颗粒物数量浓度，参照PTI-PN测试法规的测量原理，结合现场布点采样开展暴露评估。

检测认证与计量校准机构

用于第三方检测机构、机动车检验站及计量技术机构开展PN-PTI检测与设备量值溯源。具体用途包括：对在用机动车进行周期性技术检测中的颗粒物数量测量（PN-PTI），以及作为PN测量设备的比对验证与期间核查工具；仪器集成校准装置，无需压缩气源等辅助设备，适合检测站现场部署与快速检测作业。关联检测项目/标准方法：依据荷兰NMI PTI-PN测试法规与德国PTB PTI-PN测试法规，采用扩散荷电计数法，响应时间＜10s（T0-T95），支持RS-232信号输出（可定制RS-485、蓝牙、4G、Wi-Fi）以便数据上传与联网监管。

Q: 仪器开机后屏幕无显示或无法启动

A: 现象：按下电源后触摸屏黑屏、无自检画面，或启动过程中反复重启。可能原因：供电电压不在AC100~230V范围内、电源线接触不良、启动功耗700W导致供电线路容量不足或与其他大功率设备共用插座。排查/解决方法：确认供电电压与频率（50~60Hz）符合铭牌要求，检查电源插头与插座连接是否牢固；避免使用劣质插排，尽量单独供电；若伴热管（230/110VAC）同时供电，确认总功率余量充足；仍无法启动时联系厂家售后检修，勿自行拆机。

Q: 测量结果长期显示为0或数值明显偏低

A: 现象：车辆怠速或加载工况下，PN读数始终接近下限5,000 #/cm3甚至为0，与预期排放不符。可能原因：采样探头未插入排气管合适深度或位置偏离主流区、伴热管未加热导致水汽凝结堵塞气路、进气口被积碳或异物部分遮挡、被测车辆排气管泄漏或稀释。排查/解决方法：确认探头插入深度与角度符合规范并位于排气主流区；检查伴热管是否正常加热（230或110VAC），待温度稳定后再测量；检查进气口与直通气路是否畅通，必要时用洁净压缩空气反吹；检查排气管路密封性，排除外界空气稀释影响。

Q: 测量值波动大、重复性差

A: 现象：同一车辆多次测量结果离散度大，超出示值误差≤±25%的预期范围。可能原因：车辆工况不稳定（怠速波动、再生过程）、探头位置每次不一致、环境温度超出0~55℃工作范围或强震动干扰、气路内残留颗粒物未充分吹扫。排查/解决方法：待车辆工况稳定后测量，记录并统一测试工况；固定探头夹持位置与插入深度，保证每次测量条件一致；确认环境温度在工作范围内并远离强振动源；每次测量前留出足够的吹扫/响应时间（响应时间＜10s，T0-T95），连续测量取稳定段平均值。

Q: 响应慢或读数长时间不跟随工况变化

A: 现象：改变发动机工况后，PN数值滞后明显，超过10秒仍未更新到位。可能原因：伴热管温度未达设定值、管线过长或弯折导致气流滞留、气路局部堵塞、设备刚启动尚未完成预热与自校准。排查/解决方法：确认伴热管已充分预热；检查管线长度与走向，避免过度弯折或死弯，必要时缩短管线；执行气路通畅性检查与反吹清洁；开机后等待设备完成预热及集成校准装置自校准后再进行测量。

Q: 伴热管不加热或测量中出现冷凝水

A: 现象：伴热管手感无温度，或气路/探头处出现水珠，测量数据异常。可能原因：伴热管供电（230或110VAC）未接通或电压选型与现场不符、加热线缆接头松动、环境湿冷且管线保温不良。排查/解决方法：核对伴热管电压规格与现场供电是否一致，检查接头与线缆连接；测量前预留足够预热时间使管壁温度稳定；尽量避免在低温高湿环境长时间连续测量，必要时加强管线保温；发现冷凝水时应停止测量，待气路干燥后再使用，防止颗粒物黏附影响精度。

Q: 上位机/数据平台收不到测量数据

A: 现象：仪器本地显示正常，但RS-232（或选配RS-485、蓝牙、4G、Wi-Fi）无数据输出或通信中断。可能原因：通信线缆接错或接触不良、波特率等通信参数与上位机不匹配、选配模块未启用或信号弱（4G/Wi-Fi/蓝牙）、RS-232线缆过长导致信号衰减。排查/解决方法：核对信号输出接口类型与线序，确认插头紧固；将上位机串口参数（波特率、数据位、校验位）设置为与仪器一致；确认选配通信模块已正确配置并处于信号良好环境；缩短通信线缆或加装隔离/中继设备；逐项替换线缆与端口进行定位测试。
